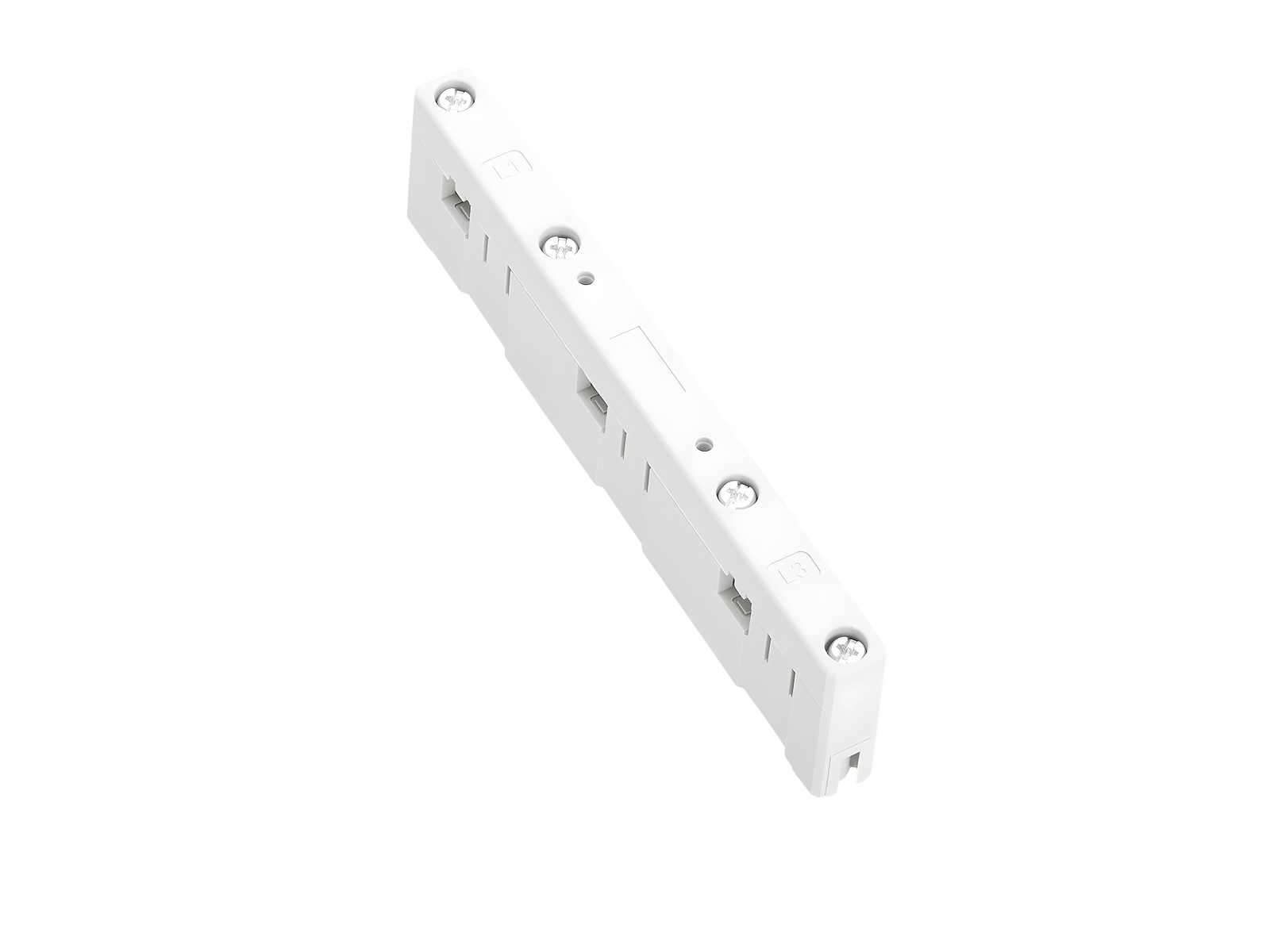

Supporto per barre (01603)

The picture may show a similar product.

Descrizione

Cod.art.: 01603000

Supporto per barre

3p, con fori fiss. interni

per barre 12, 20, 30 x 5, 10

Montaggio

60Classic

Vantaggi prodotto

With internal screw holes
can also be used as centre support

gruppo di prodotto	06
sottogruppo prodotto	09

pz/ conf.	10
EAN	4021267016036

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Certificazioni

Norme

IEC 61439-1:2020

type no.: S605

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
tensione nominale (IEC) AC:	690 V

frequenza nominale (IEC):

50 / 60 Hz

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

1500 V

short-circuit capacity IEC / EN :
Ipk max. = 80 kA (busbar 30x10, 2 busbar supports in 250 mm distance)

Valori meccanici
L x A x P:	15 x 179 x 45
peso:	10,0 kg/100
Poli:	3 poli
per barre:	12, 20, 30 x 5, 10

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
Avvisi e consigli	Torque for the screws of the busbar support Md = 4Nm
