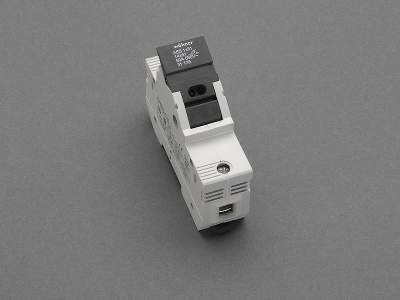

Base sezion. per fusibili cilindr., con LED (31135)

The picture may show a similar product.

Descrizione

Cod.art.: 31135 000

AMBUS®Panel

Base sezion. per fusibili cilindr., con LED

14 x 51 / 1P

50 A / 110 - 690 V

indicazione visiva (LED) di un fusibile bruciato

for mounting rail

Montaggio

Panel

Vantaggi prodotto

large clamping range
holder for label
with indicator for tripped fuse
any polarity for DC voltage

gruppo di prodotto 17
sottogruppo prodotto 09
pz/ conf. 6
EAN 4021267311353
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

CSA , UL , CCC

for UL feeder circuits >250V

type no.: AES14x51

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 2012010302584095

Dati tecnici

per fusibili di grandezza: 14x51
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 5 W
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 50 A
tensione nominale (IEC) AC: 690 V
tensione min. di impiego AC: 110 V
tensione min. di impiego DC: 110 V
tensione nominale di isolamento Ui AC: 690 V
tensione nominale di isolamento Ui DC: 600 V
tensione di picco Uimp: 6 kV
corrente nom. di cto cto condizionata da fusibili (AC): 100 kA / 400 V (50 A)
100 kA / 500 V (40 A)
80 kA / 690 V (25 A)
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,6 W.

(The power dissipation at full load would be 0,9 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 725 V
further utilisation category AC (IEC 60947-3): AC-20B (1000 V) at pollution degree 2
further utilisation category DC (IEC 60947-3): DC-20B (600 V)
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
for fuse links as per IEC / EN 60269-2 with permitted rated power dissipations
up to max. 5W for gG/gL
up to max. 3W for aM

indicator light
operating voltage range: 110 - 690V AC / DC
Details UL
Norme
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
corrente nominale (UL): 50 A
tensione nominale (UL) AC: 600 V
tensione min. di impiego AC: 110 V
frequenza nominale (UL): 50 / 60 Hz
tensione nominale (UL) DC: 600 V
tensione min. di impiego DC: 110 V
for wires UL: Cu 75°C
SCCR: 100 kA
Valori meccanici
L x A x P: 27 x 90 x 69
peso: 9,8 kg/100
Poli: 1 polo
Mounting: for mounting rail
grado di protezione: IP20
grado di protezione dal fronte: IP20
Connessioni
cage clamp connection
screw drive: PZ2
wire stripping: 14 mm
min. cross-section: 1,5 mm²
max. cross-section: 35 mm²
Md min.: 2,5 Nm
Md max.: 3,0 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 14
max. cross-section UL: AWG 2
torque (UL): 26 lb-in
for wires UL: Cu 75°C


morsetti a gabbia :
1,5 - 35 mm² / AWG 14 - AWG 2
cavi flessibili, direttam. o con ferrula
C. serr. 2,5 - 3,0 Nm / 22 - 26 lb.in.

(cavi flessibili con ferrula potrebbero no più entrare, se scelti con sezione max.)

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

The indicator light signals that the fuse has tripped, but only when the closed fuse-holder is under voltage.
potenza diss. max. ammissibile del fusibile inserito: 5 W
for UL feeder circuits >250V
