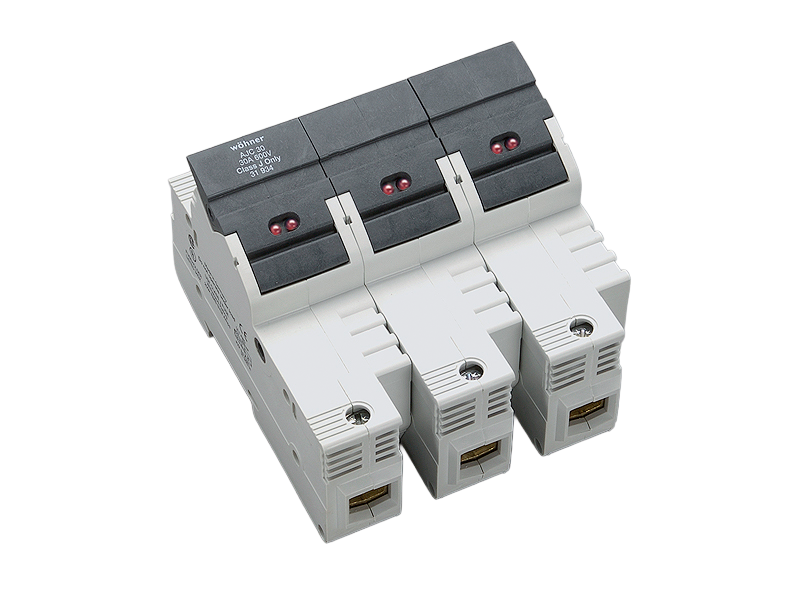

Base sezion. per fusibili cilindr., con LED (31934)

The picture may show a similar product.

Descrizione

Cod.art.: 31934000

AMBUS^®Panel

Base sezion. per fusibili cilindr., con LED

Class J / 3P, morsetti 50 mm²

30 A / 600 V (21x57)

for mounting rail

Montaggio

Panel

Vantaggi prodotto

large clamping range, also for two identical conductors (adjacent)
holder for label
with indicator for tripped fuse
any polarity for DC voltage applications

gruppo di prodotto	16
sottogruppo prodotto	03

pz/ conf.	2
EAN	4021267319342

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Omologazioni

CSA , UL

for UL feeder circuits >250V

type no.: AJC30

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

Dati tecnici

per fusibili di grandezza:	Class J 30 A
fusibile secondo norma:	UL 248-8
potenza diss. max. ammissibile del fusibile inserito:	5 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Electrical data IEC
tensione min. di impiego AC:	110 V

tensione min. di impiego DC:

110 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,4 W.

(The power dissipation at full load would be 0,6 W.)

for Class J fuses 1 - 30A as per UL 248-8 (21x57)

indicator light
operating voltage range: 110 - 600 V AC / DC

Details UL
Norme
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	30 A
tensione nominale (UL) AC:	600 V
tensione min. di impiego AC:	110 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	600 V
tensione min. di impiego DC:	110 V
for wires UL:	Cu 75°C

SCCR:

200 kA

Valori meccanici
L x A x P:	108 x 115 x 69
peso:	48,6 kg/100
Poli:	3 poli
Mounting:	for mounting rail

grado di protezione:	IP20
grado di protezione dal fronte:	IP20

Connessioni
Not suitable for aluminium cables !

min. cross-section UL:	AWG 18
max. cross-section UL:	AWG 1/0
for wires UL:	Cu 75°C

for applications acc. to IEC / EN : 1 wire : Cu 0,75 - 1,0 mm², Md 2,0 - 2,5 Nm / 18 - 22 lb.in. Cu 1,5 - 50 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in. 2 wires (of same cross-section) : Cu 0,75 - 1,0 mm², Md 2,0 - 2,5 Nm / 18 - 22 lb.in. Cu 1,5 - 10 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in. flexible cables, directly or with wire-end ferrule (flexible cables of max. cross-section may not fit when using wire-end ferrule) for applications acc. to UL / CSA : only Cu cables acc. to UL 486E 60°C/75°C 1 wire : AWG 18 - AWG 1, Class B, Md 3,5 - 4,0 Nm / 31 - 35 lb.in. 2 wires (of identical cross-section) : AWG 18 - AWG 8, Class B, Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
