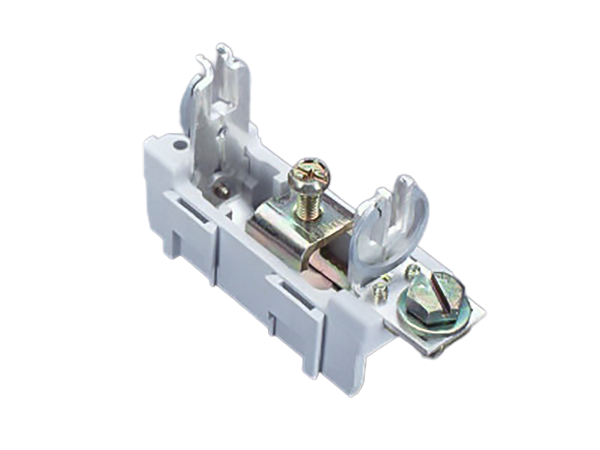

Base per fusibili NH 160 A (03370)

The picture may show a similar product.

Descrizione

Cod.art.: 03370000

QUADRON^®60Classic

Base per fusibili NH 160 A

vite

Gr. NH 00 / 1P

Montaggio

60Classic, 100Energy

gruppo di prodotto	10
sottogruppo prodotto	27

pz/ conf.	10
EAN	4021267033705

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Omologazioni

DNV GL

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	12 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione di picco U_imp:

6 kV

resistenza al corto circuito con protezione tramite fusibili:

50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,0 W.

(The power dissipation at full load would be 4,7 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	800 V
tensione max. ammissibile (IEC) DC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 00 up to 12W power dissipation

Valori meccanici
L x A x P:	35 x 102 x 86
peso:	14,2 kg/100
Poli:	1 polo

Type of fastening: hook clips, screw connection M8, 12 - 14Nm torque

Connessioni
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

potenza diss. max. ammissibile del fusibile inserito:	12 W

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
