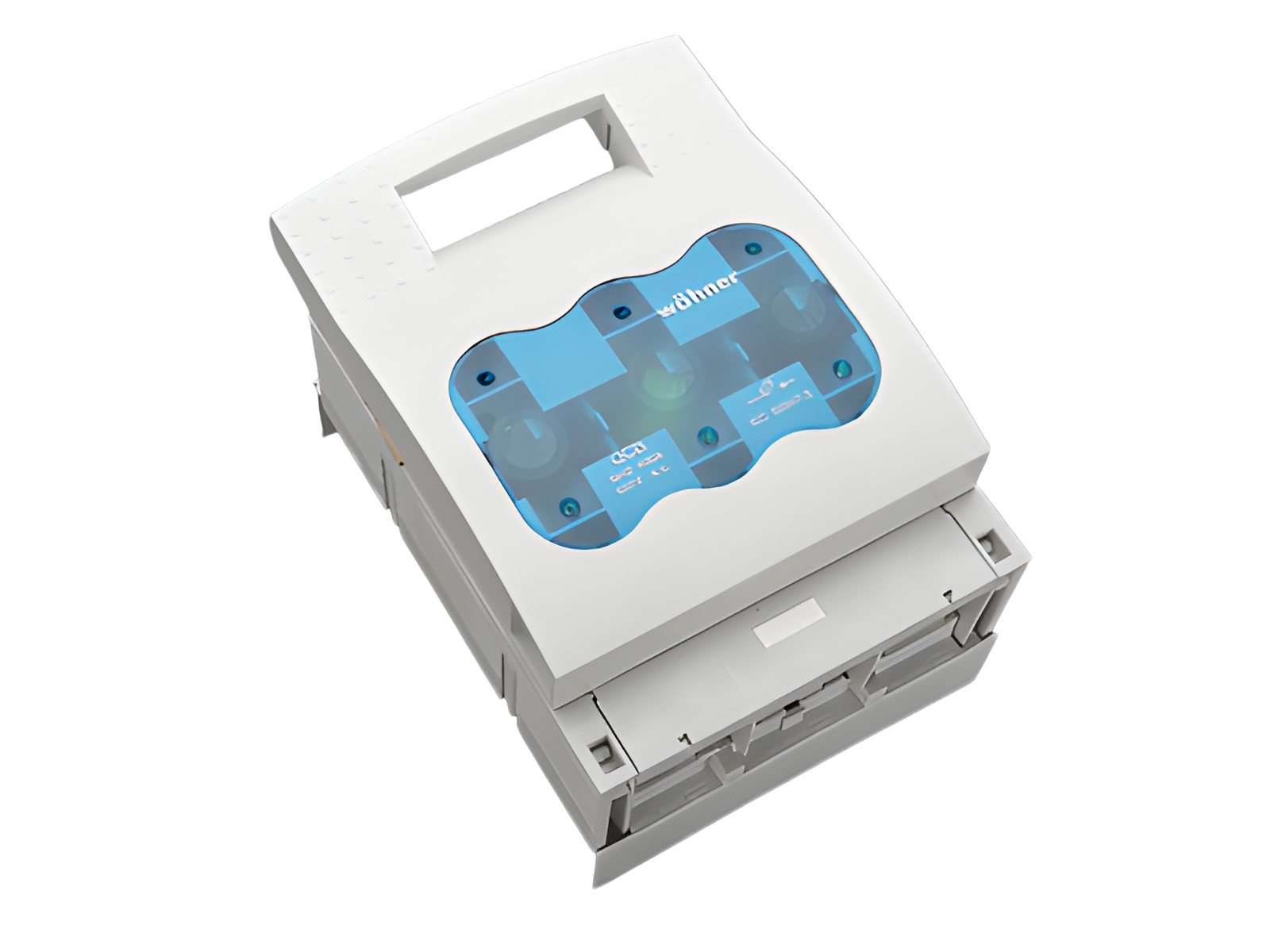

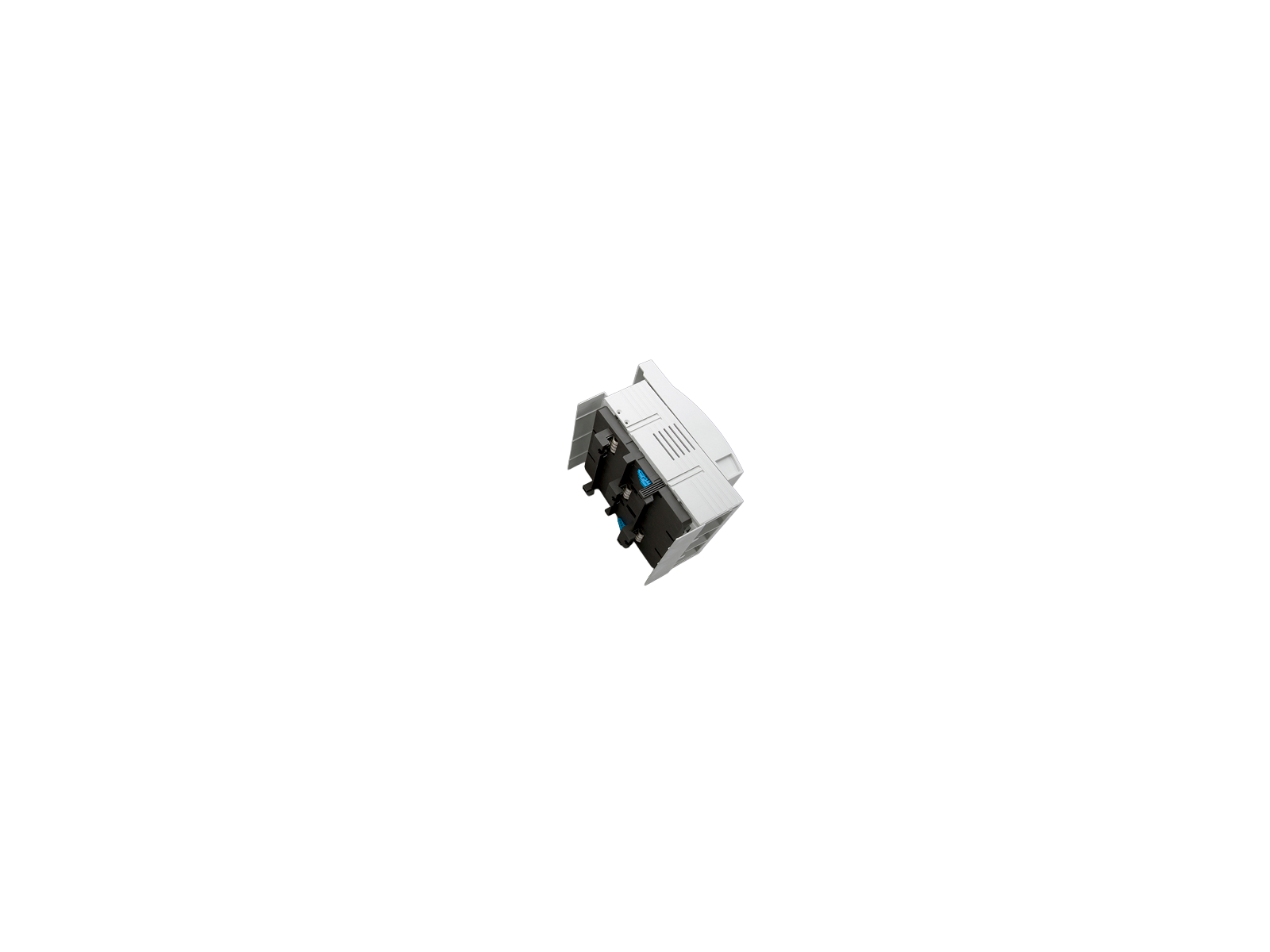

base sezion. per fus. NH2, 400 A, per barre, uscita in basso / alto (33602)

The picture may show a similar product.

Descrizione

Cod.art.: 33602000

QUADRON®60Classic

base sezion. per fus. NH2, 400 A, per barre, uscita in basso / alto

vite M10

connessione cavi in alto o basso

per barre 12, 20, 30 x 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
Self-closing inspection holes are available in the cover.

gruppo di prodotto 09
sottogruppo prodotto 30
pz/ conf. 1
EAN 4021267336028
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

type no.: LTS-2

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117262

Dati tecnici

per fusibili di grandezza: NH 2
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 34 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 400 A
tensione nominale (IEC) AC: 690 V
tensione nominale (IEC) DC: 440 V
tensione nominale di isolamento Ui AC: 800 V
tensione nominale di isolamento Ui DC: 500 V
tensione di picco Uimp: 6 kV
Categoria d'impiego AC: AC-23B (400V)
AC-22B (690V)
AC-21B (690V)
AC-20B (1000V) at pollution degree 2

visible information required if used at more than 690V AC: do not switch under load
Categoria d'impiego DC: DC specifications: 2 current paths (L1,L3) in series
DC-22B (440 V)
DC-21B (440 V)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC: do not switch under load
corrente nom. di cto cto condizionata da fusibili (AC): 100 kA / 690 V (400 A)
secondo prove fatte con fusibili di caratteristica: gG
resistenza nom. alla corrente di picco Ipk max.: 27.2 kA
corrente nom. di breve durata Icw (1,0 s) max.: 13.2 kA
Icw approved with: Trennmesser

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 28,8 W.

(The power dissipation at full load would be 45,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) DC: 800 V
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Details UL
Norme
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 400 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
SCCR: 100 kA
Valori meccanici
L x A x P: 210 x 288 x 145
peso: 522,0 kg/100
Poli: 3 poli
per barre: 12, 20, 30 x 10 e barre profilate
grado di protezione dal fronte: IP30

Type of fastening: patented click mechanism

Connessioni
screw connection
M10
screw drive: SW16
Md min.: 30,0 Nm
Md max.: 35,0 Nm


Accessories:
Clamp connection:  Cu 120-240mm² s(r), f+AE; lam. Cu 21x1-14; 6-8Nm torque
single wedge clamp terminal: Cu, Al* 50-150/120-240mm² s(r), s(s), f, f+AE; 6-8Nm torque
double wedge clamp terminal: Cu  2x 70-120mm² s(r), s(s), f+AE;  6-8Nm torque

*Connections are not maintenance-free if aluminium conductors are used.

Application notes

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
potenza diss. max. ammissibile del fusibile inserito: 34 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

33143000

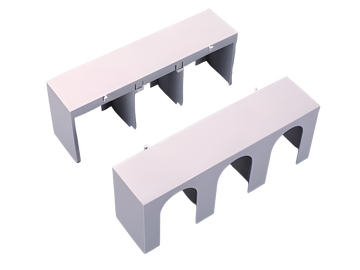

copertura per capicorda, innestabile in alto / basso
per QCB-NH2
per: QCB-NH2
Di Più

33146000
morsetto a prisma, doppio
2x 70 - 120 mm²
Gr. NH 2
Di Più

33148000

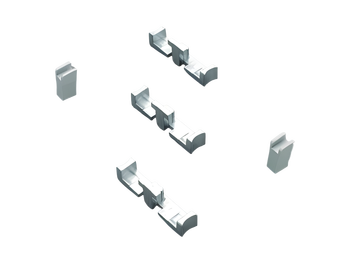

Kit di conversione
per montaggio su barre di spess. 5 mm
Gr. NH 2
Di Più

33155000

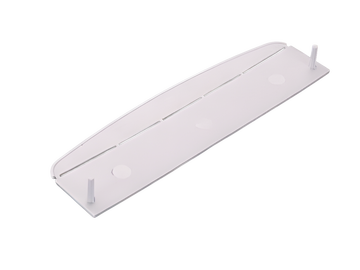

Protezione per mani
per basi sez. NH, Gr. NH 1- 3
per la protezione posteriore del coperchio
Di Più

33156000
microswitch di segnalazione posizione coperchio
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
Di Più

33157000

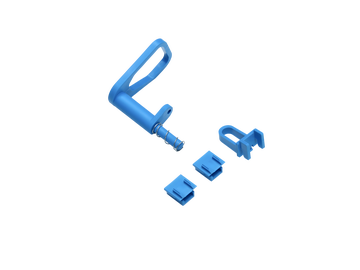

Bloccaggio coperchio
per filo sigillo oppure 3 lucchetti di diamatro staffa 4 -7 mm
Gr. NH 1 - 3
Di Più

33164000
connessione a brida per cavi Cu
120 - 240 mm²
per: QCB-NH2, LTS-F 400, LTS 630
Di Più

33167000

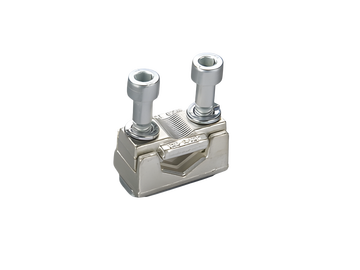

morsetto a prisma, per cavi Cu / Al
50 - 240 mm²
Di Più

33316000

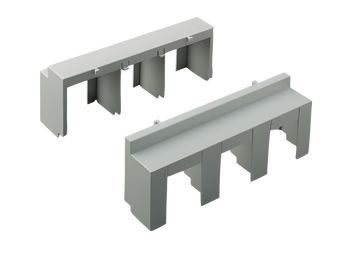

calotta di protezione, 2 pezzi
per basi sezion. Quadron NH2
Gr. NH 2
Di Più

33418000

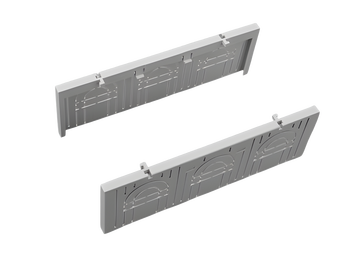

copertura per zona di connessione
per basi sezionabili di Gr.NH 2
Di Più

Similar products

33326000
QUADRON®60Classic
base sezion. per fus. NH2, 400 A, per barre, uscita in basso / alto
vite M10
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

33161000
QUADRON®60Classic
base sezion. per fus. NH 400 A, per barre, uscita in basso / alto
vite M10
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più
