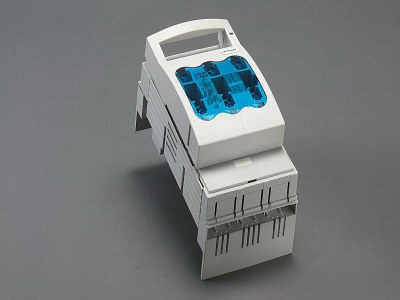

Base sezion. per fus. NH00, 160 A, per barre (33197)

The picture may show a similar product.

Descrizione

Cod.art.: 33197 000

Base sezion. per fus. NH00, 160 A, per barre

vite M10, uscita in basso / alto

non più disponibile

Vantaggi prodotto

For safe connection of the leads, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.

gruppo di prodotto	09
sottogruppo prodotto	15

pz/ conf.	1
EAN	4021267331979

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione nominale di isolamento U_i AC:	800 V
tensione nominale di isolamento U_i DC:	500 V
tensione di picco U_imp:	6 kV

corrente nom. di cto cto condizionata da fusibili (AC):	50 kA / 690 V
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 8,3 W.

(The power dissipation at full load would be 13,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

800 V

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Switching capacity/utilisation categories AC-23B (400V), AC-23B (500V/125A), AC-22B (690V), AC-21B (690V) DC-22B (220V), DC-22B (440V/125A), DC-21B (440V), DC specifications: 2 current paths (L1,L3) in series for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 00 up to 12W power dissipation
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Valori meccanici
L x A x P:	106 x 200 x 97
peso:	124,0 kg/100
Poli:	3 poli

Type of fastening: patented click mechanism

Connessioni
screw connection
M8
screw drive:	SW13
Md min.:	8,0 Nm
Md max.:	10,0 Nm
Not suitable for aluminium cables !

Accessories: Single wedge clamp terminal: Cu, Al* 16-70mm² s(r), s(s), f+AE; 3Nm torque tunnel terminal 3x Cu 1.5-16mm² s(r), f+AE; 3Nm torque *Connections not maintenance-free if aluminium conductors are used.

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

Accessori

connection accessories

01182 000
connessione multicavo
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Di Più

03727 000
morsetto a brida
1.5 - 70 mm²
Gr. NH 00
Di Più

30894 000
connessione a vite M8
con rondella
Gr. NH 00
Di Più

33224 000
morsetto a prisma per cavi Cu
16 - 70 mm²
Gr. NH 00
Di Più

79811 000
copertura terminali sup/ inf per capicorda
Gr. NH 00
per: 33200, 33208, 33329, 33394, 33398, 33420
Di Più

covers

33315 000
calotta di protezione, 2 pezzi
per basi sezion. Quadron NH00
Gr. NH 00
Di Più

33317 000
striscia di copertura per montaggio laterale
per basi sezion. Quadron NH00
Gr. NH 00
Di Più

78105 000
cornice, doppia
232 x210, non per 33221, 33222
Gr. NH 00
Di Più

78893 000
cornice singola
130 x 210, non per 33221, 33222
Gr. NH 00
Di Più

further accessories

03849 000
Bloccaggio coperchio
per filo sigillo
Gr. NH 00
Di Più

33156 000
microswitch di segnalazione posizione coperchio
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
Di Più

https://pim.woehner.de/IT/FR/1000046922

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
