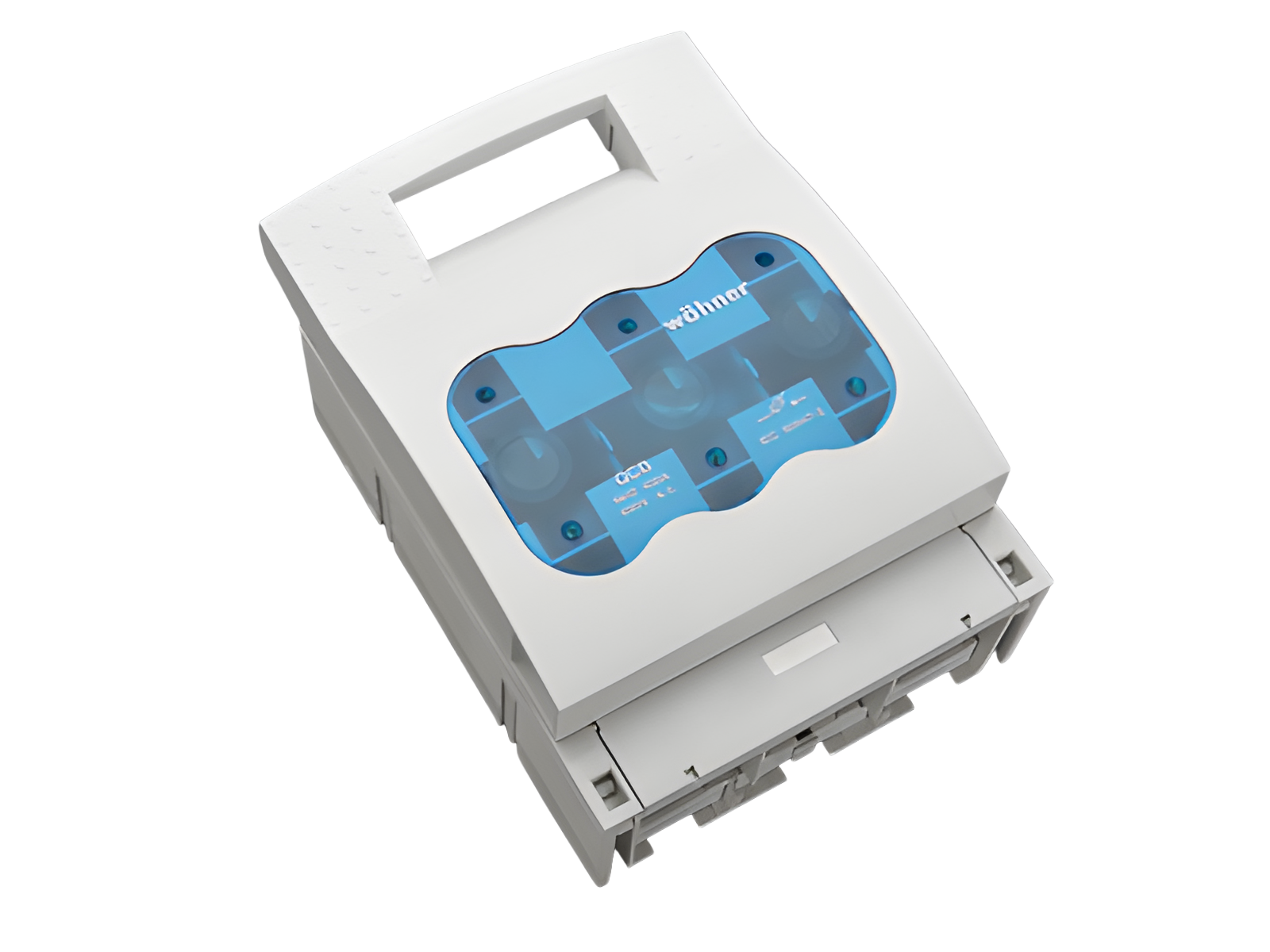

Base sezion. per fus. NH2, 400 A, per pannello (33202)

The picture may show a similar product.

Descrizione

Cod.art.: 33202000

QUADRON®Panel

Base sezion. per fus. NH2, 400 A, per pannello

vite M10

for mounting plate

Montaggio

Panel

Vantaggi prodotto

Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
Self-closing inspection holes are available in the cover.

gruppo di prodotto 09
sottogruppo prodotto 09
pz/ conf. 1
EAN 4021267332020
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

type no.: LTS-2

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117262

Dati tecnici

per fusibili di grandezza: NH 2
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 34 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 400 A
tensione nominale (IEC) AC: 690 V
tensione nominale (IEC) DC: 440 V
tensione nominale di isolamento Ui AC: 800 V
tensione nominale di isolamento Ui DC: 500 V
tensione di picco Uimp: 6 kV
Categoria d'impiego AC: AC-23B (400V)
AC-22B (690V)
AC-21B (690V)
AC-20B (1000V) at pollution degree 2

visible information required if used at more than 690V AC: do not switch under load
Categoria d'impiego DC: DC specifications: 2 current paths (L1,L3) in series
DC-22B (440V)
DC-21B (440V)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC: do not switch under load
corrente nom. di cto cto condizionata da fusibili (AC): 50 kA / 690 V
secondo prove fatte con fusibili di caratteristica: gG
resistenza nom. alla corrente di picco Ipk max.: 27.2 kA
corrente nom. di breve durata Icw (1,0 s) max.: 13.2 kA
Icw approved with: Trennmesser

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 14,1 W.

(The power dissipation at full load would be 22,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) DC: 800 V
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Details UL
Norme
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 400 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
SCCR: 100 kA
Valori meccanici
L x A x P: 210 x 288 x 128
peso: 362,0 kg/100
Poli: 3 poli
Mounting: for mounting plate
grado di protezione dal fronte: IP30
Connessioni
screw connection
M10
screw drive: SW16
Md min.: 30,0 Nm
Md max.: 35,0 Nm


Accessories:
Clamp connection:  Cu 120-240mm² s(r), f+AE; lam. Cu 21x1-14; 6-8Nm torque
single wedge clamp terminal: Cu, Al* 50-150/120-240mm² s(r), s(s), f, f+AE; 6-8Nm torque
double wedge clamp terminal: Cu  2x 70-120mm² s(r), s(s), f+AE;  6-8Nm torque

*Connections are not maintenance-free if aluminium conductors are used.

Application notes

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
potenza diss. max. ammissibile del fusibile inserito: 34 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing  #2

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

accessories for mounting

33158000

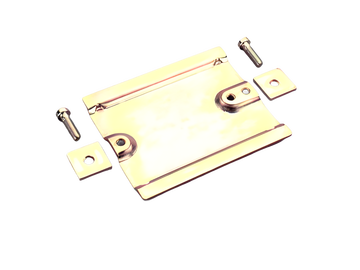

Kit di fissaggio rapido
per fissaggio tra 2 guide DIN con distanza 125 mm o 150 mm
Gr. NH 1 - 2
Di Più

connection accessories

33146000
morsetto a prisma, doppio
2x 70 - 120 mm²
Gr. NH 2
Di Più

33164000
connessione a brida per cavi Cu
120 - 240 mm²
per: QCB-NH2, LTS-F 400, LTS 630
Di Più

33167000
morsetto a prisma, per cavi Cu / Al
50 - 240 mm²
Di Più

33271000
Estensione del collegamento
Gr. NH 1 - 2
Di Più

covers

33143000
copertura per capicorda, innestabile in alto / basso
per QCB-NH2
per: QCB-NH2
Di Più

33153000

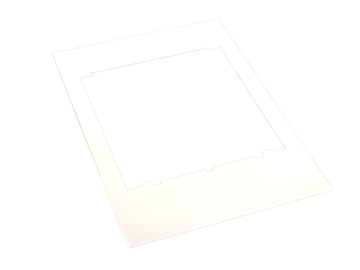

cornice singola
248 x 330
Gr. NH 2
Di Più

33155000
Protezione per mani
per basi sez. NH, Gr. NH 1- 3
per la protezione posteriore del coperchio
Di Più

33418000
copertura per zona di connessione
per basi sezionabili di Gr.NH 2
Di Più

further accessories

33156000
microswitch di segnalazione posizione coperchio
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
Di Più

33157000
Bloccaggio coperchio
per filo sigillo oppure 3 lucchetti di diamatro staffa 4 -7 mm
Gr. NH 1 - 3
Di Più

Similar products

33331000
QUADRON®Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
with electronic fuse monitoring
Di Più

https://pim.woehner.de/IT/FR/1000046816
