Cod.art.: 33330 000

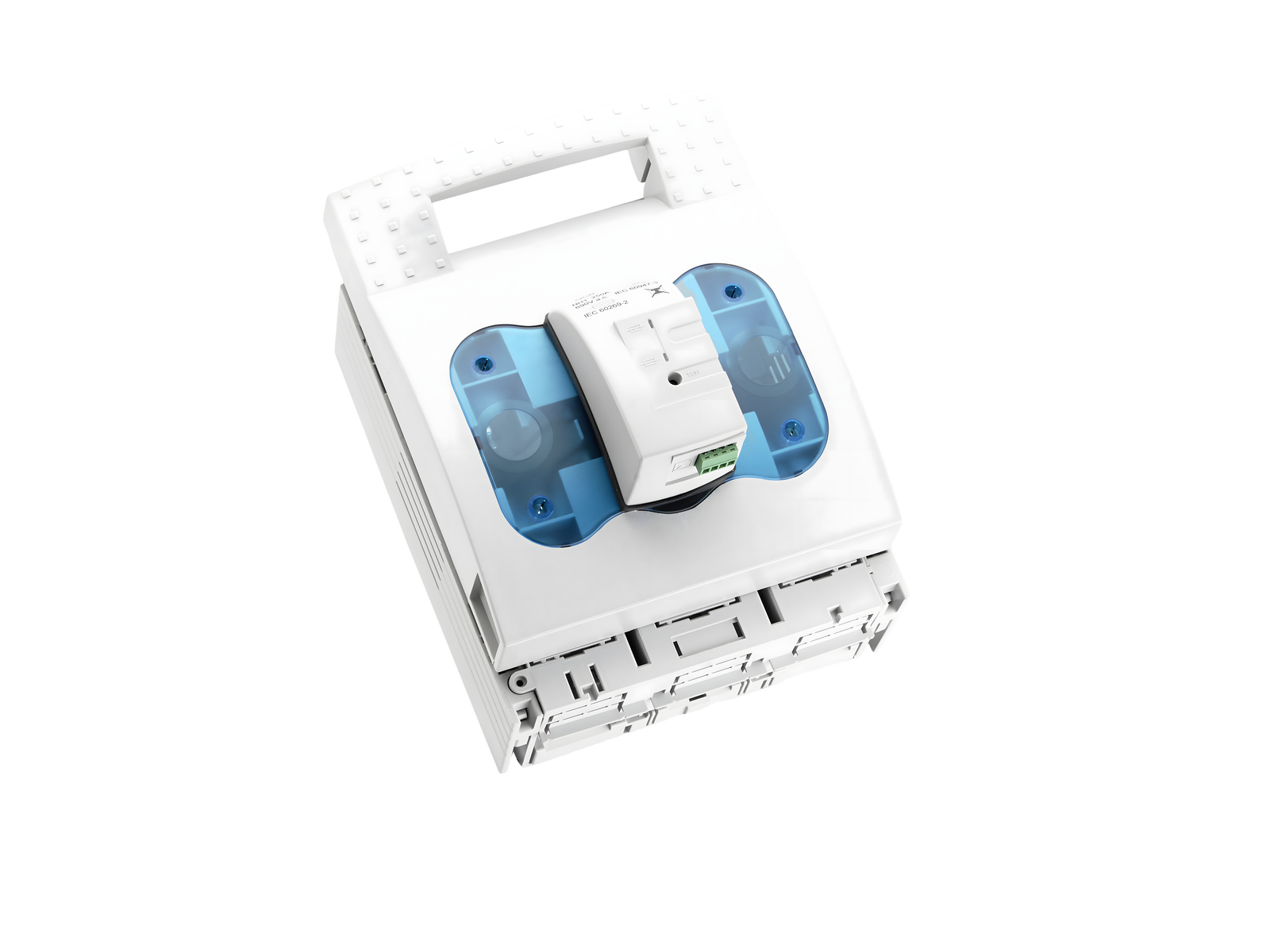

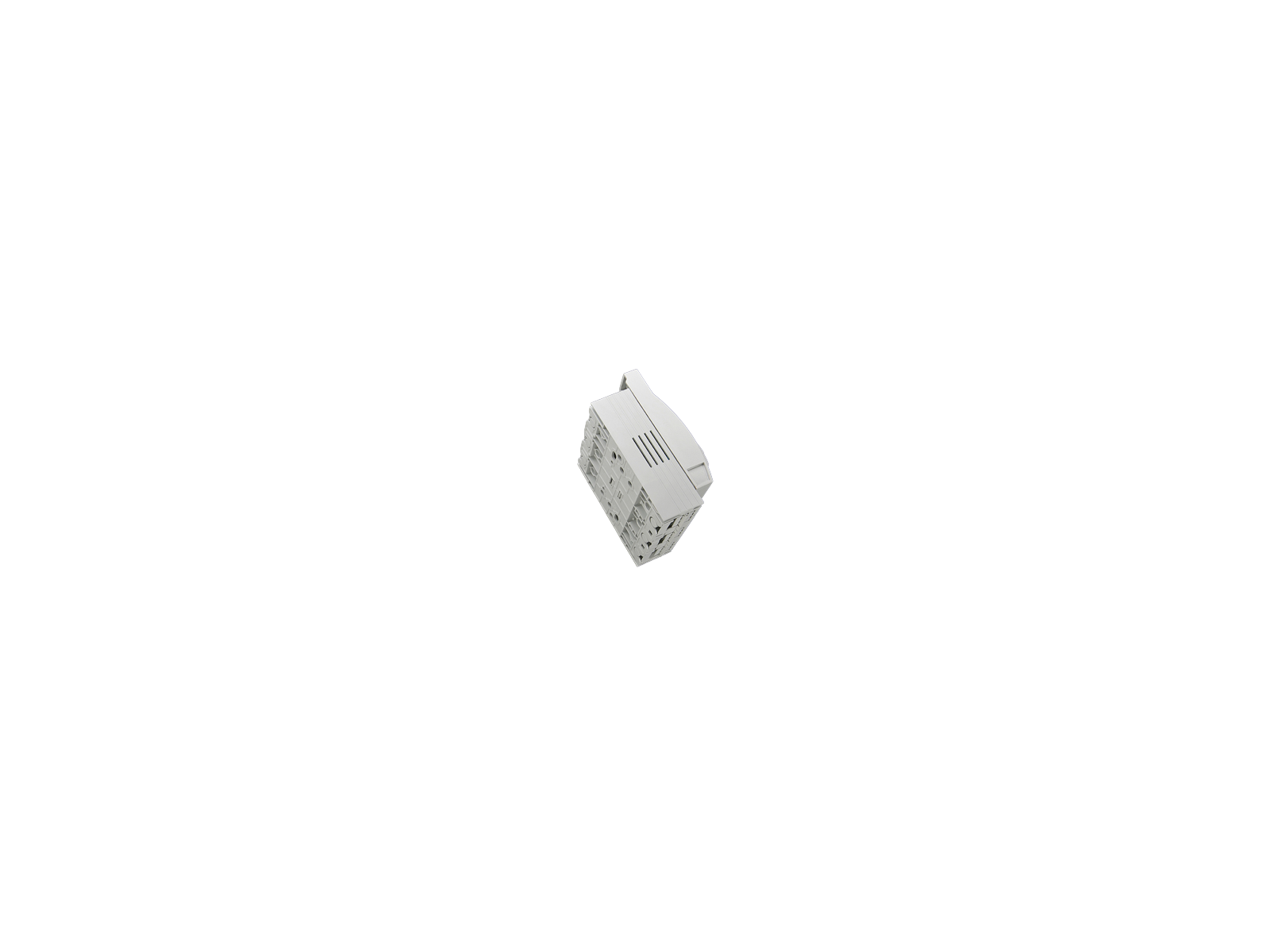

QUADRON®Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
with electronic fuse monitoring
for mounting plate
Montaggio
Panel
Vantaggi prodotto
For safe connection of the lines, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.
| gruppo di prodotto | 09 |
| sottogruppo prodotto | 07 |
| pz/ conf. | 1 |
| EAN | 4021267333300 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Omologazioni
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
type no.: QCB-NH1
| per fusibili di grandezza: | NH 1 |
| fusibile secondo norma: | IEC / HD 60269-2 |
| live grip lugs required: | Sì |
| potenza diss. max. ammissibile del fusibile inserito: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 250 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale (IEC) DC: | 250 V |
| tensione nominale di isolamento Ui AC: | 690 V |
| tensione nominale di isolamento Ui DC: | 250 V |
| tensione di picco Uimp: | 6 kV |
| Categoria d'impiego AC: | AC-22B (400V) AC-23B (400V/160A) AC-21B (690 V) to obtain a higher utilisation category the product can be retrofitted with arcing chambers (see accessories) |
| corrente nom. di cto cto condizionata da fusibili (AC): | 100 kA / 690 V |
| secondo prove fatte con fusibili di caratteristica: | gG |
| resistenza nom. alla corrente di picco Ipk max.: | 13.7 kA |
| corrente nom. di breve durata Icw (1,0 s) max.: | 8.1 kA |
| Icw approved with: | Trennmesser |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 9,0 W.
(The power dissipation at full load would be 14,1 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 725 V |
| tensione max. ammissibile (IEC) DC: | 262 V |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
| for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 1 up to 23W power dissipation, with grip lugs under voltage | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig Elektronische Sicherungsüberwachung: - Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V - Keine Hilfsenergie erforderlich; Versorgung über Netzspannung - Hilfskontakte potentialfrei - LED- Blinkmelder (rot/grün) - Testtaster - Weitere Informationen unter Downloads / Datenblatt |
| Details UL | |
| Norme | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 250 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Valori meccanici | |
| L x A x P: | 184 x 243 x 154 |
| peso: | 229,0 kg/100 |
| Poli: | 3 poli |
| Mounting: | for mounting plate |
| grado di protezione dal fronte: | IP30 |
| Connessioni | |
| screw connection | |
| M10 | |
| screw drive: | SW16 |
| Md min.: | 20,0 Nm |
| Md max.: | 30,0 Nm |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
| live grip lugs required: | Sì |
| potenza diss. max. ammissibile del fusibile inserito: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
