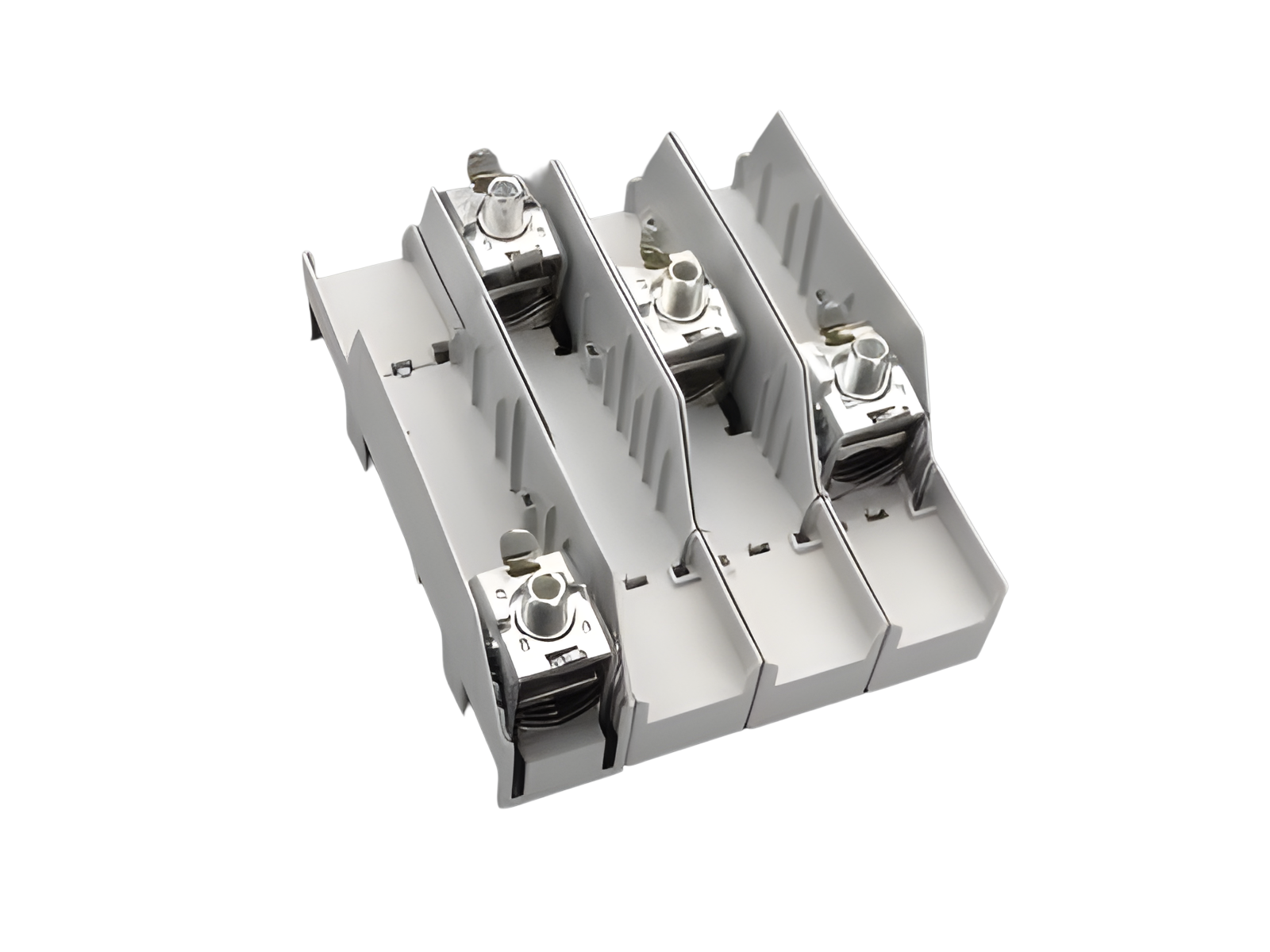

Set di connessione, 4p, senza copertura (01147)

The picture may show a similar product.

Descrizione

Cod.art.: 01147000

CRITO^®60Classic

Set di connessione, 4p, senza copertura

95 - 300 mm², AWG 3/0 - 600 MCM

per barre 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

gruppo di prodotto	07
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267011475

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

UL , DNV GL

for UL feeder circuits >250V

type no.: M300-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
corrente nominale (IEC):	500 A
tensione nominale (IEC) AC:	800 V

resistenza nom. alla corrente di picco I_pk max.:

50.3 kA

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1500 V
corrente d'impiego max. (IEC):	560 A

Details UL
Norme
UL 508

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	420 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz
for wires UL:	Cu 75°C

SCCR unprotected max.:	22 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	200 kA

SCCR:

35 kA with any DIVQ/7 circuit breaker 400 A / 600 V AC
200 kA with JDDZ fuse Class L 800 A / 600 V AC
100 kA with JDDZ fuse Class L 1200 A / 600 V AC
200 kA with fuse JDDZ Class J 600 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC

Valori meccanici
L x A x P:	204 x 244 x 115
peso:	210,0 kg/100
Poli:	4-polig
per barre:	20, 25, 30 x 5, 10 e barre profilate

Connessioni
screw clamp connection
screw drive:	S8
wire stripping:	38 mm
min. cross-section:	95 mm²
max. cross-section:	300 mm²
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
torque Alu:	Alu: Md 30 - 36 Nm

min. cross-section UL:	AWG 3/0
max. cross-section UL:	MCM 600
torque (UL):	266 lb-in
for wires UL:	Cu 75°C

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

01597000
Calotta di copertura per morsetti, 4p
larghezza 228 mm
228 x 260 x 90
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

01417000
Profilo di protezione
sup. / inf., con fertoie, 1,10 m, per montaggio con 01136 e 01137
3 x 118 x 1100
Di Più

01555000
Profilo di protezione
sup. / inf. , lunghezza 1,10 m, per montaggio con 01136 o 01137
3 x 109 x 1100
Di Più

01599000
Profilo di protezione, 4p
frontale, lunghezza 1,10 m, per montaggio con 01137
3 x 250 x 1100
Di Più

01137000
Supporto per profili di copertura
4p
Set dx+sx, per profili 01599, 01555 e 01417
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

Similar products

01162000
CRITO^®60Classic
Set di connessione, 4p, senza copertura
lam. Cu. 20 - 32 x 3 - 15
per barre: 20, 25, 30 x 5, 10 e barre profilate
Di Più

https://pim.woehner.de/IT/FR/1000046325

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
