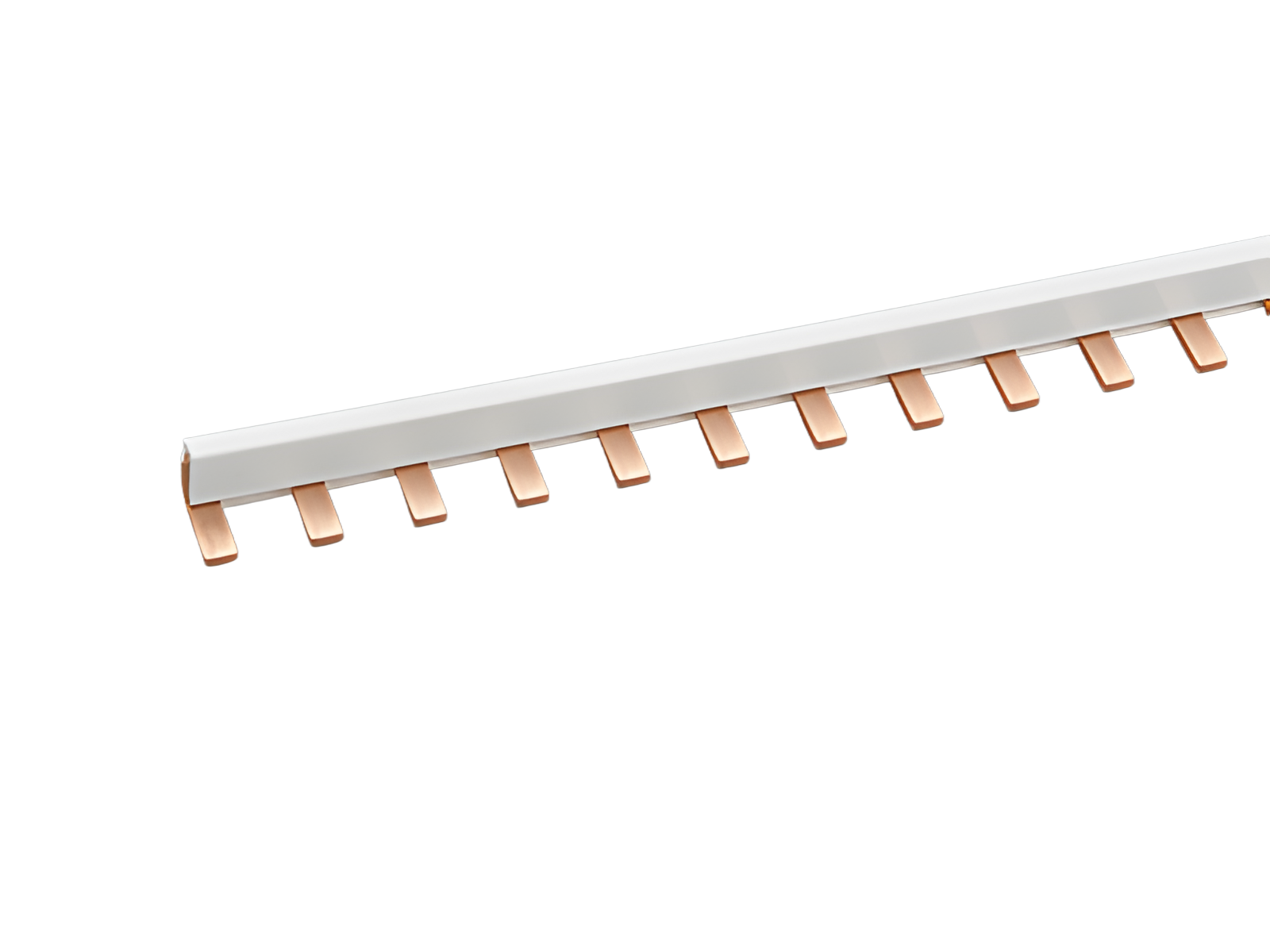

barra a pettine, 1 polo, passo 18 mm (31548)

The picture may show a similar product.

Descrizione

Cod.art.: 31548000

barra a pettine, 1 polo, passo 18 mm

100 A, lunghezza 1 m

25 mm²

gruppo di prodotto 06
sottogruppo prodotto 95
pz/ conf. 10
EAN 4021267315481
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

UL

for UL feeder circuits >250V

type no.: CTB25-118

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
corrente nominale (IEC): 100 A
tensione nominale (IEC) AC: 690 V
tensione nominale (IEC) DC: 1000 V
tensione di picco Uimp: 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 W.

(The power dissipation at full load would be 2,8 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
portata massima di corrente con alimentazione centrale: 200 A
UL / CSA :
480V AC, with AES CC or AES 10x38 also 600V AC
100A for side feed
200A for centre feed

SCCR = 10kA
SCCR = 100kA for Class J 200A fuse
Details UL
Norme
UL 508
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 100 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
tensione nominale (UL) DC: 600 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
Valori meccanici
L x A x P: 997 x 5 x 15
peso: 47,5 kg/100
Sezione: 25 mm²

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Avvisi e consigli

terminal 31 039 is to be used to feed power
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

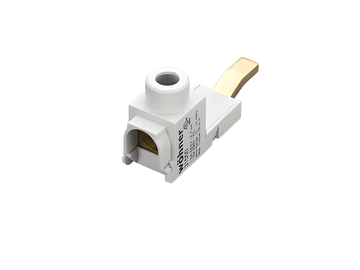

31550000
morsetto di alimentazione frontale per pettini
6 - 35 mm²
per: 31549, 31561
Di Più

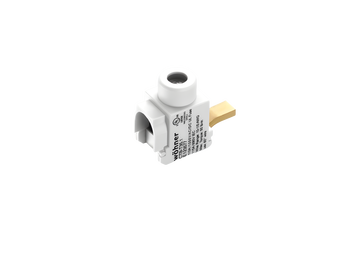

31039000
morsetto di alimentazione frontale per pettini
6 - 35 mm² / AWG 10 - 1/0
per: 31548
Di Più

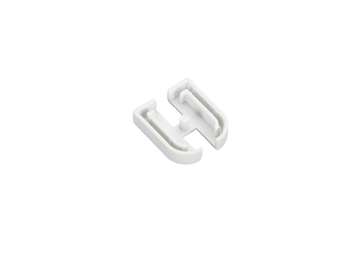

31042000
Tappo laterale
per barre a pettine 1p di 25 mm²
Di Più

31562000
morsetto di alimentazione, 1 polo
dircet feeding of the comb-type busbar
2,5 - 50 mm² / AWG 14 - 1
per: 31548, 31549, 31561
Di Più

Usage

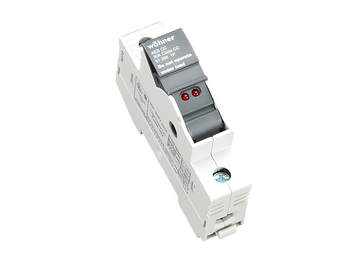

31298000
AMBUS®Panel
Base sezion. per fusibili cilindr., con LED
Class CC / 1P
30 A / 600 V
indication of a released fuse link
Di Più

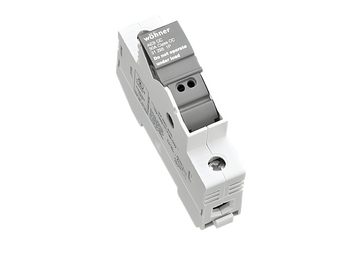

31295000
AMBUS®Panel
Base sezion. per fusibili cilindr.
Class CC / 1P
30 A / 600 V
Di Più

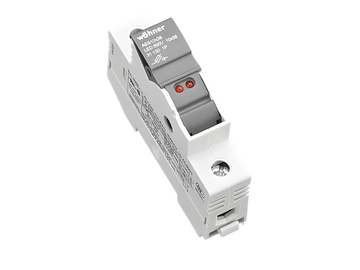

31130000
AMBUS®Panel
Base sezion. per fusibili cilindr., con LED
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
Di Più

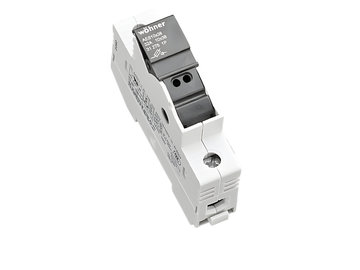

31275000
AMBUS®Panel
Base sezion. per fusibili cilindr., per fus. extrarapidi
10 x 38 / 1P
32 A / 690 V, per fus. epertrarapidi
Di Più

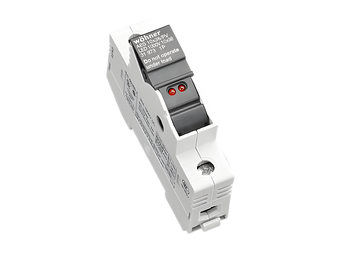

31973000
AMBUS®Panel
Base sezion. per fusibili cilindr.
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
Di Più

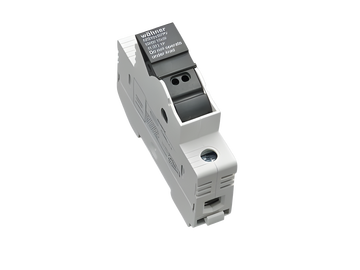

31971000
AMBUS®Panel
Base sezion. per fusibili cilindr.
10x38 / 1P
30 A / 1000 V DC
Di Più

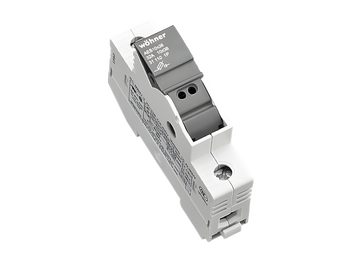

31110000
AMBUS®Panel
Base sezion. per fusibili cilindr.
10 x 38 / 1P
32 A / 690 V
Di Più
