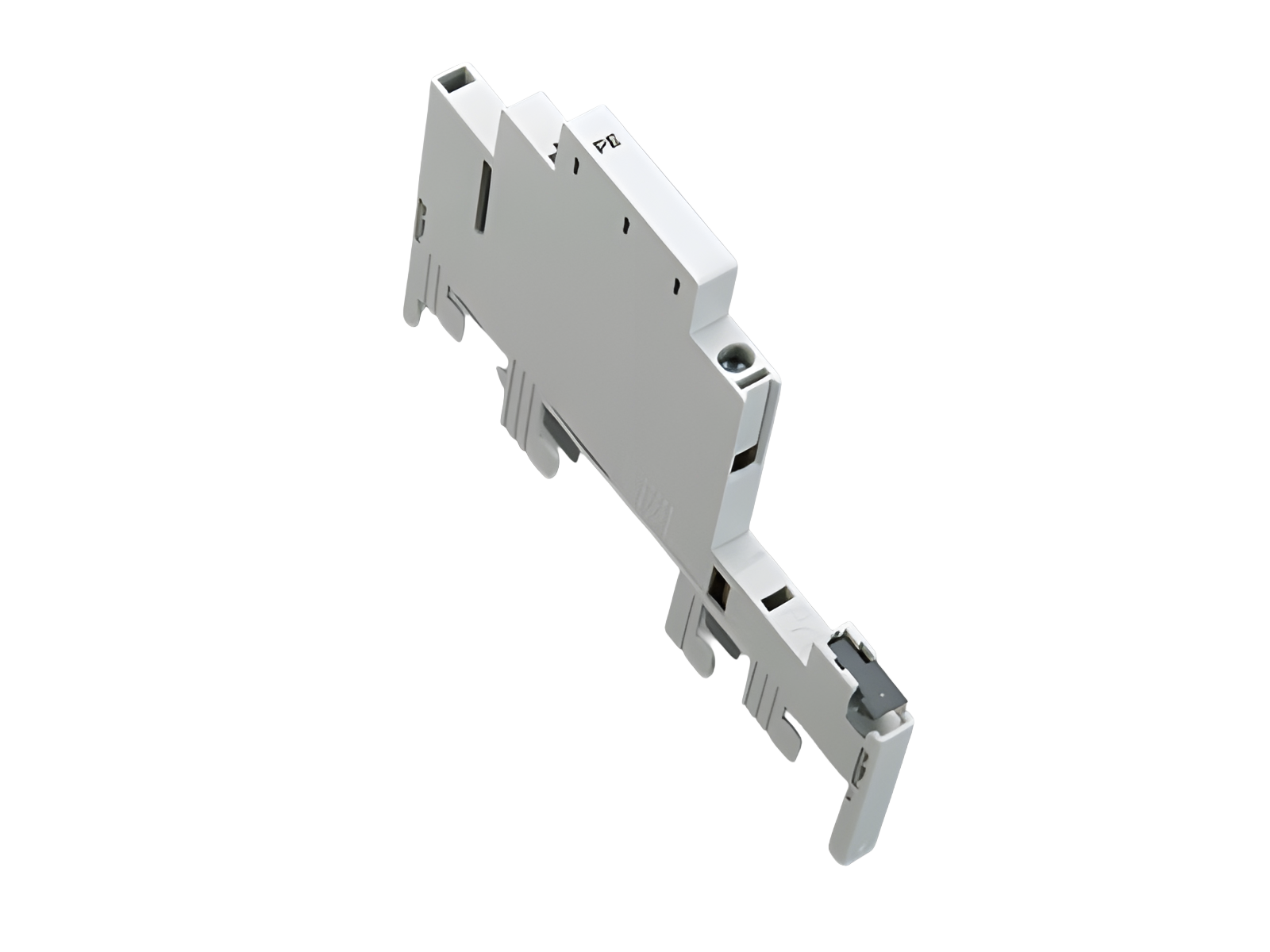

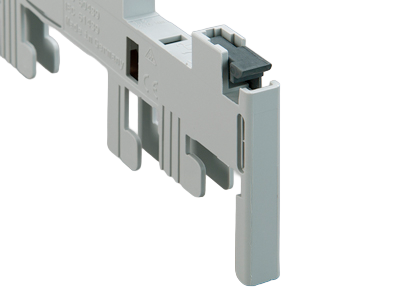

modulo PE (32634)

The picture may show a similar product.

Descrizione

Cod.art.: 32634000

modulo PE

con morsetto 16 mm²

9 x 160

per barre 12 x 5

Montaggio

30Compact 5P

gruppo di prodotto	05
sottogruppo prodotto	44

pz/ conf.	12
EAN	4021267326340

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:

690 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,5 W.

(The power dissipation at full load would be 0,8 W.)

Connecting terminal 1.5 - 16mm²

Valori meccanici
L x A x P:	9 x 160 x 114
peso:	4,4 kg/100
per barre:	12 x 5

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

31390000
sacchettino con 100 connettori
connettore per accoppiare adattatori componibili (100pz)
per 50 accoppiamenti
Di Più

Usage

32628000
EQUES^®30Compact
Adattatore componibile, 1p, 63 A
con 1 guida DIN fissa, per Schneider iC60, iC65 e C60
18 x 160
per barre: 12 x 5
Di Più

32630000
EQUES^®30Compact
Adattatore componibile, 1p, 63 A
con 1 guida DIN fissa
18 x 160 / 10 mm²
per barre: 12 x 5
Di Più

32629000
EQUES^®30Compact
Adattatore componibile, 1p, 32 A
con 1 guida DIN fissa
18 x 160 / 6 mm²
per barre: 12 x 5
Di Più
