Selezione prodotto

for UL feeder circuits >250V

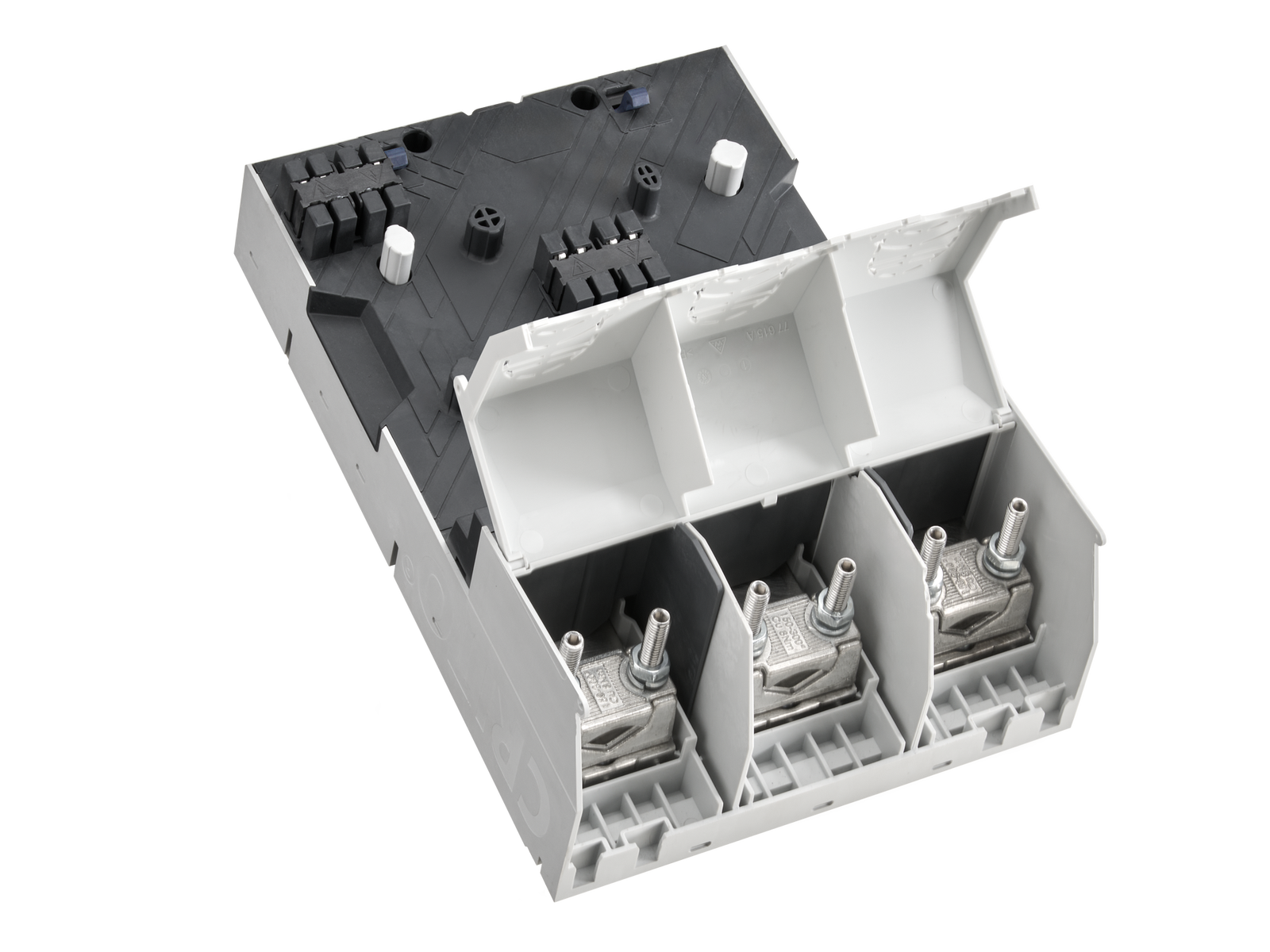

modulo di connessione 500 A (01066)

The picture may show a similar product.

Descrizione

Cod.art.: 01066 000A

CRITO CrossBoard

modulo di connessione 500 A

150 mm², per alimentazione posteriore del CrossBoard

3p

connessione cavi in alto o basso

Montaggio

CrossBoard® 800 A

gruppo di prodotto 07
sottogruppo prodotto 51
pz/ conf. 1
EAN 4021267010669
ETIM 5.0 EC000001
ETIM 8.0 EC000001
ETIM 10.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

UL

for UL feeder circuits >250V

type no.: CR-B-200

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
corrente nominale (IEC): 500 A
tensione nominale (IEC) AC: 690 V
tensione nominale di isolamento Ui AC: 800 V
tensione di picco Uimp: 6 kV
resistenza nom. alla corrente di picco Ipk max.: 80 kA
corrente nom. di breve durata Icw (1,0 s) max.: 30 kA
Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 800 V
tensione max. ammissibile (IEC) DC: 800 V
corrente d'impiego max. (IEC): 500 A
Details UL
Norme
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
corrente nominale (UL): 500 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR unprotected max.: 30 kA
3 cycles (without OPD) @ 725 V AC
SCCR protected max.: 65 kA
SCCR: 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
Valori meccanici
L x A x P: 200 x 200 x 65
peso: 700,0 kg/100
Poli: 3 poli
grado di protezione dal fronte: IP20
Connessioni
prism terminal
screw drive: SW13
wire stripping: 50 mm
min. cross-section: 95 mm²
max. cross-section: 300 mm²
rm: 150 - 300 mm²
f: 150 - 300 mm²
f + AE: 150 - 300 mm²
(f + AE may not fit with max. cross-section)
sm: 150 - 300 mm²
Md min.: 6,4 Nm
Md max.: 9,6 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

min. cross-section UL: MCM 300
max. cross-section UL: MCM 600
torque (UL): 71 lb-in
for wires UL: Cu 75°C


Connection with lam. copper:
1x 10x 15.5 ... 24 mm x 0.8 ... 1.0 mm
or
2x 10x 15.5 ... 24 mm x 0.8 ... 1.0 mm
Torque: 8 Nm, 71 lb-in
Stripping Length: 50 +/- 5 mm
Rated Current: 500 A
Proprietà materiali
halogen-free: Yes

Istruzioni per l'uso

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

For information on contact protection, see the installation instructions.
for UL feeder circuits >250V
