for UL feeder circuits >250V
The picture may show a similar product.

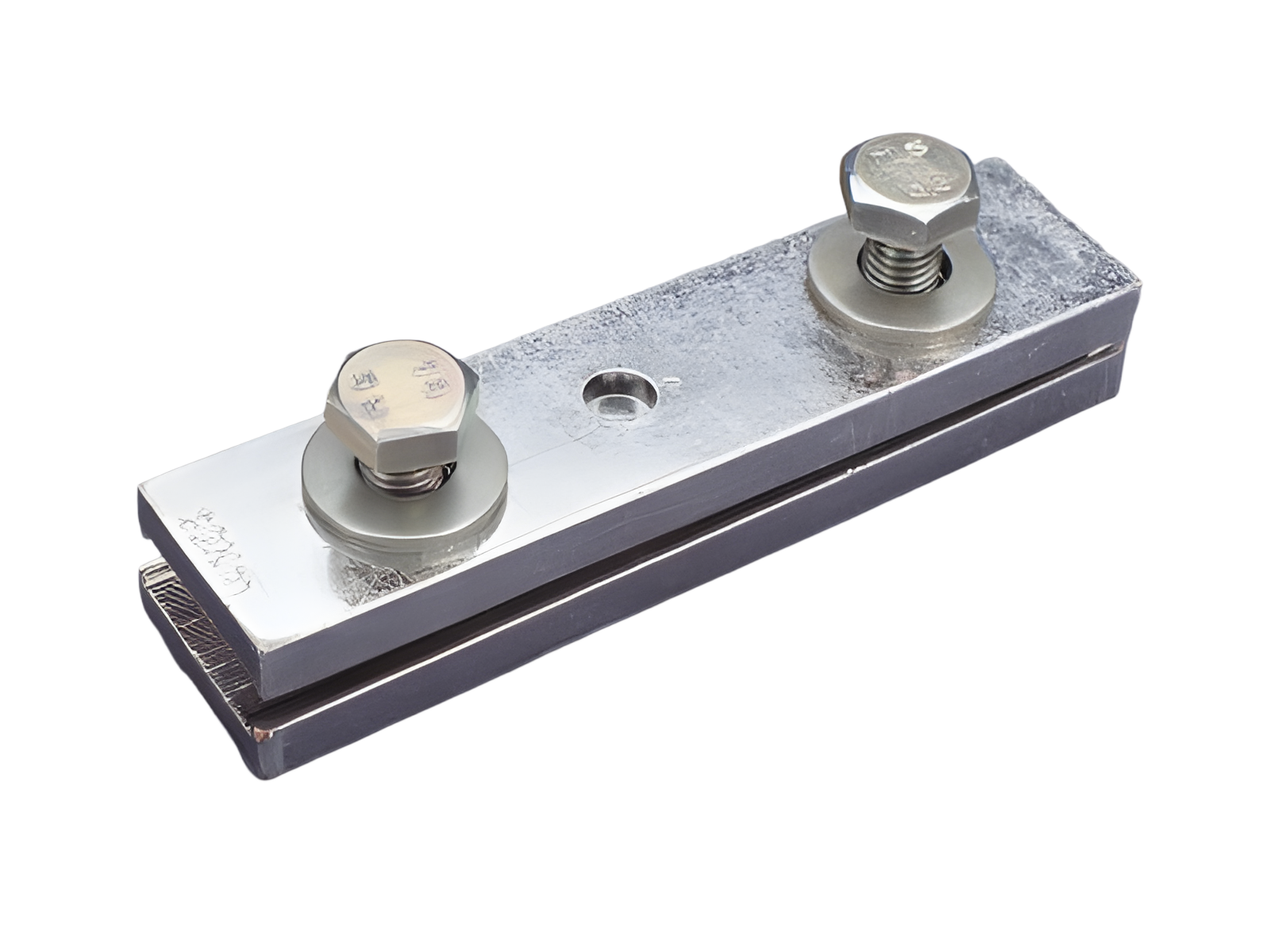

Cod.art.: 01886 000
Connessione longitudinale per barre 630 A
lunghezza 150 mm
per barre 20, 25, 30 x 5, 10
Montaggio
60Classic
| gruppo di prodotto | 07 |
| sottogruppo prodotto | 33 |
| pz/ conf. | 3 |
| EAN | 4021267018863 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Norme
IEC 61439-1:2020
UL 508
Omologazioni
UL
for UL feeder circuits >250V
type no.: LV30-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| tensione nominale (IEC) AC: | 690 V |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,3 W.
(The power dissipation at full load would be 2,0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 1000 V |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| corrente d'impiego max. (IEC): | 630 A |
| Details UL | |
| Norme | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 756 A |
| SCCR protected max.: | 65 kA |
| SCCR: | 65 kA in combination with 30x10-L and any DIVQ/7 800 A / 480 V AC |
| Valori meccanici | |
| L x A x P: | 150 x 37 x 25 |
| peso: | 86,6 kg/100 |
| per barre: | 20, 25, 30 x 5, 10 |
| sfalsamento delle barre ammissibile: | 5 |
| distanza tra i 2 sistemi: | 100 - 110 mm |
| Connessioni | |
| screw clamp connection | |
| M12 | |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
|
Max. permitted busbar offset 5mm, 3 units are needed for a 3-pole connection. |
|
| for UL feeder circuits >250V | |
| for a UL-compliant design of the longitudinal busbar connector, the UL separator set 01362 must be used |

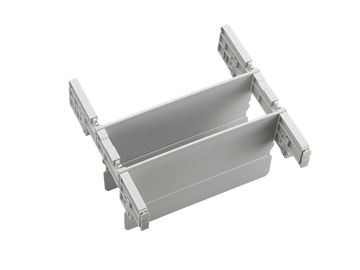

01362
000
Separatori UL, kit per sist. 3p
per conn. longitudinali 01886, 01829, 01275
200 mm
