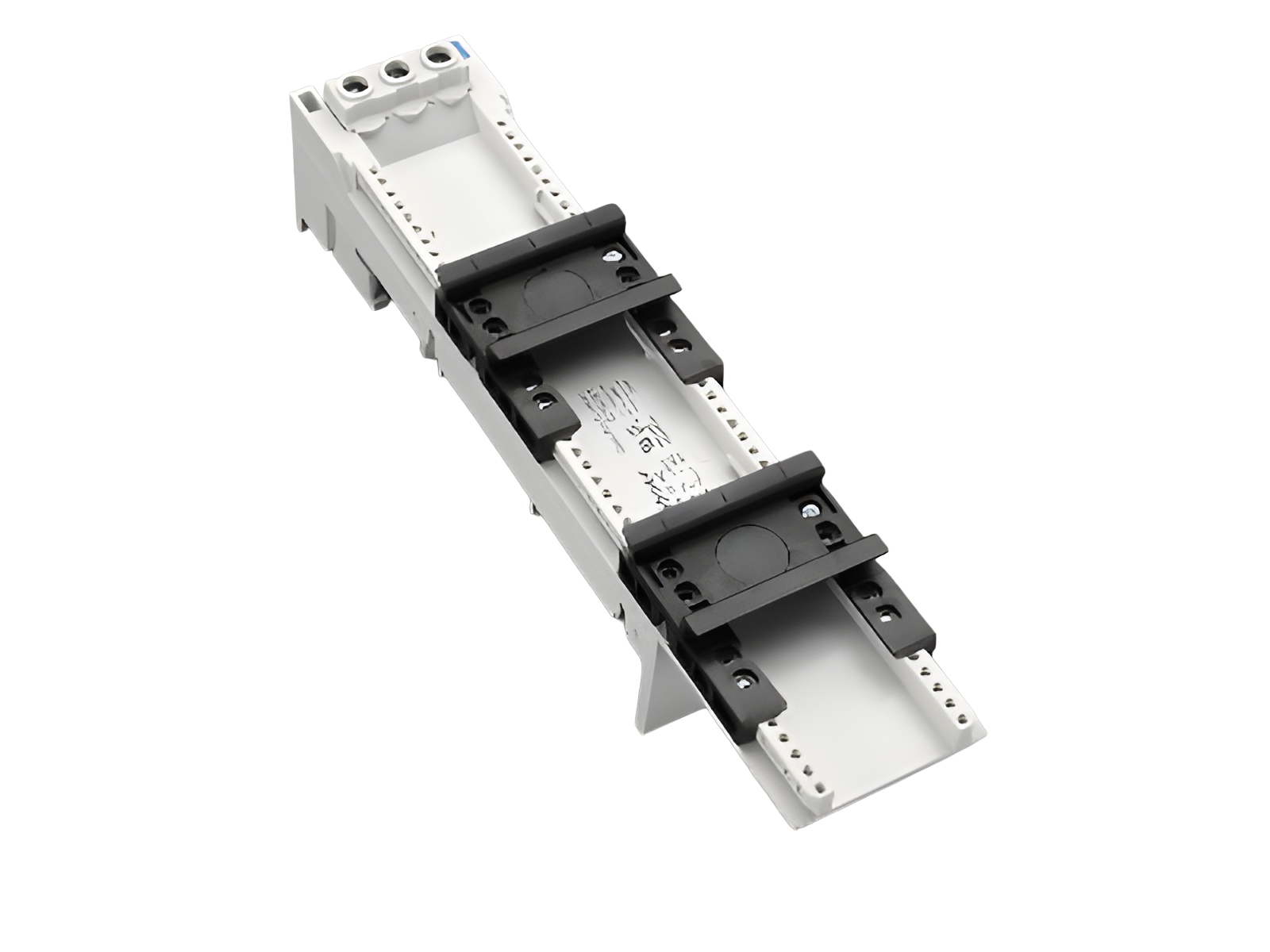

Adattatore EEC 80 A (32465)

The picture may show a similar product.

Descrizione

Cod.art.: 32465 000

EQUES®60Classic

Adattatore EEC 80 A

3p

con 2 guide DIN scorrevoli

54 x 260, con morsetti 1,5 - 16 mm² accessibili dal fronte

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

Free phase selection.
Click mechanism when pushing onto the busbar.

gruppo di prodotto 05
sottogruppo prodotto 27
pz/ conf. 4
EAN 4021267324650
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
corrente nominale (IEC): 80 A
tensione nominale (IEC) AC: 690 V
tensione nominale di isolamento Ui AC: 800 V
tensione di picco Uimp: 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,0 W.

(The power dissipation at full load would be 9,3 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) DC: 800 V
Valori meccanici
L x A x P: 54 x 260 x 63
peso: 41,2 kg/100
Poli: 3 poli
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Connessioni
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 1,5 mm²
max. cross-section: 16 mm²
Md min.: 2,4 Nm
Md max.: 3,6 Nm

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system.

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter
