Selezione prodotto

for UL feeder circuits >250V

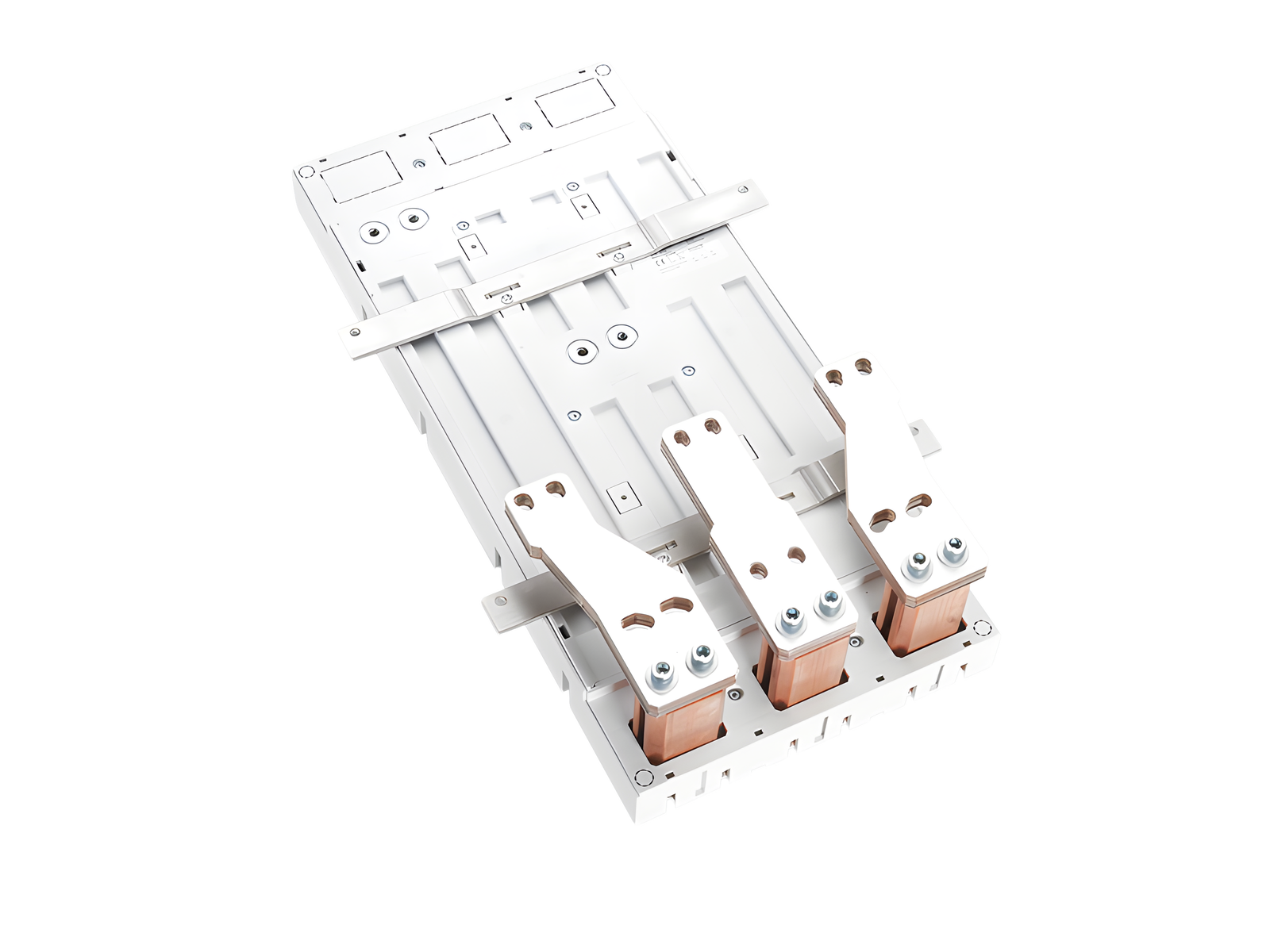

Adattatore 1500 A (32764)

The picture may show a similar product.

Descrizione

Cod.art.: 32764 000A

EQUES®185Power

Adattatore 1500 A

300 x 652, coll.al sistema in basso, mont.su barre non forate

per Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

gruppo di prodotto 05
sottogruppo prodotto 48
pz/ conf. 1
EAN 4021267327644
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

UL

for UL feeder circuits >250V

type no.: EQ185-A1600-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
corrente nominale (IEC): 1500 A
tensione nominale (IEC) AC: 800 V
tensione nominale (IEC) DC: 800 V
tensione nominale di isolamento Ui AC: 1000 V
tensione nominale di isolamento Ui DC: 1000 V
tensione di picco Uimp: 12 kV
resistenza nom. alla corrente di picco Ipk max.: 106 kA
corrente nom. di breve durata Icw (1,0 s) max.: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 380,2 W.

(The power dissipation at full load would be 594,0 W.)

with Socomec Sirco 1250 A (Socomec no.26003U21) and 1600 A (Socomec no.26003U61) usable up to 1550 A
maximum 300 switching cycles
Details UL
Norme
UL 508
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 1200 A
tensione nominale (UL) AC: 1000 V
frequenza nominale (UL): 50 / 60 Hz
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
Valori meccanici
L x A x P: 300 x 652 x 76
peso: 3350,0 kg/100
Poli: 3 poli
per barre: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja

Application notes

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

covers

32704 000A

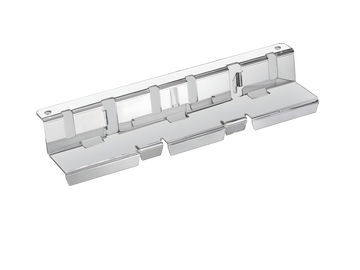

Calotta terminali IP20 (retro) per adattatori
per tutte le versioni di adattatori
Di Più

current transformers class 1

32987 000
Trasformatore 1600 A / 5 A
5 VA / class 1
Di Più

32986 000
Trasformatore 1250 A / 5 A
5 VA / class 1
Di Più

32985 000
Trasformatore 1000 A / 5 A
5 VA / class 1
Di Più

32984 000
Trasformatore 800 A / 5 A
5 VA / class 1
Di Più

32983 000
Trasformatore 630 A / 5 A
5 VA / class 1
Di Più
