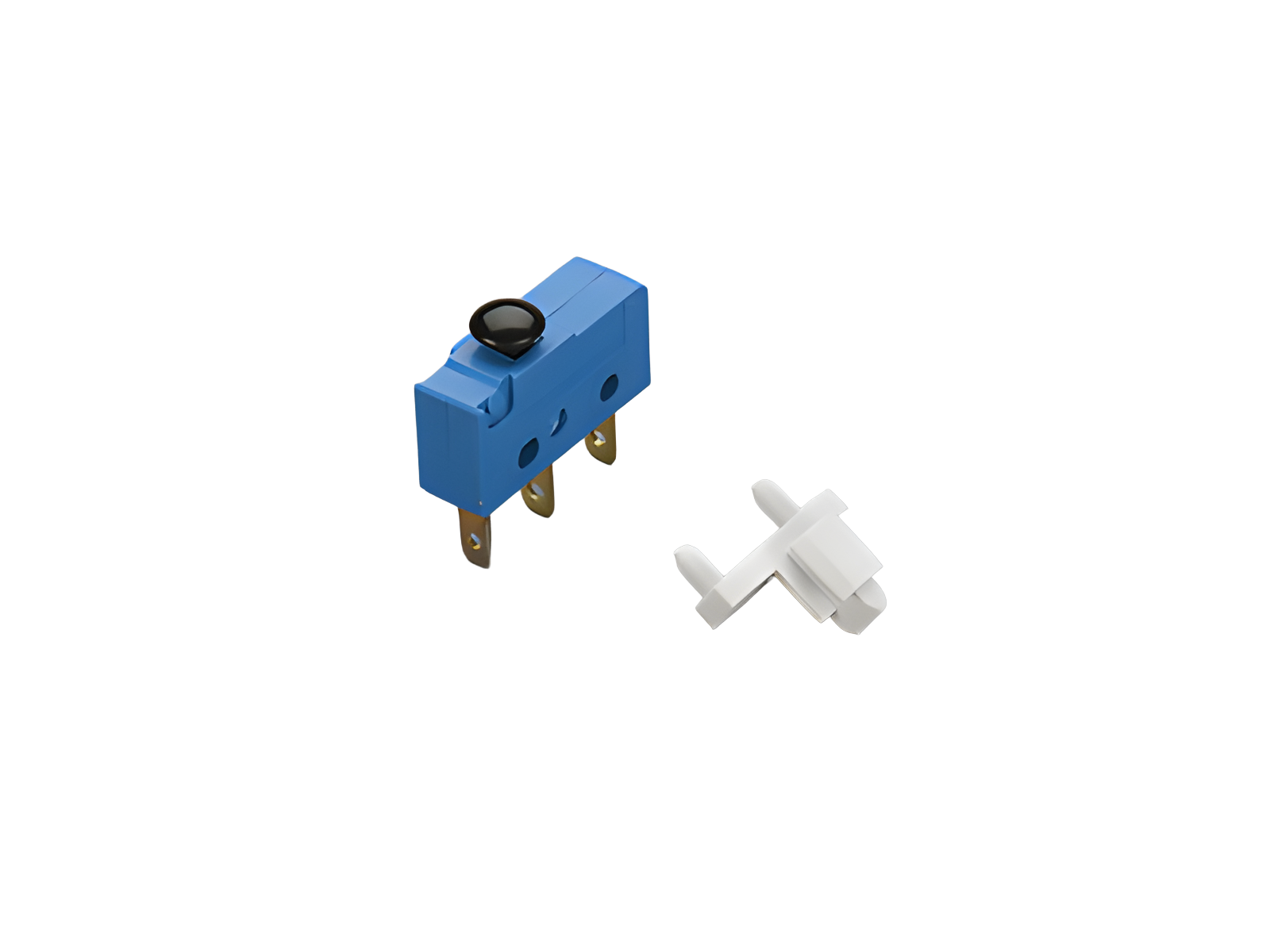

microswitch (31976)

The picture may show a similar product.

Descrizione

Cod.art.: 31976000A

microswitch

contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A

Montaggio

60Classic

gruppo di prodotto	01
sottogruppo prodotto	36

pz/ conf.	1
EAN	4021267319762

pagina catalogo

2020 : 3.19

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002936
ETIM 5.0	EC002936

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Dati tecnici

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Valori elettrici
short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Valori meccanici
peso:	0,7 kg/100

connection for flat plug DIN 46244-A, 2.8 x 0.5 mm

Links

Article master data, overviews and prices

Addizionali metalli

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Dimensioned drawing

| EU declaration of conformity

| Declaration of conformity UKCA

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

31579000B
SECUR^®60Classic EasyLiner
base D0 sezionabile 3p, versione speciale per sistemi barre 5p, con LED
per fusibili D01 e D02, con LED
E18 / 63 A / 3P
connessione cavi in basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

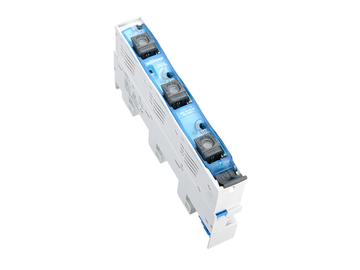

31575000B
SECUR^®60Classic EasyLiner
base D0 sezionabile 3p, per sistemi barre 3p
per fusibili D01 e D02, con LED
E18 / 63 A / 3P
connessione cavi in basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

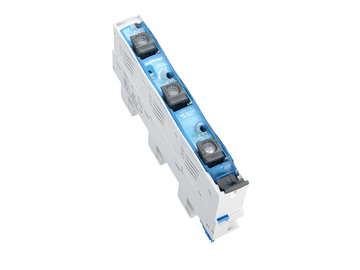

31578000B
SECUR^®60Classic EasyLiner
base D0 sezionabile 3p, per sistemi barre 5p
per fusibili D01 e D02
E18 / 63 A / 3P
connessione cavi in basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

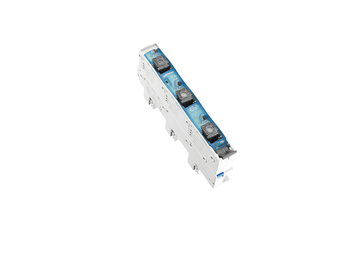

31588000A
SECUR^®60Classic EasyLiner
base D0 sezionabile 3p, per sistemi barre 5p
per fusibili D01 e D02, per sistemi barre marchio "Hensel" di 250 A, 400 A und 630 A
E18 / 63 A / 3P
connessione cavi in basso
per barre: 12, 20, 30 x 5, 10
Di Più

31574000B
SECUR^®60Classic EasyLiner
base D0 sezionabile 3p, per sistemi barre 3p
per fusibili D01 e D02
E18 / 63 A / 3P
connessione cavi in basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più
