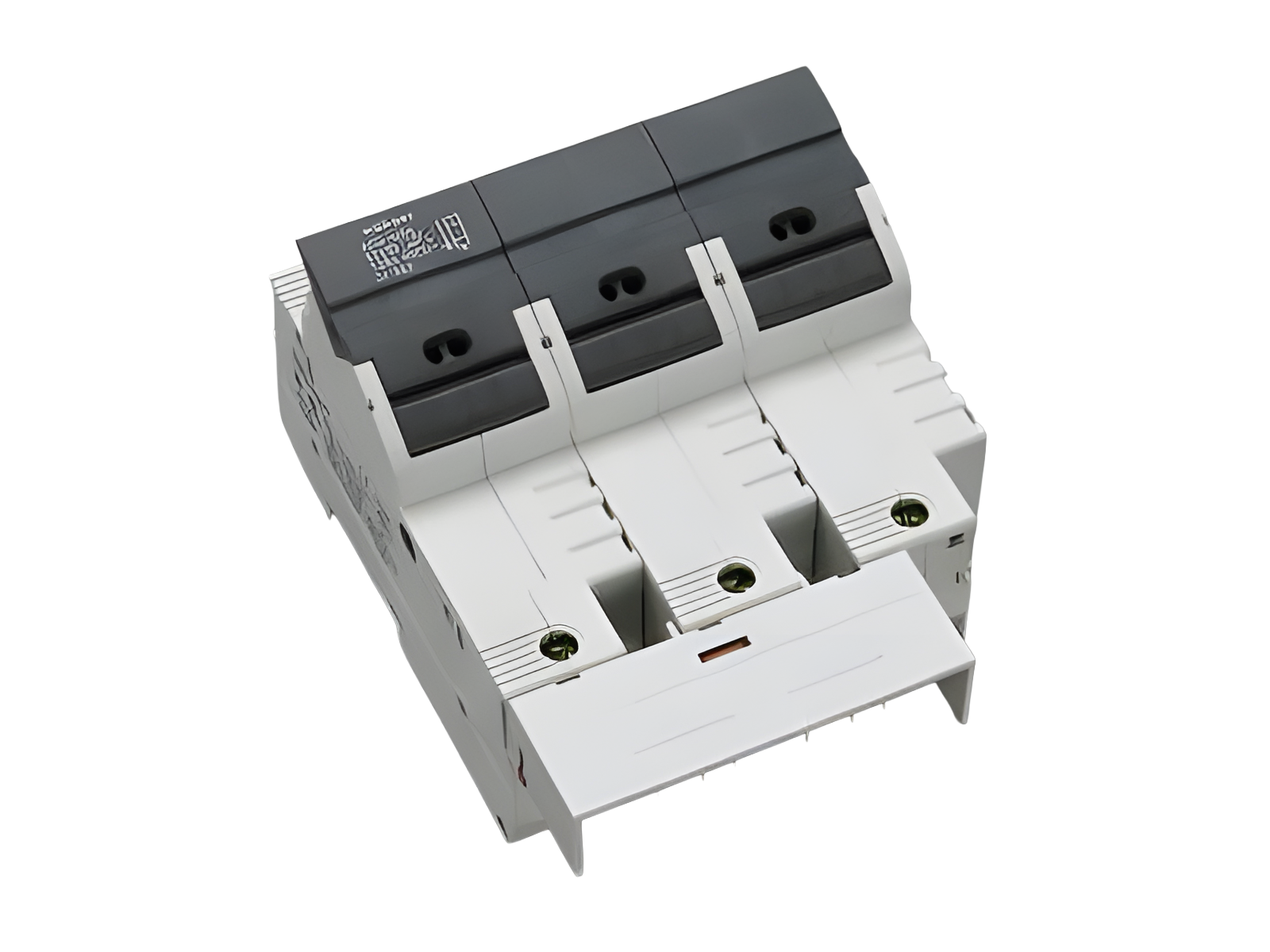

Base sezion. per fusibili cilindr., con microswitch (31943)

The picture may show a similar product.

Descrizione

Cod.art.: 31943000

AMBUS^®Panel

Base sezion. per fusibili cilindr., con microswitch

22 x 58 / 3P

100 A / 690 V

for fuse links with striker pin

for mounting rail

Montaggio

Panel

Vantaggi prodotto

large clamping range

gruppo di prodotto	17
sottogruppo prodotto	12

pz/ conf.	2
EAN	4021267319434

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

CSA , UL , CCC

for UL feeder circuits >250V

type no.: AES22x58

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 2012010302584095

Dati tecnici

per fusibili di grandezza:	22x58
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	11 W

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	100 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	800 V
tensione di picco U_imp:	6 kV

corrente nom. di cto cto condizionata da fusibili (AC):	100 kA / 500 V (125 A)
	80 kA / 690 V (80 A)
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,7 W.

(The power dissipation at full load would be 10,5 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

further utilisation category AC (IEC 60947-3):

AC-20B (1000 V) at pollution degree 2

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

for fuse links with striker as per IEC / EN 60269-2 with permitted rated power dissipationsup to max. 9.5W for gG/gL up to max. 7W for aMup to max. 11W for aR/gR at max. 80A pilot switch 1 changeover switch 250V AC (5A), 30V DC (4A)

Details UL
Norme
UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	80 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

100 kA

Valori meccanici
L x A x P:	108 x 146 x 69
peso:	54,1 kg/100
Poli:	3 poli
Mounting:	for mounting rail

grado di protezione:	IP20
grado di protezione dal fronte:	IP20

Connessioni
cage clamp connection
wire stripping:	20 mm
min. cross-section:	4 mm²
max. cross-section:	50 mm²
Md min.:	3,5 Nm
Md max.:	4,0 Nm
Not suitable for aluminium cables !

min. cross-section UL:	AWG 10
max. cross-section UL:	AWG 1/0
torque (UL):	35 lb-in
for wires UL:	Cu 75°C

morsetti a gabbia : 4 - 50 mm² / AWG 10 - AWG 1/0 cavi flessibili, direttam. o con ferrula C. serr. 3,5 - 4,0 Nm / 31 - 35 lb.in. (cavi flessibili con ferrula potrebbero no più entrare, se scelti con sezione max.)

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
Avvisi e consigli	Pilot switch indicates if no fuse is inserted, a holder is open or a fuse (with striker) has tripped.

potenza diss. max. ammissibile del fusibile inserito:	11 W

for UL feeder circuits >250V
