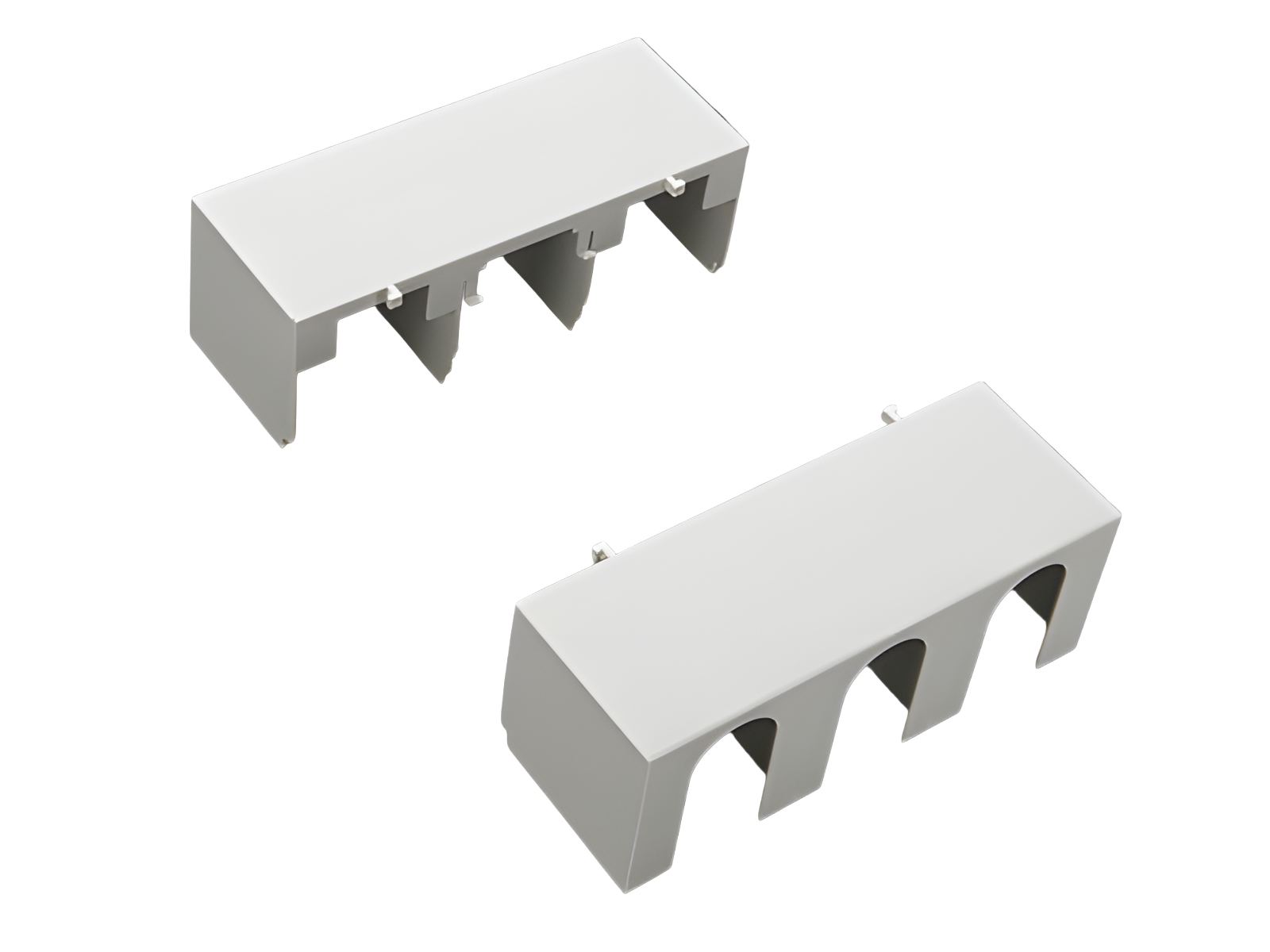

copertura per capicorda, innestabile in alto / basso (33142)

The picture may show a similar product.

Descrizione

Cod.art.: 33142000

copertura per capicorda, innestabile in alto / basso

per QCB-NH1, QCS-NH1, QCS-320

Montaggio

60Classic

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	2
EAN	4021267331429

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
L x A x P:	183 x 65 x 68
peso:	10,7 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

33515000
QUADRON^®Panel Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, per manovra rinviata
Gr. NH 1
double-breaking
Di Più

33552000
QUADRON^®Panel Speed
Sezionatore sottocarico, 3 poli
vite M10
320 A
Di Più

03301000
QUADRON^®60Classic
Base per fusibili NH 250 A
vite M10
Gr. NH 1 / 3P
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33512000
QUADRON^®Panel Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10
Gr. NH 1
double-breaking
Di Più

03300000
QUADRON^®60Classic
Base per fusibili NH 250 A, collegam. in basso o in alto
morsetti a gabbia
Gr. NH 1 / 3P
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33514000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in alto, per manovra rinviata
Gr. NH 1
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33553000
QUADRON^®60Classic Speed
Sezionatore sottocarico, 3 poli
vite M10, connessione in basso, per manovra rinviata
320 A
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

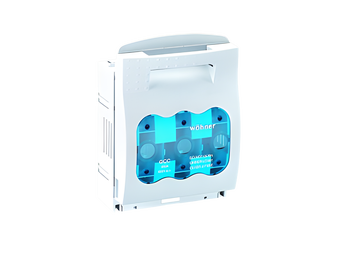

33409000
QUADRON^®Panel
Base per fusibili cilindr.
Class J / 3p, morsetti 150 mm²
200 A / 600 V (41x146)
Di Più

33513000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in basso, per manovra rinviata
Gr. NH 1
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33393000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
morsetti a gabbia
Di Più

33554000
QUADRON^®60Classic Speed
Sezionatore sottocarico, 3 poli
vite M10, connessione in alto, per manovra rinviata
320 A
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33551000
QUADRON^®60Classic Speed
Sezionatore sottocarico, 3 poli
vite M10, connessione in alto
320 A
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33516000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in basso, con monit. fusibili
Gr. NH 1
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33330000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
with electronic fuse monitoring
Di Più

33149000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
with electromechanical fuse monitoring
Di Più

33550000
QUADRON^®60Classic Speed
Sezionatore sottocarico, 3 poli
vite M10, connessione in basso
320 A
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33511000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in alto
Gr. NH 1
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33201000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
Di Più

33600000
QUADRON^®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
morsetti a gabbia
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33403000
QUADRON^®60Classic
Base per fusibili Class J, per barre, connessione in basso /alto
per fusibili Class J, 110 - 200 A (41 per 146)
3p, con morsetto a gabbia
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33160000
QUADRON^®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33510000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in basso
Gr. NH 1
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33325000
QUADRON^®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33601000
QUADRON^®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

https://pim.woehner.de/IT/DE/1000047286

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
