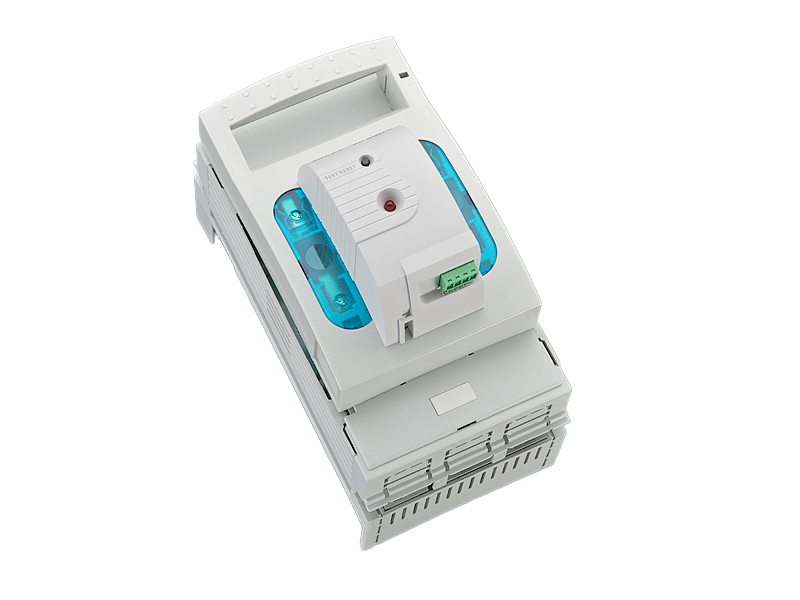

base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto (33324)

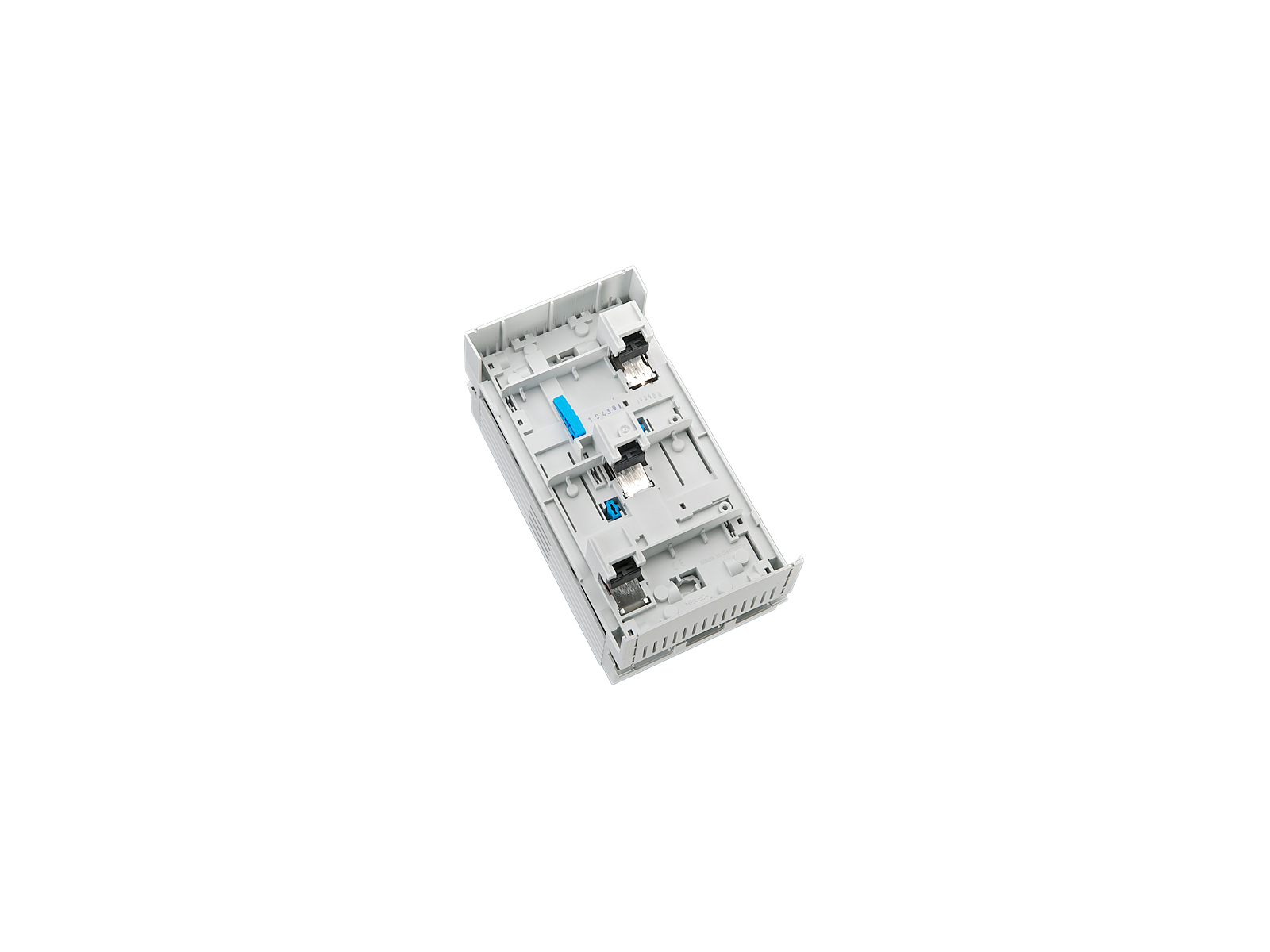

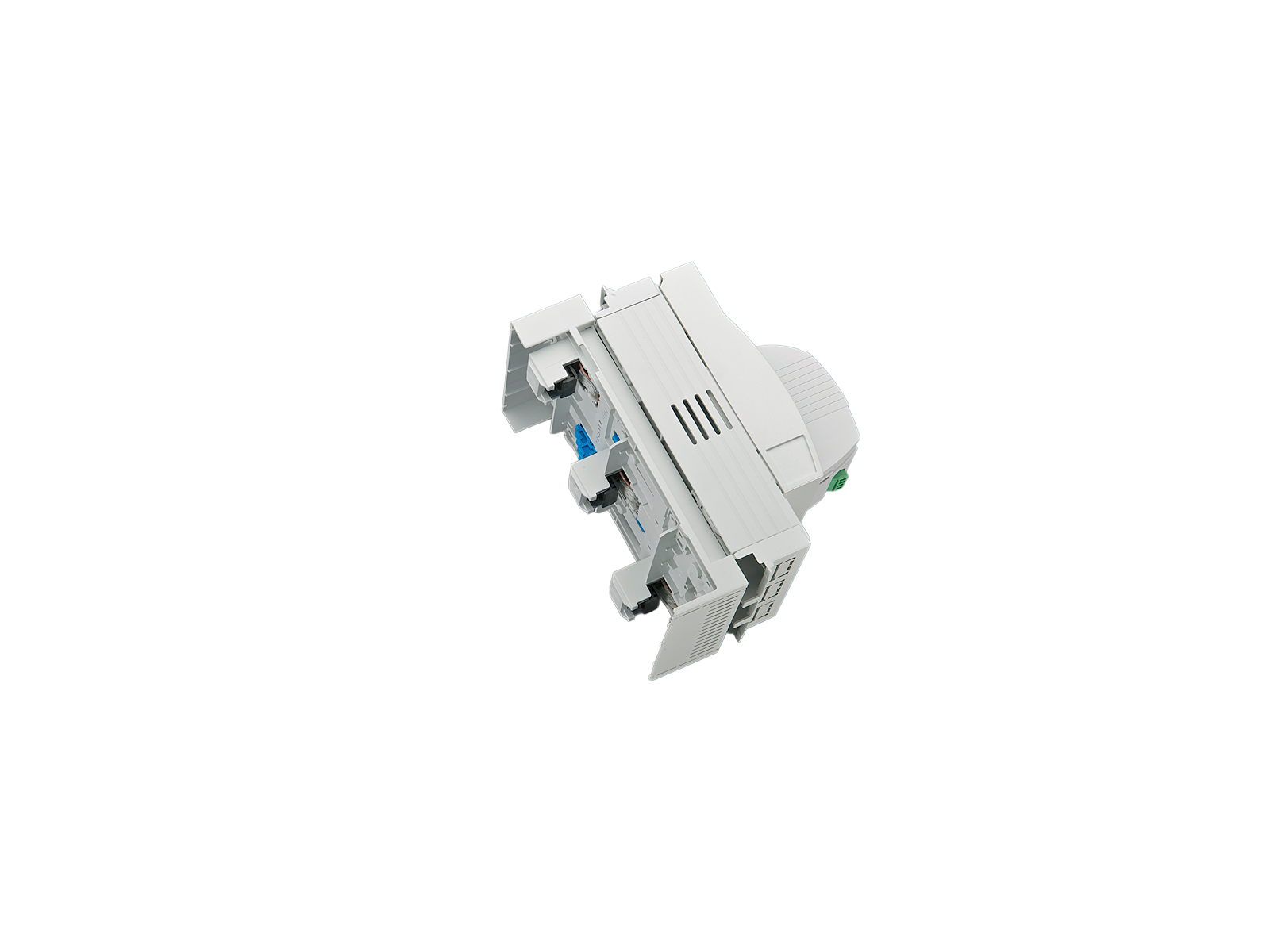

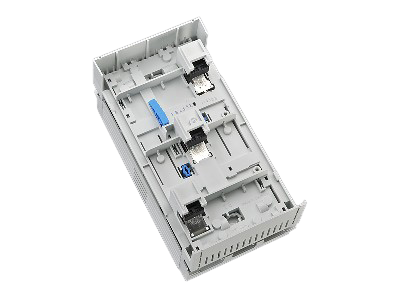

The picture may show a similar product.

Descrizione

Cod.art.: 33324000

QUADRON®60Classic

base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto

morsetti a gabbia

with electronic fuse monitoring

connessione cavi in alto o basso

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

con CrossLink®Technology

Montaggio

60Classic

Vantaggi prodotto

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other

gruppo di prodotto 09
sottogruppo prodotto 25
pz/ conf. 1
EAN 4021267333249
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

UL , CCC , DNV GL

for UL feeder circuits >250V

type no.: QCB-NH00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2010010302403934

Dati tecnici

per fusibili di grandezza: NH 000, NH 00
fusibile secondo norma: IEC / HD 60269-2
live grip lugs required: Sì
potenza diss. max. ammissibile del fusibile inserito: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 160 A
tensione nominale (IEC) AC: 690 V
tensione nominale (IEC) DC: 250 V
tensione nominale di isolamento Ui AC: 690 V
tensione nominale di isolamento Ui DC: 250 V
tensione di picco Uimp: 6 kV
Categoria d'impiego AC: AC-22B (500 V)
corrente nom. di cto cto condizionata da fusibili (AC): 50 kA / 690 V
80 kA / 500 V (160 A)
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,3 W.

(The power dissipation at full load would be 17,7 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 725 V
tensione max. ammissibile (IEC) DC: 262 V
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.

Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
Systemkomponente: frontseitig Schutzart IP30 nach DIN EN 60529, im Anschlussbereich vom Einbau abhängig
Adaptermodul: frontseitig Schutzart IP20 nach DIN EN 60529 (fingersicher)

Elektronische Sicherungsüberwachung:
- Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V
- Keine Hilfsenergie erforderlich; Versorgung über Netzspannung
- Hilfskontakte potentialfrei
- LED- Blinkmelder (rot/grün)
- Testtaster
- Weitere Informationen unter Downloads / Datenblatt
Details UL
Norme
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 160 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
SCCR: 100 kA
Valori meccanici
L x A x P: 106 x 200 x 137
peso: 117,0 kg/100
Poli: 3 poli
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
grado di protezione dal fronte: IP30

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

Connessioni
Not suitable for aluminium cables !


Box terminal:
1.5 - 70 mm² flexible cables, directly or with wire-end ferrules*, depending on contour of the lead 95 mm² could be connectable
1.5 - 10 mm² solid round
16 - 70 mm² stranded round
2x 10 mm², 2x 16 mm² and 2x 25 mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square
2x 10 - 35 mm² flexible identical cables placed side by side

lam. Cu. 9 - 13 mm wide
terminal space 13 mm x 13 mm

(*flexible cables of maximum cross-section may not fit when using wire-end ferrule)


für Anwendungen nach UL :
 nur Cu-Leitungen stranded/solid nach UL 486E
 AWG 12 - AWG 2/0
 Md 5,0 - 6,0 Nm / 44 - 53 lb.in.

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
live grip lugs required: Sì
potenza diss. max. ammissibile del fusibile inserito: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Fuse monitoring

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

03849000
Bloccaggio coperchio
per filo sigillo
Gr. NH 00
Di Più

33156000
microswitch di segnalazione posizione coperchio
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
Di Più

33315000
calotta di protezione, 2 pezzi
per basi sezion. Quadron NH00
Gr. NH 00
Di Più

33317000
striscia di copertura per montaggio laterale
per basi sezion. Quadron NH00
Gr. NH 00
Di Più

33915000
connessione ausiliario per morsetto a gabbia
connettore piatto EN 61210  6,3 x 0,8
per: QCB-NH00, QCS-NH00, QCS-160
Di Più

78105000
cornice, doppia
232 x210, non per 33221, 33222
Gr. NH 00
Di Più

78893000
cornice singola
130 x 210, non per 33221, 33222
Gr. NH 00
Di Più

79811000
copertura terminali sup/ inf per capicorda
Gr. NH 00
per: 33200, 33208, 33329, 33394, 33398, 33420
Di Più

32594000
CrossLink®60Classic
adattatore 160 A, ricambio
adattatore
Di Più

Similar products

33206000
QUADRON®60Classic
base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto
Morsetti a gabbia, uscita in basso/ alto
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33198000
QUADRON®60Classic
base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto
morsetti a gabbia
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33398000
QUADRON®60Classic
base sezion. per fus. NH00 160 A, per barre, uscita in basso / alto
vite M8
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più
