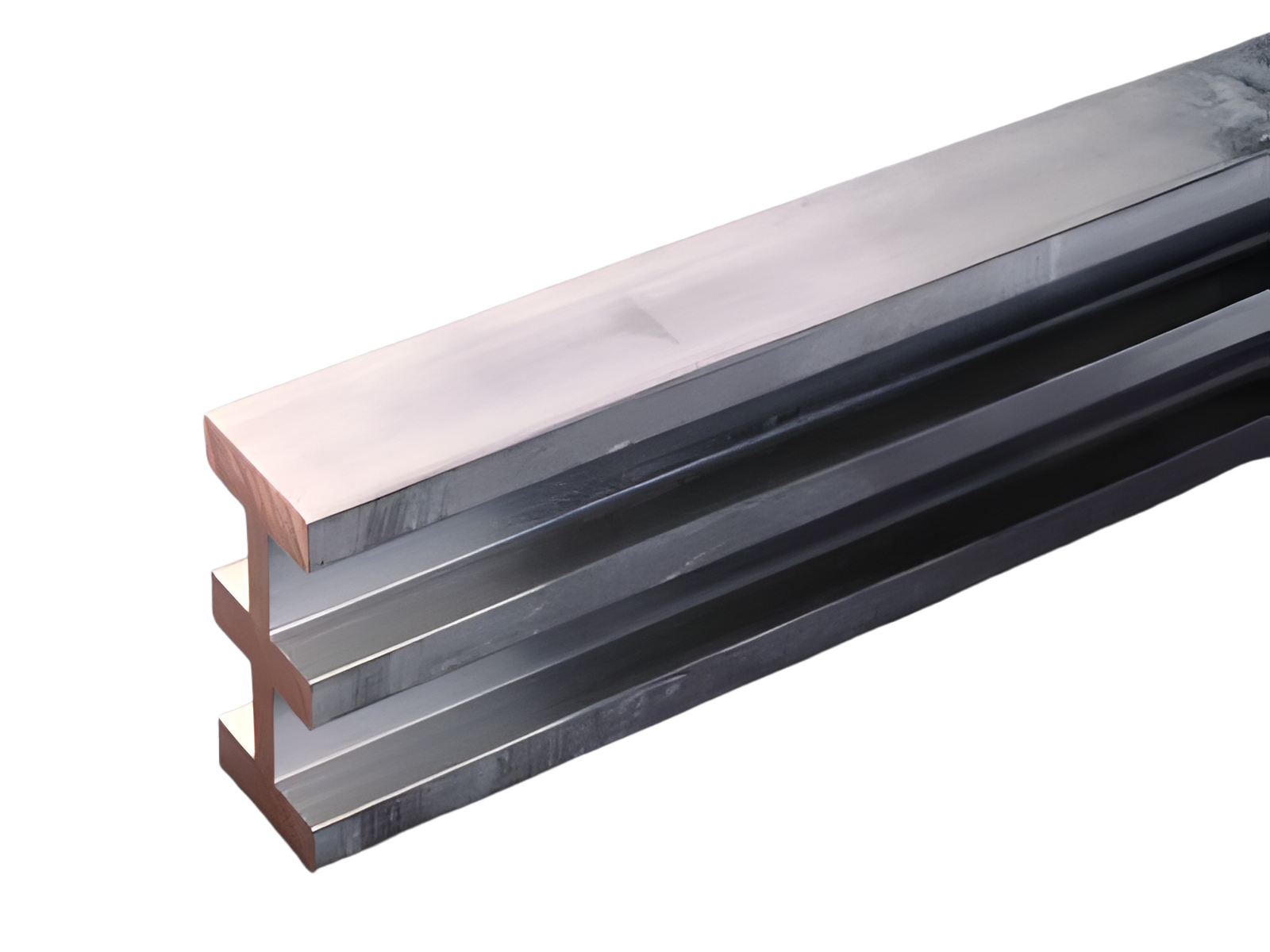

Barra con profilo TTT, 1140mm² (01189)

The picture may show a similar product.

Descrizione

Cod.art.: 01189000

Barra con profilo TTT, 1140mm²

lunghezza 653 mm, stagnata

Montaggio

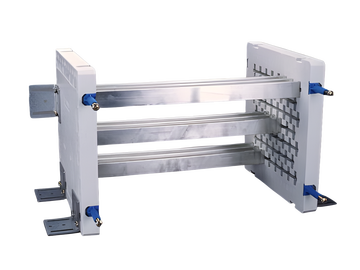

60Classic, centre feed unit

Vantaggi prodotto

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

gruppo di prodotto	06
sottogruppo prodotto	92

pz/ conf.	1
EAN	4021267011895

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

CSA , UL , DNV GL

for UL feeder circuits >250V

type no.: HH1140-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 49,0 W.

(The power dissipation at full load would be 76,5 W.)

diagram current capacity (IEC)

Details UL
Norme
UL 508

for UL feeder circuits >250V

Considerando l'alzamento ammissibile della temperatura con le condizioni specifiche di installazione, secondo UL ( file E197039) è possibile seguente carico di corrente
corrente max. secondo UL508:	1800 A
Prestare attenzione alle tensioni nominali del supporto scelto.

Valori meccanici
L x A x P:	653 x 30 x 70
peso:	672,3 kg/100
Sezione:	1.140 mm²

Edge radius 0.5

Application notes

Per il suo utilizzo rispettare la capacità di isolamento del supporto scelto.

short-circuit withstandability:	see product description of the used busbar support

for UL feeder circuits >250V
