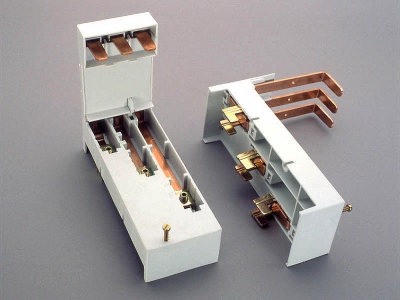

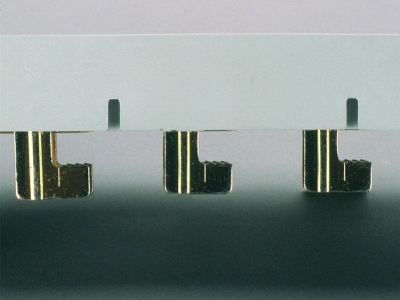

Adattatore 100 A / 400 V, speciale (32226)

The picture may show a similar product.

Descrizione

Cod.art.: 32226000

Adattatore 100 A / 400 V, speciale

70 x 182

per Siemens S3

non più disponibile; Articolo sostitutivo: 32981

Montaggio

60Classic

gruppo di prodotto	05
sottogruppo prodotto	28

pz/ conf.	2
EAN	4021267322267

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

CSA , UL

type no.: 4610.1

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	100 A
tensione nominale (IEC) AC:	400 V

tensione nominale di isolamento U_i AC:	400 V
tensione di picco U_imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,1 W.

(The power dissipation at full load would be 4,9 W.)

Details UL
Norme
UL 508

Electrical data UL
corrente nominale (UL):	100 A
tensione nominale (UL) AC:	400 V
frequenza nominale (UL):	50 / 60 Hz

Valori meccanici
L x A x P:	70 x 182 x 160
peso:	53,4 kg/100
Poli:	3 poli

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
Avvisi e consigli	Special adapter for Siemens S3 (3RV1x4...), ABB MS49x. For safe mechanical and electrical connection of the devices to the busbar.
