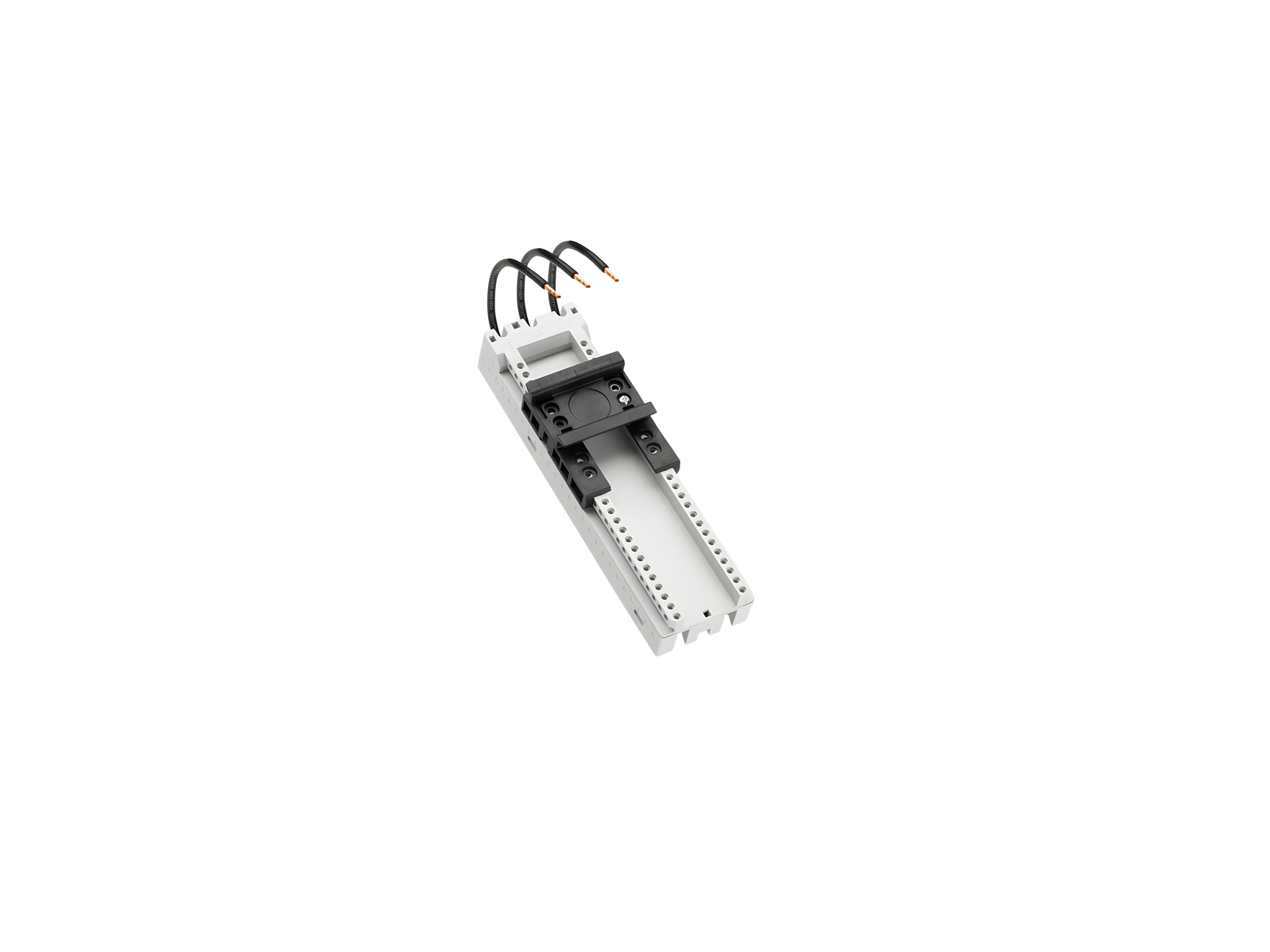

Adattatore 32 A (32686)

The picture may show a similar product.

Descrizione

Cod.art.: 32686000A

EQUES^®CrossBoard

Adattatore 32 A

1 guida DIN scorrevole, con cavi AWG 10 (6 mm²) lungh. 160 mm, per comp. con mors. a molla

45 x 160

con CrossLink® interface

Montaggio

CrossBoard® 125A / 250A, CrossBoard® 800 A

Vantaggi prodotto

Conductor ends ultrasonic compressed.
Click mechanism when pushing onto the CrossBoard®.

gruppo di prodotto	05
sottogruppo prodotto	21

pz/ conf.	1
EAN	4021267326869

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

IEC (CB) , UL

for UL feeder circuits >250V

type no.: EQ45-BC

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	32 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	800 V
tensione di picco U_imp:	6 kV

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	30 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	5 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	65 kA
	with any NKJH/7 Comb. Motor Controller 32 A / 480 V AC

Valori meccanici
L x A x P:	45 x 160 x 45
peso:	16,9 kg/100
Poli:	3 poli

Application notes

Avvisi e consigli	For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the CrossBoard®.

short-circuit withstandability:	the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter

for UL feeder circuits >250V
