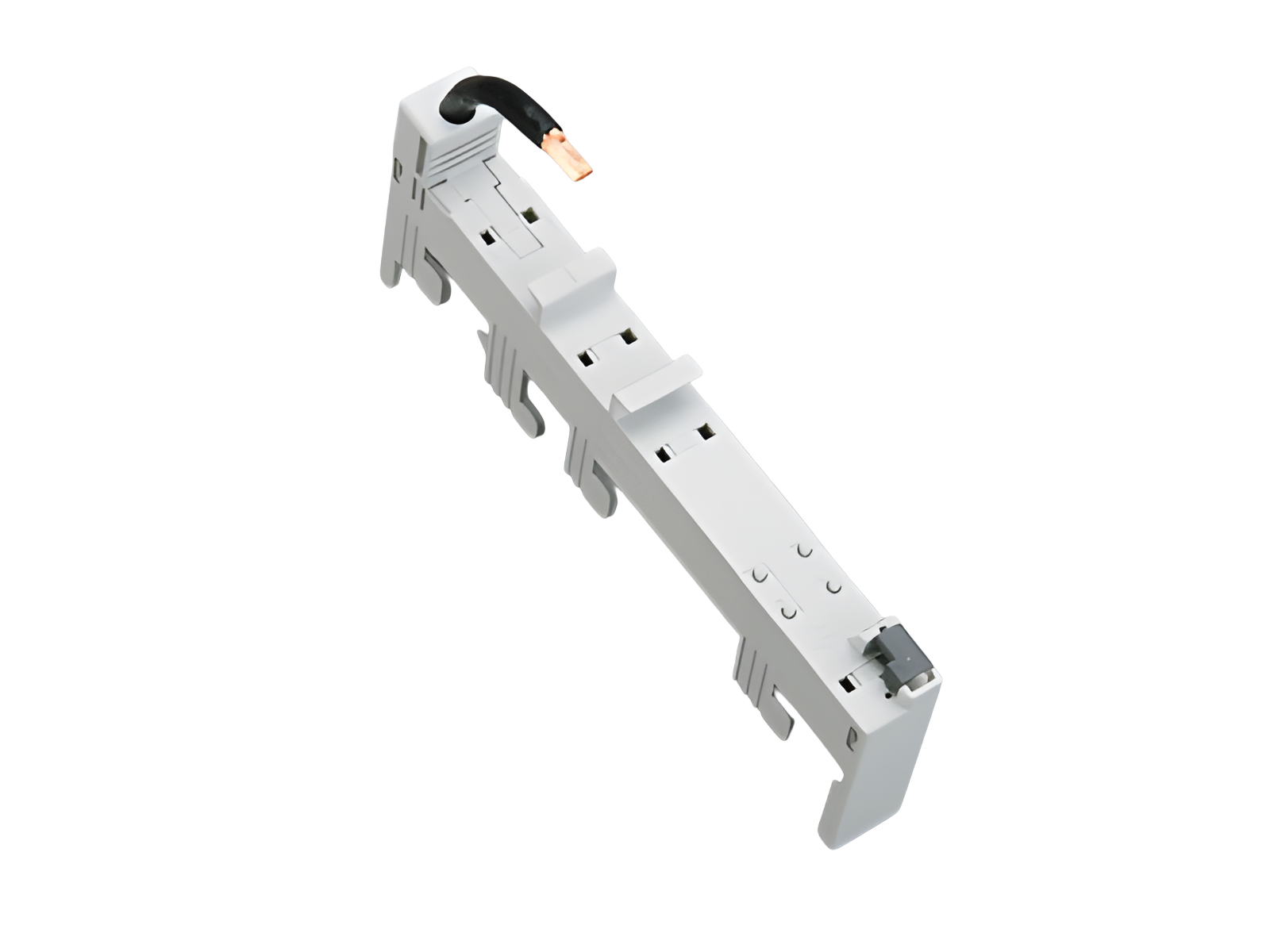

Adattatore componibile, 1p, 63 A (32630)

The picture may show a similar product.

Descrizione

Cod.art.: 32630000

EQUES^®30Compact

Adattatore componibile, 1p, 63 A

con 1 guida DIN fissa

18 x 160 / 10 mm²

per barre 12 x 5

Montaggio

30Compact 5P

gruppo di prodotto	05
sottogruppo prodotto	20

pz/ conf.	12
EAN	4021267326302

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	63 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	800 V
tensione di picco U_imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

Valori meccanici
L x A x P:	18 x 160 x 73
peso:	6,6 kg/100
Poli:	1 polo
per barre:	12 x 5

for circuit breakers

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

31390000
sacchettino con 100 connettori
connettore per accoppiare adattatori componibili (100pz)
per 50 accoppiamenti
