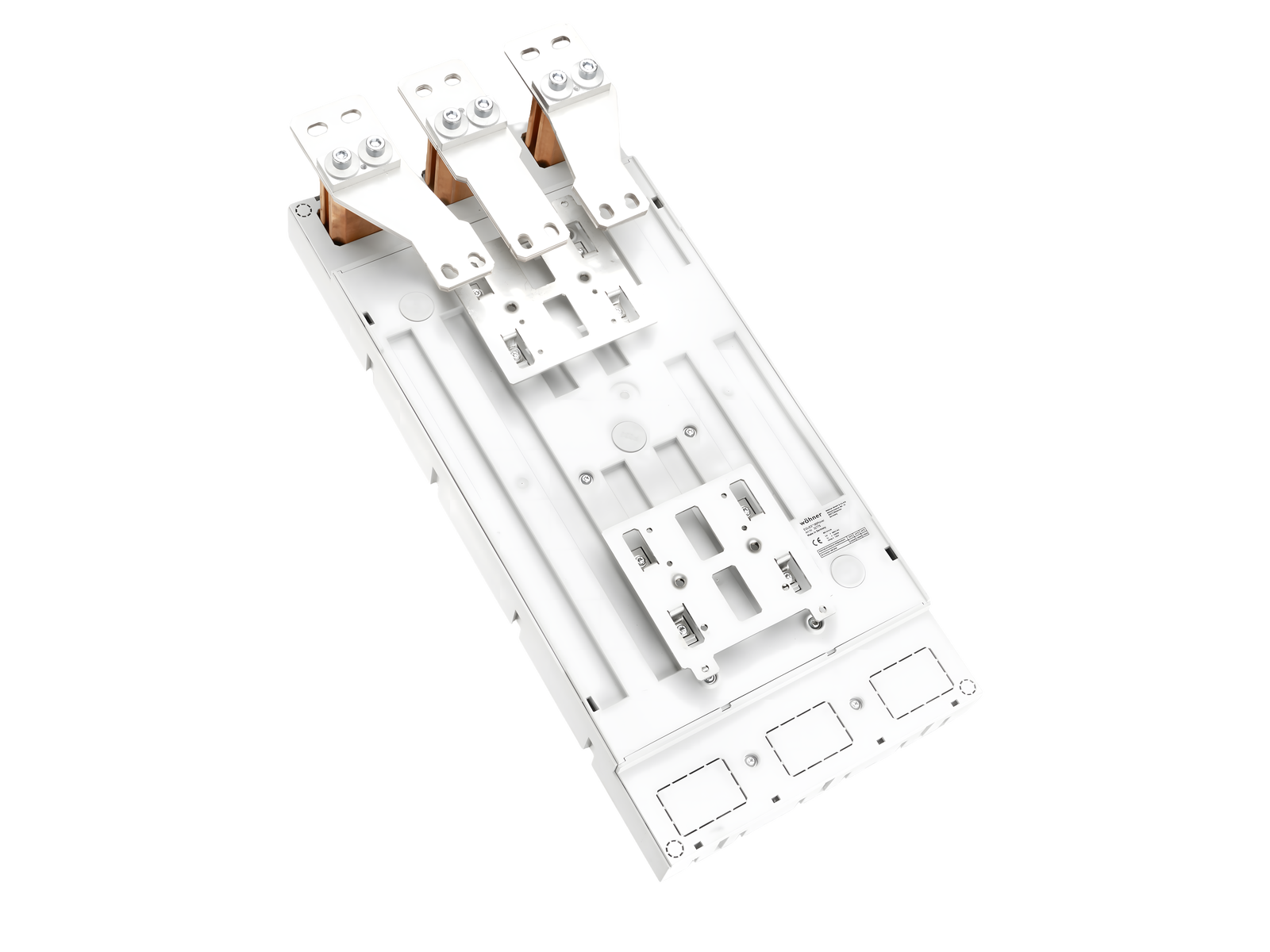

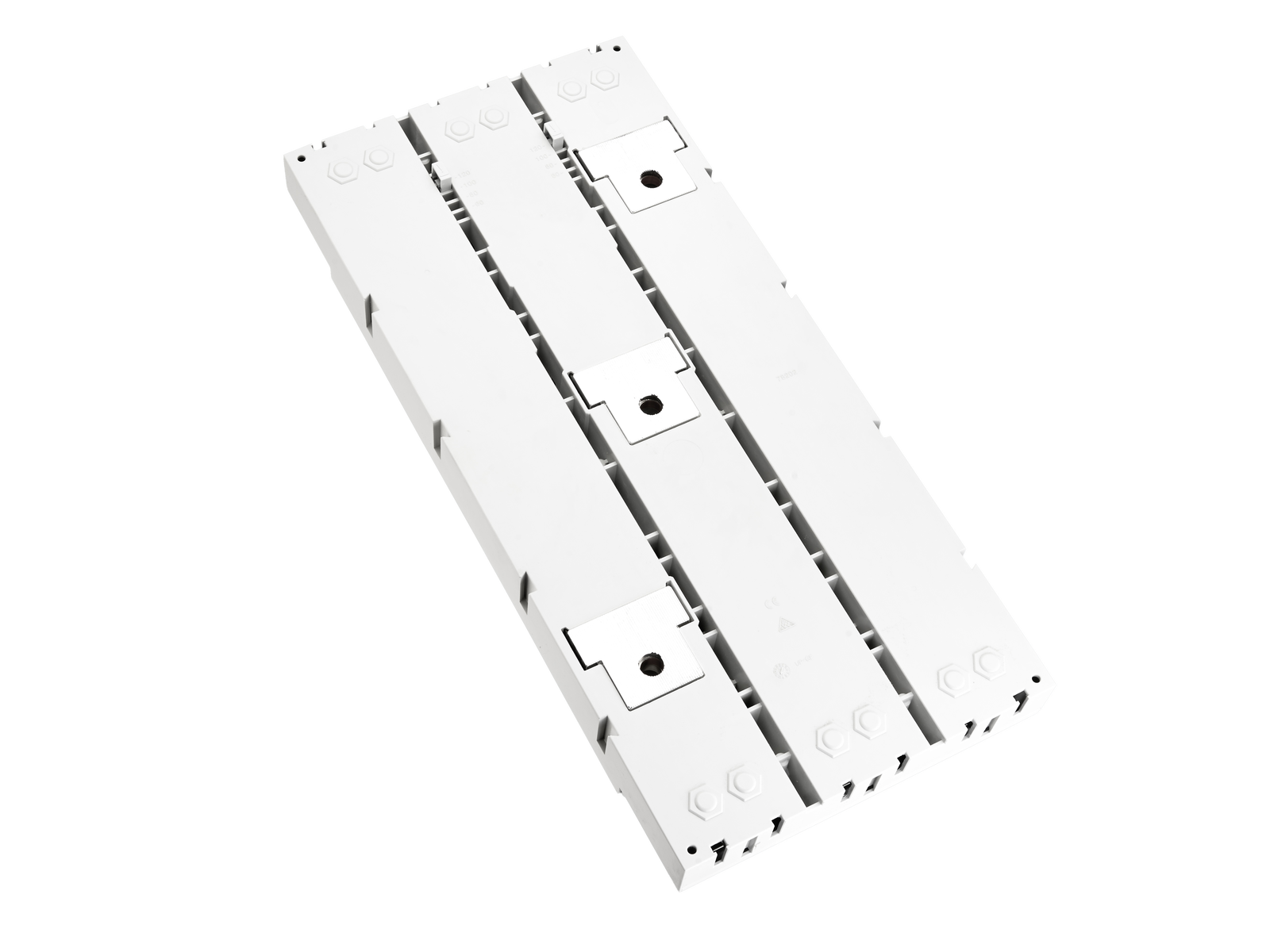

Adattatore 1440 A (32809)

The picture may show a similar product.

Descrizione

Cod.art.: 32809000A

EQUES^®185Power

Adattatore 1440 A

300 x 652, coll.al sistema in alto, mont.su barre forate

per GE FK1600, Legrand DPX³ 1600

per barre 30, 40, 60, 80, 100, 120 x 10

not suitable for systems with CrossLink protection modules

Montaggio

185Power

gruppo di prodotto	05
sottogruppo prodotto	48

pz/ conf.	1
EAN	4021267328092

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: EQ185-A1600-S

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	1440 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

800 V

tensione nominale di isolamento U_i AC:	1000 V
tensione nominale di isolamento U_i DC:	1000 V
tensione di picco U_imp:	12 kV

resistenza nom. alla corrente di picco I_pk max.:

106 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 350,7 W.

(The power dissipation at full load would be 548,0 W.)

mit Legrand DPX³ 1600 oder GE FK1600, nur geeignet für Verbindung oben, bis 1440A einsetzbar!

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	1200 A
tensione nominale (UL) AC:	1000 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	50 kA
	3 cycles (without OPD) @ 1000 V AC

Valori meccanici
L x A x P:	300 x 652 x 85
peso:	2950,0 kg/100
Poli:	3 poli
per barre:	30, 40, 60, 80, 100, 120 x 10

CT can be integrated in the device:

Application notes


short-circuit withstandability:	the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

32983000
Trasformatore 630 A / 5 A
5 VA / class 1
Di Più

32984000
Trasformatore 800 A / 5 A
5 VA / class 1
Di Più

32985000
Trasformatore 1000 A / 5 A
5 VA / class 1
Di Più

32986000
Trasformatore 1250 A / 5 A
5 VA / class 1
Di Più

32987000
Trasformatore 1600 A / 5 A
5 VA / class 1
Di Più

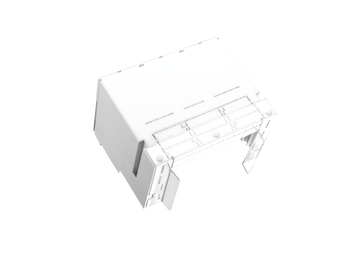

32701000A
Calotta terminali IP20 (frontale)
incl. 3 coperture sup.
larghezza 300mm
per: Eaton NZM4, GE FK1600, Legrand DPX³ 1600
Di Più

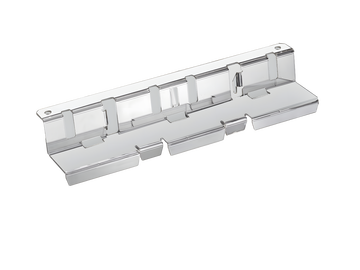

32704000A
Calotta terminali IP20 (retro) per adattatori
per tutte le versioni di adattatori
Di Più
