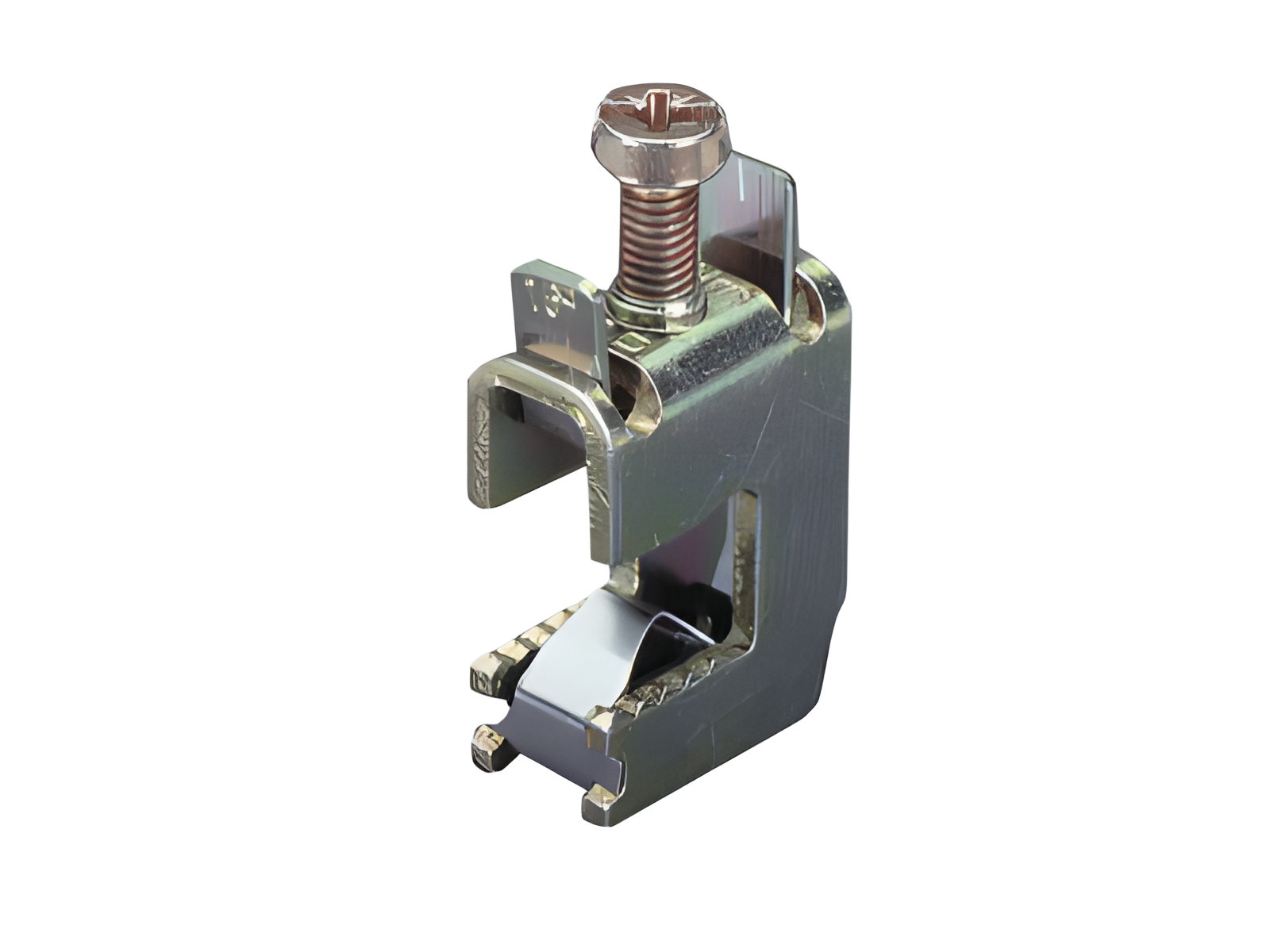

Morsetto universale (01289)

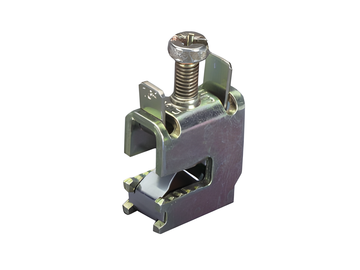

The picture may show a similar product.

Descrizione

Cod.art.: 01289000

CRITO^®

Morsetto universale

1.5 - 16 mm², AWG 16 - 6

per barre barre piatte 10 mm

Montaggio

60Classic, 30Compact 3P

Vantaggi prodotto

Terminal with integrated holding spring, captive clamping screw and opened terminal space.
Indication of nominal cross-section and tightening torque noted on the terminal.

gruppo di prodotto	07
sottogruppo prodotto	03

pz/ conf.	100
EAN	4021267012892

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

CSA , UL , DNV GL

type no.: 525

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
corrente nominale (IEC):	65 A
tensione nominale (IEC) AC:	800 V

resistenza nom. alla corrente di picco I_pk max.:

30.6 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1500 V
corrente d'impiego max. (IEC):	180 A

Details UL
Norme
UL 508

suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	65 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz
for wires UL:	Cu 75°C

Valori meccanici
L x A x P:	12 x 23 x 25
peso:	2,3 kg/100
per barre:	barre piatte 10 mm

Connessioni
min. cross-section:	1,5 mm²
max. cross-section:	16 mm²
Alveolo di serraggio:	7 x 7
Md min.:	3,2 Nm
Md max.:	4,8 Nm
Not suitable for aluminium cables !
for wires UL:	Cu 75°C

1,5 - 16 mm² / AWG 14 - AWG 6 cavi flessibili, direttam. o con ferrula, cavi rotondi rigidi e multifilari, bandelle flessibili 8 x 6 x 0,5 (cavi flessibili con ferrula potrebbero no più entrare, se scelti con sezione max. )

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.


Il possibile utilizzo per "feeder circuits" (rispetto delle "feeder spacings" come richieste) dipende dalla condizioni di installazione.
