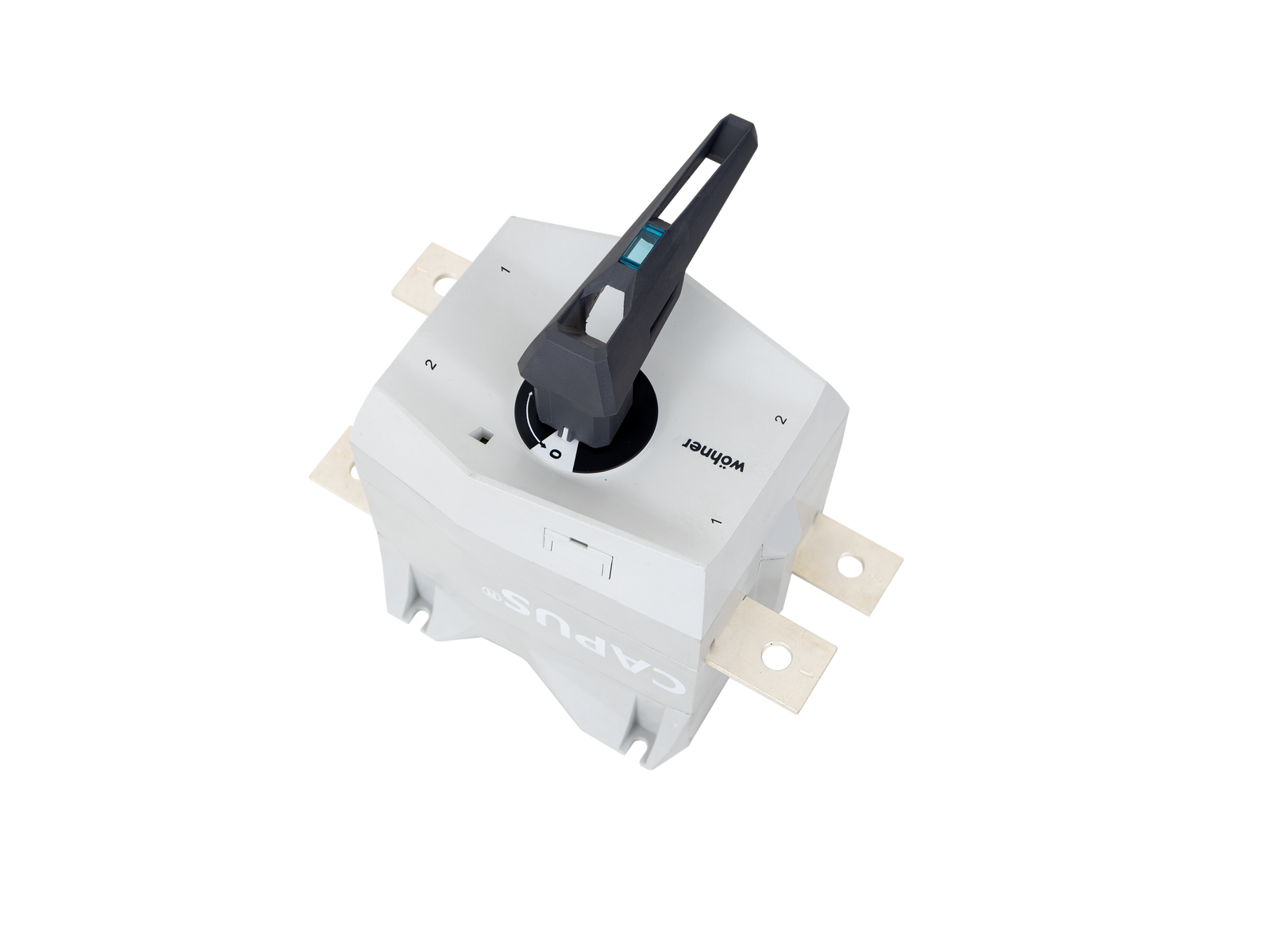

The picture may show a similar product.
Cod.art.: 23051 000AD
CAPUS Panel
Sezionatore sottocarico, 2 poli
screw M10
400 A
UL version
for mounting plate
disponibile a breve
Montaggio
Panel
| gruppo di prodotto | 14 |
| sottogruppo prodotto | 07 |
| pz/ conf. | 1 |
| EAN | 4021267230517 |
| ECLASS 14.0 | 27371403 |
| ETIM 5.0 | EC000216 |
| ETIM 8.0 | EC000216 |
| ETIM 10.0 | EC000216 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020
UL98B
Omologazioni
UL , CCC
type no.: CP-PV-1500/400
EAC Type: LTS
naming acc. to UL: open type switch, manual, for use in photovoltaic systems
| grandezza: | 1 |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 |
| Valori elettrici | |
| tensione nominale di isolamento Ui DC: | 1500 V |
| potere nominale di chiusura: | 10 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 7.0 W.
(The power dissipation at full load would be 11.0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| min. permitted operation temperature | -25°C |
| max. permitted operation temperature | 50°C |
| Gebrauchskategorien siehe Datenblatt (unter Downloads) |
| Details UL | |
| Norme | |
| UL98B |
| Electrical data UL | |
| corrente nominale (UL): | 400 A |
| tensione nominale (UL) DC: | 1500 V |
| SCCR unprotected max.: | 10 kA |
| SCCR protected max.: | 40 kA |
| Valori meccanici | |
| L x A x P: | 121 x 151 x 158 |
| peso: | 305.0 kg/100 |
| Poli: | 2 poli |
| Mounting: | for mounting plate |
| grado di protezione: | IP20 |
| in posizione verticale: | Yes |
| in posizione orizzontale: | Yes |
| Connessioni | |
| screw connection | |
| M10 | |
| max. cross-section UL: | 1 1/4" x 1/4" |
| torque (UL): | 177 lb-in |
| Proprietà materiali | |
| halogen-free: | Yes |
sezionamento tutti poli in contemporaneo
|
il sezionatore viene fornito senza maniglia, occorre ordinarla a parte |
|
23961
000AD
Copertura copriterminali, per innesto lato sup. / inf.
per la copertura di tutti terminali di un lato, trasparente
per 2 poli
per: Capus DC Switch
disponibile a breve
Di Più
23962
000A
microswitch di segnalazione posizione maniglia
1 NC + 1 NA, connettori piatti 6,3 x 0,8
per: Capus DC Switch
disponibile a breve
Di Più
23964
000AD
manovra diretta, nera
per: Capus DC Switch
NUOVO
Di Più
33913
000
prolunga albero 490 mm
per: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Di Più
33912
000
prolunga albero 290 mm
per: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Di Più
23965
000A
manovra per meccanismo di bloccoporta, nera
nero, con maniglia
mecc. bloccoporta escludibile, attivabile
per: Capus DC Switch
NUOVO
Di Più
