Adattatore 570 A, 3p (32150)

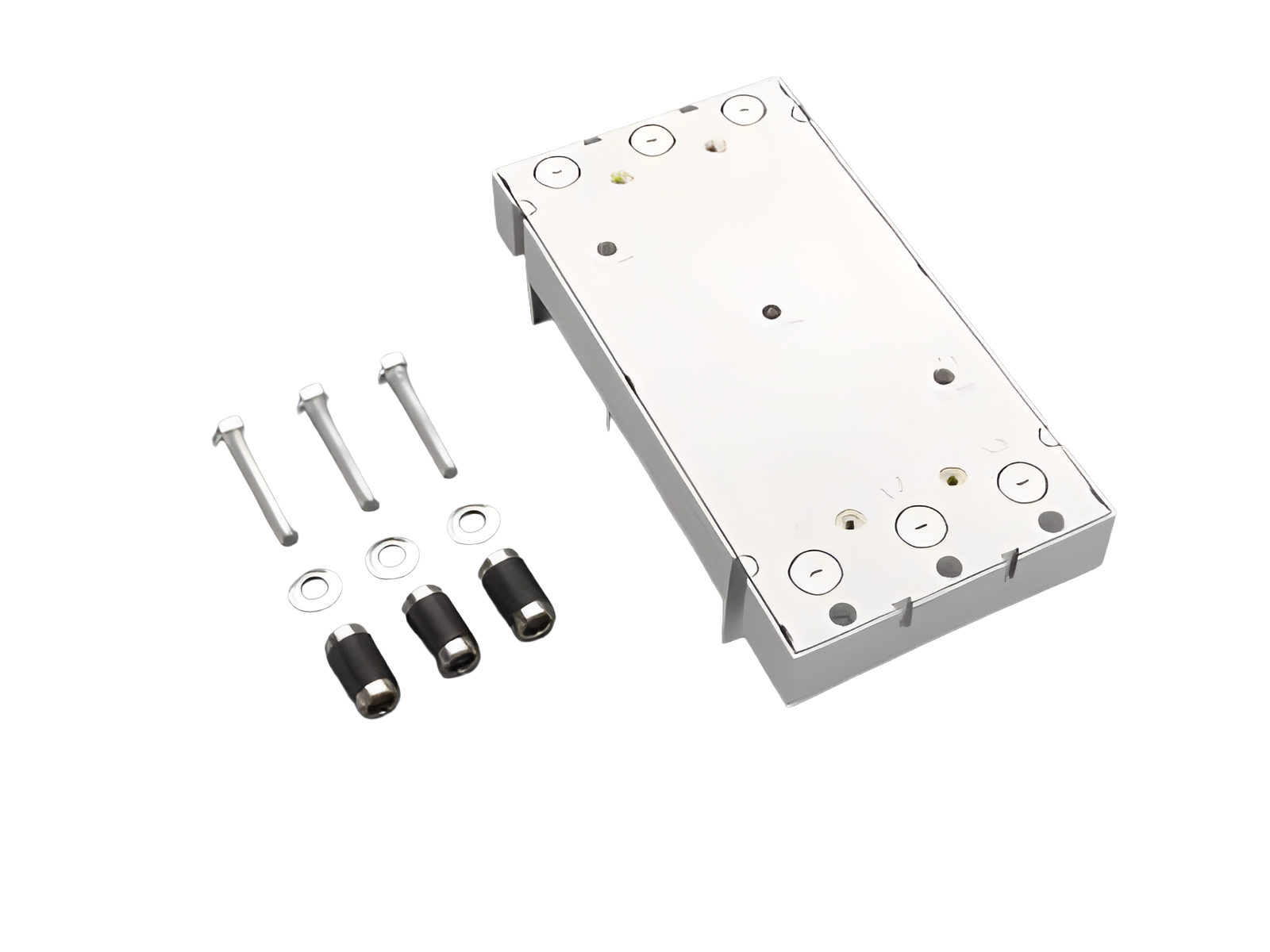

The picture may show a similar product.

Descrizione

Cod.art.: 32150000A

EQUES^®60Classic

Adattatore 570 A, 3p

140 x 270

coll. al sistema in alto o basso

per Noark Ex9M3

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

NUOVO

Montaggio

60Classic

gruppo di prodotto	05
sottogruppo prodotto	42

pz/ conf.	1
EAN	4021267321505

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

CSA , UL , DNV GL

for UL feeder circuits >250V

type no.: 60630.1-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	570 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	800 V
tensione di picco U_imp:	6 kV

NS 630: 35 kA @ 600 V / I_d = 37 kA
NS 630: 100 kA @ 400 V / I_d = 46 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 25.7 W.

(The power dissipation at full load would be 40.2 W.)

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	600 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR protected max.:

65 kA

SCCR:

50 kA with DIVQ/7 600 A / 600 V AC
65 kA with DIVQ/7 600 A / 480 V AC

Valori meccanici
L x A x P:	140 x 270 x 35
peso:	222.6 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

Application notes

Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 10 mm vorhanden sein.

short-circuit withstandability:	the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
