The picture may show a similar product.
Cod.art.: 01508 000
Supporto per barre UL
3p, con fori di fissaggio interni
per barre 12, 20, 30 x 5, 10
Montaggio
60Classic
| gruppo di prodotto | 06 |
| sottogruppo prodotto | 09 |
| pz/ conf. | 10 |
| EAN | 4021267015084 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Norme
IEC 61439-1:2020
UL 508
Omologazioni
CSA , UL , DNV GL
for UL feeder circuits >250V
type no.: S620-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| tensione nominale (IEC) AC: | 800 V |
| frequenza nominale (IEC): | 50 / 60 Hz |
| tensione nominale di isolamento Ui AC: | 1000 V |
| tensione di picco Uimp: | 8 kV |
| resistenza nom. alla corrente di picco Ipk max.: | 70 kA |
| corrente nom. di breve durata Icw (1,0 s) max.: | 34.2 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 1500 V |
go to calculation for 3-pole system (IEC) |
| Details UL | |
| Norme | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 22 kA |
| 400mm support spacing | |
| SCCR protected max.: | 100 kA |
| see mounting instruction |
| Valori meccanici | |
| L x A x P: | 20 x 191 x 51 |
| peso: | 14.0 kg/100 |
| Poli: | 3 poli |
| per barre: | 12, 20, 30 x 5, 10 |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
| for UL feeder circuits >250V | |
| To maintain the increased air and creepage sections as per UL 508A, the spacer or the base plate is to be used. |

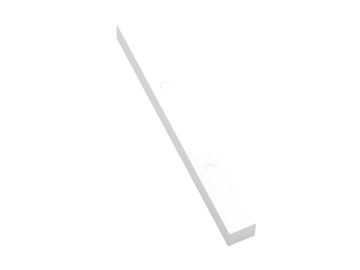

01358
000A
Distanziatore UL
per supporto 01 508
per applicazioni sec. UL
