Commutatore sottocarico, 3poli + N (23121)

The picture may show a similar product.

Descrizione

Cod.art.: 23121000AD

CAPUS^®Panel

Commutatore sottocarico, 3poli + N

vite M6

160 A

N sul lato destro

for mounting plate

BB32-160/3+N

NUOVO

Montaggio

Panel

gruppo di prodotto	14
sottogruppo prodotto	32

pz/ conf.	1
EAN	4021267231217

ECLASS 6.1	27371403
ECLASS 7.1	27371403
ETIM 4.0	EC000216
ETIM 5.0	EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

type no.: BB32-160/3P+N

Dati tecnici

grandezza:

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

rated short-time withstand current I_cw (0.1 s) max.:	9 kA
potere nominale di chiusura:	10 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 96.3 W.

(The power dissipation at full load would be 150.4 W.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)

Valori meccanici
L x A x P:	206 x 140 x 244
peso:	280.0 kg/100
Poli:	3 poli + N
Mounting:	for mounting plate

N is switched leading when switched on, lagging when switched off

Application notes

Avvisi e consigli

passes Null when reversing

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing

| Dimensioned drawing #2

| Data sheet

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

23922000AD
asta lungh. 300 mm
per: S32 160 A
NUOVO
Di Più

23932000AD
CAPUS^®Panel
mecc. manovra rinviata
grigio scuro, senza maniglia
con mecc. bloccoporta, lucchettabile
per: BB32 160 A
NUOVO
Di Più

23935000AD
CAPUS^®Panel
Calotta di protezione terminali
per la copertura di tutti terminali, grigia
per: BB32 160 A
NUOVO
Di Più

23941000AD
CAPUS^®Panel
Barre di collegamento
per: BB32 160 A 3P+N
NUOVO
Di Più

23920000AD
microswitch di segnalazione posizione maniglia
1 NC + 1 NA, connettori piatti 6,3 x 0,8
per: S32 160 A
NUOVO
Di Più

23921000AD
microswitch di segnalazione posizione maniglia
1 NC + 1 NA, connettori piatti 6,3 x 0,8
per: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
NUOVO
Di Più

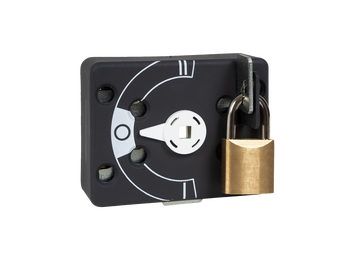

23957000AD
CAPUS^®Panel
locking device for direct drive
per: S32-1
NUOVO
Di Più
