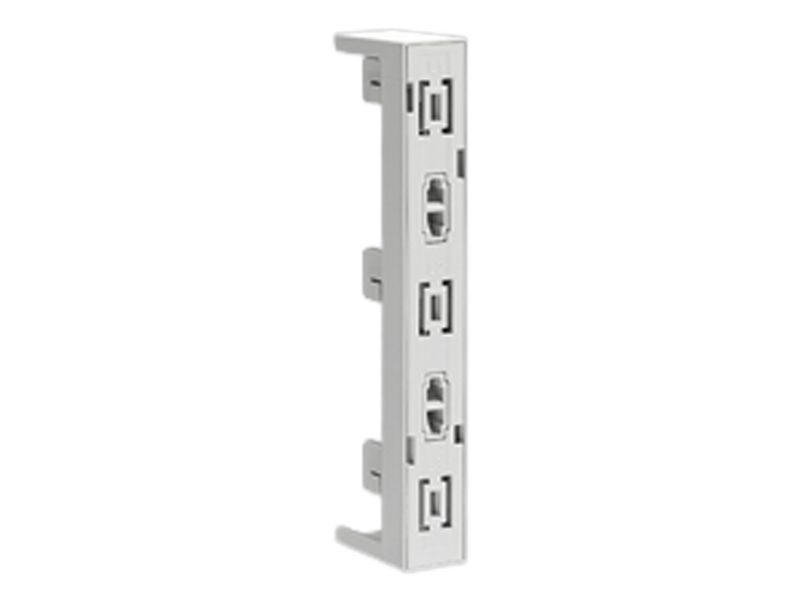

adattatore 25 A, ricambio (36114)

The picture may show a similar product.

Descrizione

Cod.art.: 36114 000B

EQUES®60Classic

adattatore 25 A, ricambio

adattatore

con CrossLink® interface

Montaggio

60Classic

gruppo di prodotto 05
sottogruppo prodotto 58
pz/ conf. 1
EAN 4021267361143
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Certificazioni

Norme

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Omologazioni

UL , Atex

for UL feeder circuits >250V

type no.: MCC-60

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

Omologazione CCC : no certification required

Type-Examination Certificate: PTB13AT3001

Dati tecnici

Details IEC
Norme
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Electrical data IEC
corrente nominale (IEC): 25 A
tensione nominale (IEC) AC: 690 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.2 W.

(The power dissipation at full load would be 0.3 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 725 V
Details UL
Norme
UL 60947-1
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 12.5 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
Valori meccanici
L x A x P: 22.5 x 200 x 42
peso: 11.0 kg/100
Poli: 3 poli

Istruzioni per l'uso

determined by main product

for UL feeder circuits >250V
