Cod.art.: 33625 000A
QUADRON®185Power Speed

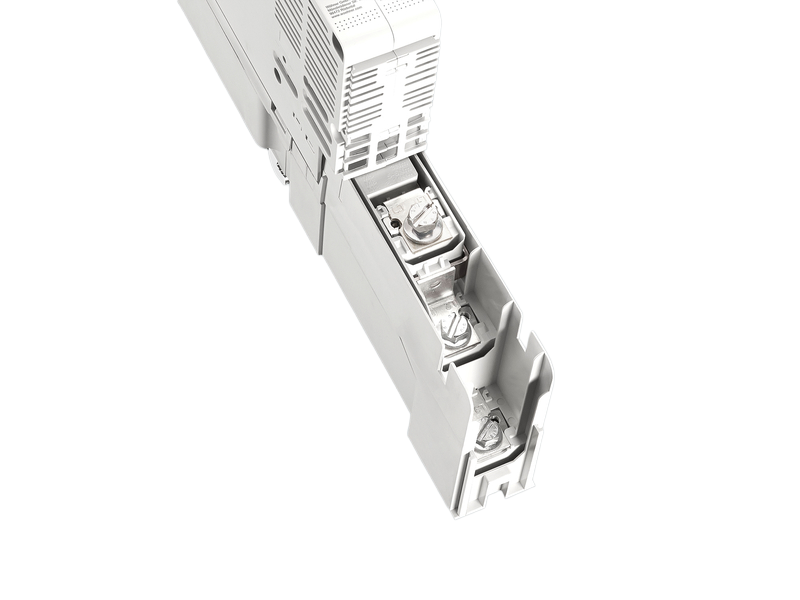

Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in basso M8
mont. su barre forate, con monit. fusibili
operator independent switching (snap-action mechanism)
per barre 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Montaggio
185Power
Vantaggi prodotto
When the cover is open, all touchable parts are voltage-free
Operator-independent switching
Lockable cover with double-bit lock
Mixed installation with all components 185Power
Can be sealed when switched on or off
Can be locked with up to 3 padlocks when switched off
| gruppo di prodotto | 18 |
| sottogruppo prodotto | 52 |
| pz/ conf. | 1 |
| EAN | 4021267336257 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Omologazioni
IEC (CB)
type no.: QS185-00
| per fusibili di grandezza: | NH 000, NH 00 |
| fusibile secondo norma: | IEC / HD 60269-2 |
| potenza diss. max. ammissibile del fusibile inserito: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 160 A |
| tensione nominale (IEC) AC: | 400 V |
| tensione nominale di isolamento Ui AC: | 400 V |
| tensione di picco Uimp: | 4 kV |
| Categoria d'impiego AC: | AC-23B 160A/400V |
| corrente nom. di cto cto condizionata da fusibili (AC): | 100 kA / 400 V |
| 120 kA / 400 V | |
| secondo prove fatte con fusibili di caratteristica: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 35.2 W.
(The power dissipation at full load would be 55.0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
| The use of knife links is not permitted. The rated values specified in this product description apply exclusively to the use of fuses. | |
| distance to grounded parts = 0mm at 120kA | |
| Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Valori meccanici | |
| L x A x P: | 50 x 859 x 272 |
| peso: | 485.0 kg/100 |
| per barre: | 30, 40, 60, 80, 100, 120 x 10 |
| CT can be integrated in the device: | ja |
| grado di protezione dal fronte: | IP30 |
Type of fastening:
can be screwed onto drilled busbar
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
|
Verwendete Variante der Sicherungsüberwachung: IL9075.12/010 |
|
| potenza diss. max. ammissibile del fusibile inserito: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
