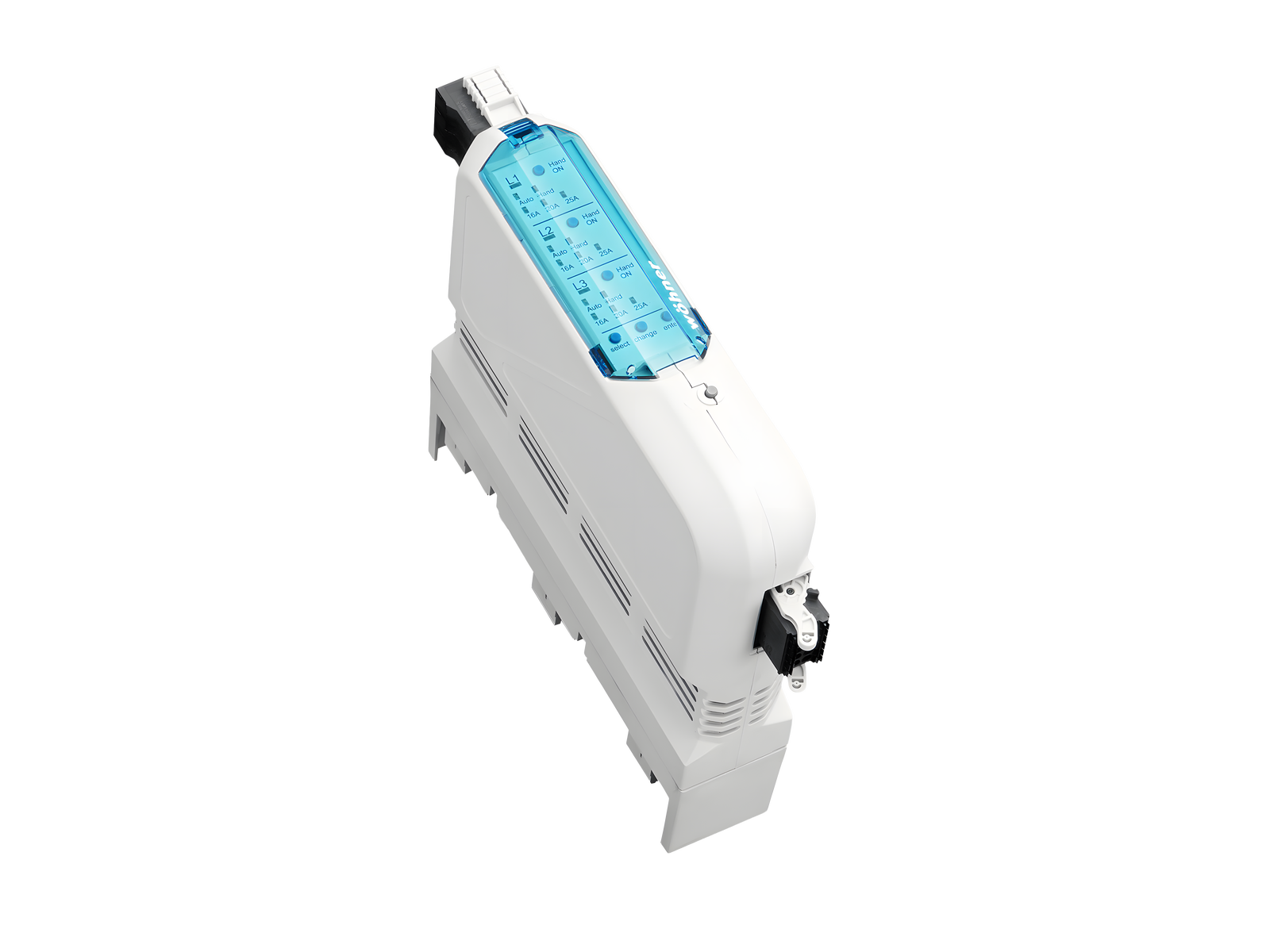

Switch ibrido , per 1 carico 3p opp.3 carichi 1p (36152)

The picture may show a similar product.

Descrizione

Cod.art.: 36152000A

OMUS^®30Compact

Switch ibrido , per 1 carico 3p opp.3 carichi 1p

Switch per carichi ohmici, 25 A (IEC)

per barre 12 x 5, 10

per carichi ohmici

con CrossLink®Technology

Montaggio

30Compact 3P

Vantaggi prodotto

Up to 25A continuous current, including power monitoring
3 phase switching or independent phase switching is possible
Built-in functions for energy supply, fuse protection and switching
More than 30 million operating cycles through hybrid technology

gruppo di prodotto	21
sottogruppo prodotto	15

pz/ conf.	1
EAN	4021267361525

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

Certificazioni

Norme

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

Omologazioni

IEC (CB)

type no.: OM25-H-30

Dati tecnici

Details IEC
Norme
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-3:2014

Electrical data IEC
corrente nominale (IEC):	25 A
tensione nominale (IEC) AC:	400 V
tensione min. di impiego AC:	42 V

corrente min. del carico:	2 A
frquenza max. di commutazione :	1 Hz

reply contact:

1 NO + 1 CO

frequenza nominale (IEC):

50 Hz

tensione nominale di isolamento U_i AC:	500 V
tensione di picco U_imp:	2.5 kV

corrente nom. di cto cto condizionata da fusibili (AC):

30 kA / 400 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12.8 W.

(The power dissipation at full load would be 20.0 W.)

Valori meccanici
L x A x P:	36 x 160 x 144
peso:	62.8 kg/100
Poli:	3 poli
per barre:	12 x 5, 10

grado di protezione:

IP20

in posizione verticale:	Yes
in posizione orizzontale:	No

Connessioni
screw clamp connection
min. cross-section:	1.5 mm²
max. cross-section:	6 mm²
Md min.:	0.5 Nm
Md max.:	0.8 Nm

min. cross-section UL:	AWG 16
max. cross-section UL:	AWG 8
torque (UL):	7 lb-in

Application notes

permitted degree of polution:	2
Avvisi e consigli	komplett mit Sammelschienenadapter, Last- und Steuerstecker

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Operation instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Data sheet

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
