Adattatore 630 A (32745)

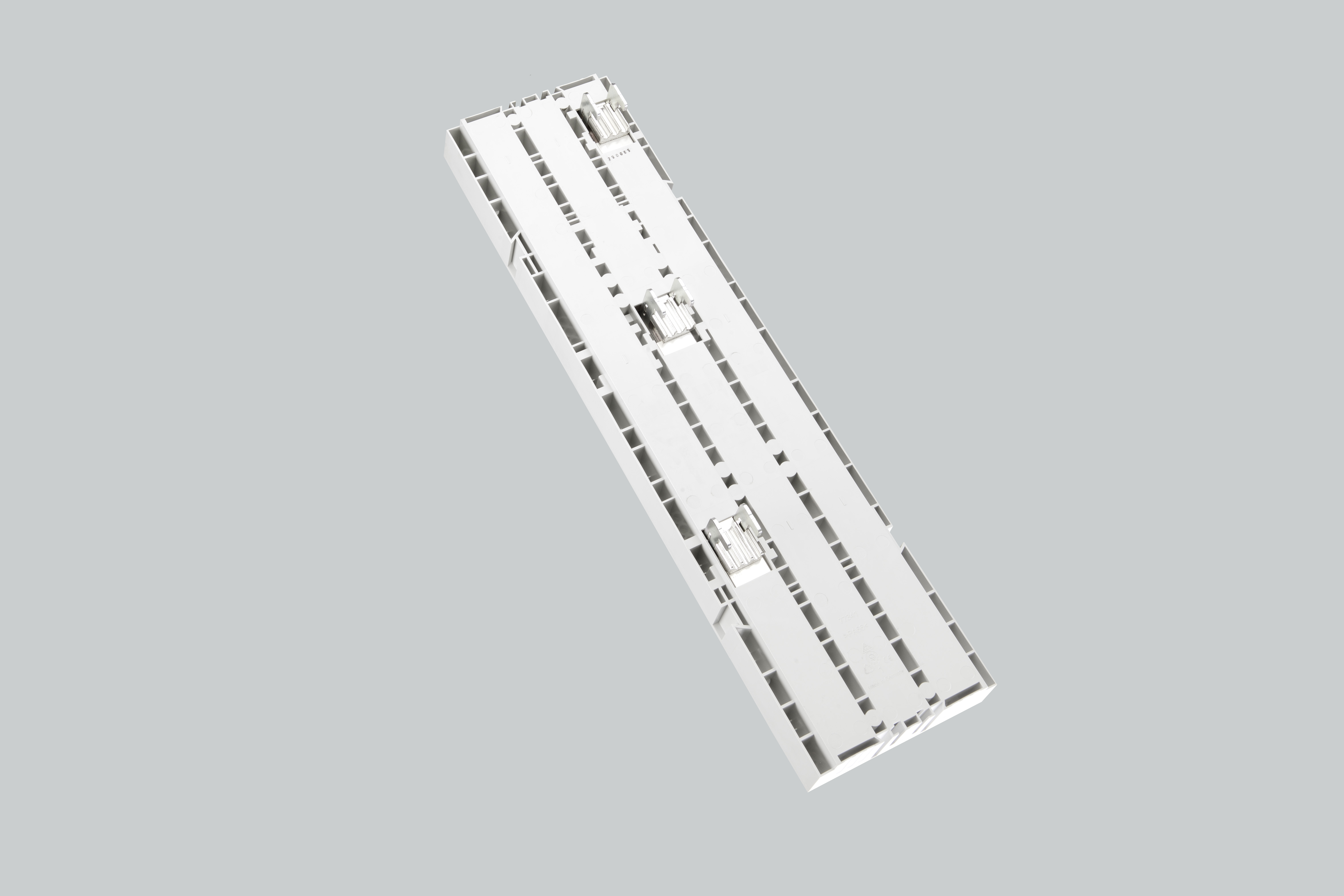

The picture may show a similar product.

Descrizione

Cod.art.: 32745000A

EQUES®185Power

Adattatore 630 A

versione universale fino a 630 A, distanza tra le fasi 43-46 mm

coll. al sistema in basso, mont.su barre non forate con cop.CrossLink®

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

Vantaggi prodotto

Device can be mounted covering the busbar support (in systems with and without CrossLink® touch-safe protection cover)

gruppo di prodotto 05
sottogruppo prodotto 48
pz/ conf. 1
EAN 4021267327453
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

UL

for UL feeder circuits >250V

type no.: EQ185-A630-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
corrente nominale (IEC): 630 A
tensione nominale (IEC) AC: 690 V
tensione nominale di isolamento Ui AC: 1000 V
tensione di picco Uimp: 12 kV
resistenza nom. alla corrente di picco Ipk max.: 63 kA
corrente nom. di breve durata Icw (1,0 s) max.: 30 kA

the following required reductions have been determined by tests:
with MCCB ABB Tmax T5, XT5
with MCCB Allen-Bradley 140G-K
with MCCB Eaton NZM3
with MCCB Schneider Electric NSX630
with MCCB Schrack MC3
with MCCB Siemens 3VA14, 3VM64
with MCCB Siemens 3VA23, 3VA24
with MCCB Siemens 3VA64

Power dissipation of the adapter:
at 500A => 58W
at 530A => 65W
at 565A => 73W
Details UL
Norme
UL 508
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 630 A
tensione nominale (UL) AC: 1000 V
frequenza nominale (UL): 50 / 60 Hz
tensione nominale (UL) DC: 1000 V
SCCR unprotected max.: 22 kA
3 cycles (without OPD) @ 600 V AC
Valori meccanici
L x A x P: 150 x 585 x 55
peso: 700.0 kg/100
Poli: 3 poli
per barre: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja

Application notes

Avvisi e consigli

ready for current transformer
short-circuit withstandability: the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)
