Trasformatore 800 A / 5 A (32984)

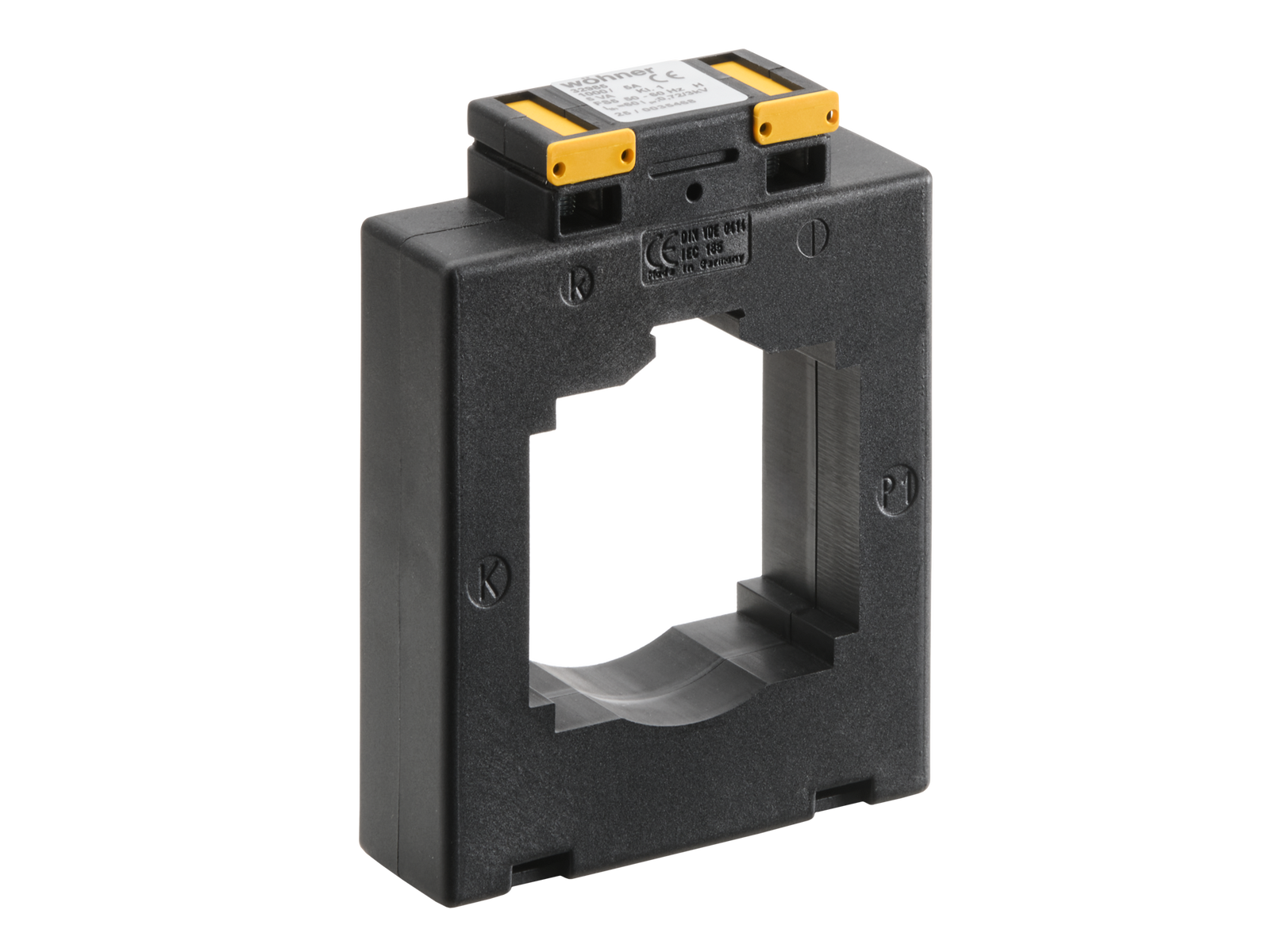

The picture may show a similar product.

Descrizione

Cod.art.: 32984000

Trasformatore 800 A / 5 A

5 VA / class 1

Montaggio

185Power

gruppo di prodotto 23
sottogruppo prodotto 05
pz/ conf. 1
EAN 4021267329846
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Certificazioni

Norme

IEC 61869-1:2007
IEC 61869-2:2012

Omologazione CCC : no certification required

Dati tecnici

grandezza: CT4
Details IEC
Norme
IEC 61869-1:2007
IEC 61869-2:2012
Electrical data IEC
prim. rated current Ipr: 800 A
sec. rated current: 5 A
Potenza nom. apparente: 5 VA
accuracy class (current): 1
tensione d'impiego max. Um: 720 V
corrente termica a breve durata Ith: 48 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1.6 W.

(The power dissipation at full load would be 2.5 W.)

Valori meccanici
L x A x P: 96 x 121 x 30
peso: 14.0 kg/100
piombabile: nein
Connessioni
flat connector
6,3 x 0,8 (DIN 46244-A)

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)
