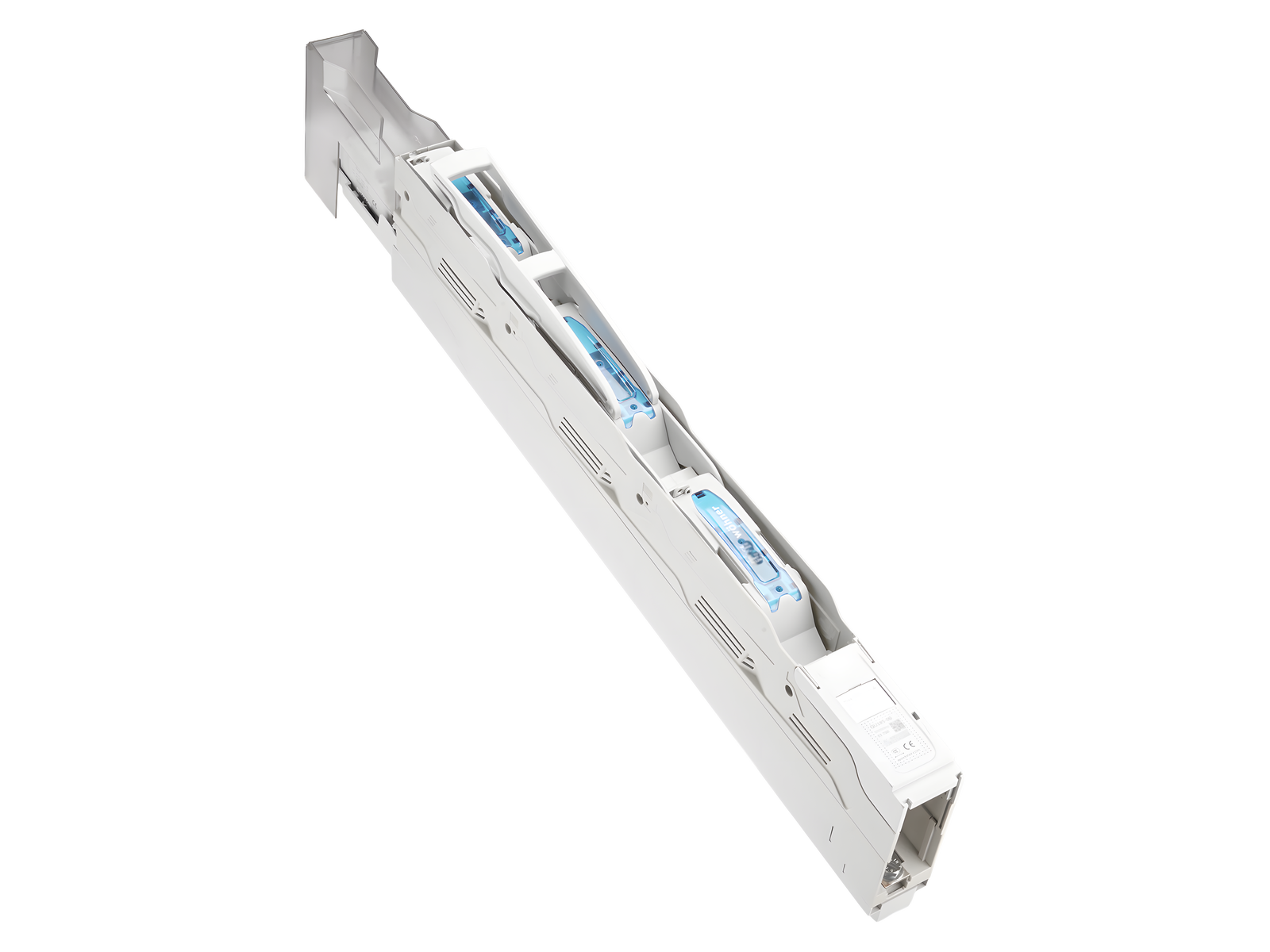

Base sezion. verticale per fusibili NH, 160 A

The picture may show a similar product.

Descrizione

Cod.art.: 33771 000A

QUADRON 185Power

Base sezion. verticale per fusibili NH, 160 A

Gr. 00, sez. contemp., con monit. fusibili

versione profonda con morsetto a gabbia 70 mm²

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

Vantaggi prodotto

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

gruppo di prodotto 12
sottogruppo prodotto 52
pz/ conf. 1
EAN 4021267337711
ECLASS 14.0 27142108
ETIM 5.0 EC001046
ETIM 8.0 EC001046
ETIM 10.0 EC001046

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB) , CCC

type no.: QU185-00

EAC Type: NH

CCC certificate: 2015010302769751

Dati tecnici

per fusibili di grandezza: NH 000, NH 00
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 160 A
tensione nominale (IEC) AC: 400 V
tensione nominale di isolamento Ui AC: 400 V
tensione di picco Uimp: 4 kV
Categoria d'impiego AC:

AC-22B (800 V / 63 A)
AC-21B (690 V / 125 A)
AC-22B (500 V / 160 A)
AC-23B (400 V / 160 A)
corrente nom. di cto cto condizionata da fusibili (AC): 100 kA / 400 V
secondo prove fatte con fusibili di caratteristica: gG
resistenza al corto circuito con protezione tramite fusibili: 100 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 17.9 W.

(The power dissipation at full load would be 28.0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
min. permitted temperature for transport and storage -40°C
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Valori meccanici
L x A x P: 50 x 670 x 189
peso: 270.0 kg/100
per barre: 30, 40, 60, 80, 100, 120 x 10
grado di protezione dal fronte: IP20
Connessioni
cage clamp connection
screw drive: S4
wire stripping: 20 mm
min. cross-section: 1.5 mm²
max. cross-section: 70 mm²
re: 1.5 - 10 mm²
rm: 16 - 70 mm²
f: 1.5 - 70 mm²
f + AE: 1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.: 5.0 Nm
Md max.: 6.0 Nm
lam. Cu width: 9 - 12 mm
lam. Cu thickness: 2 - 10 mm
Proprietà materiali
halogen-free: Yes

Istruzioni per l'uso

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Verwendete Variante der Sicherungsüberwachung: IL9075.12/010
Eigenschaften: 2 Wechsler, Speicherverhalten einstellbar, Fernreset möglich, Arbeitsstromprinzip
potenza diss. max. ammissibile del fusibile inserito: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing  #2

| Fuse monitoring

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)
