Cod.art.: 33770 000A

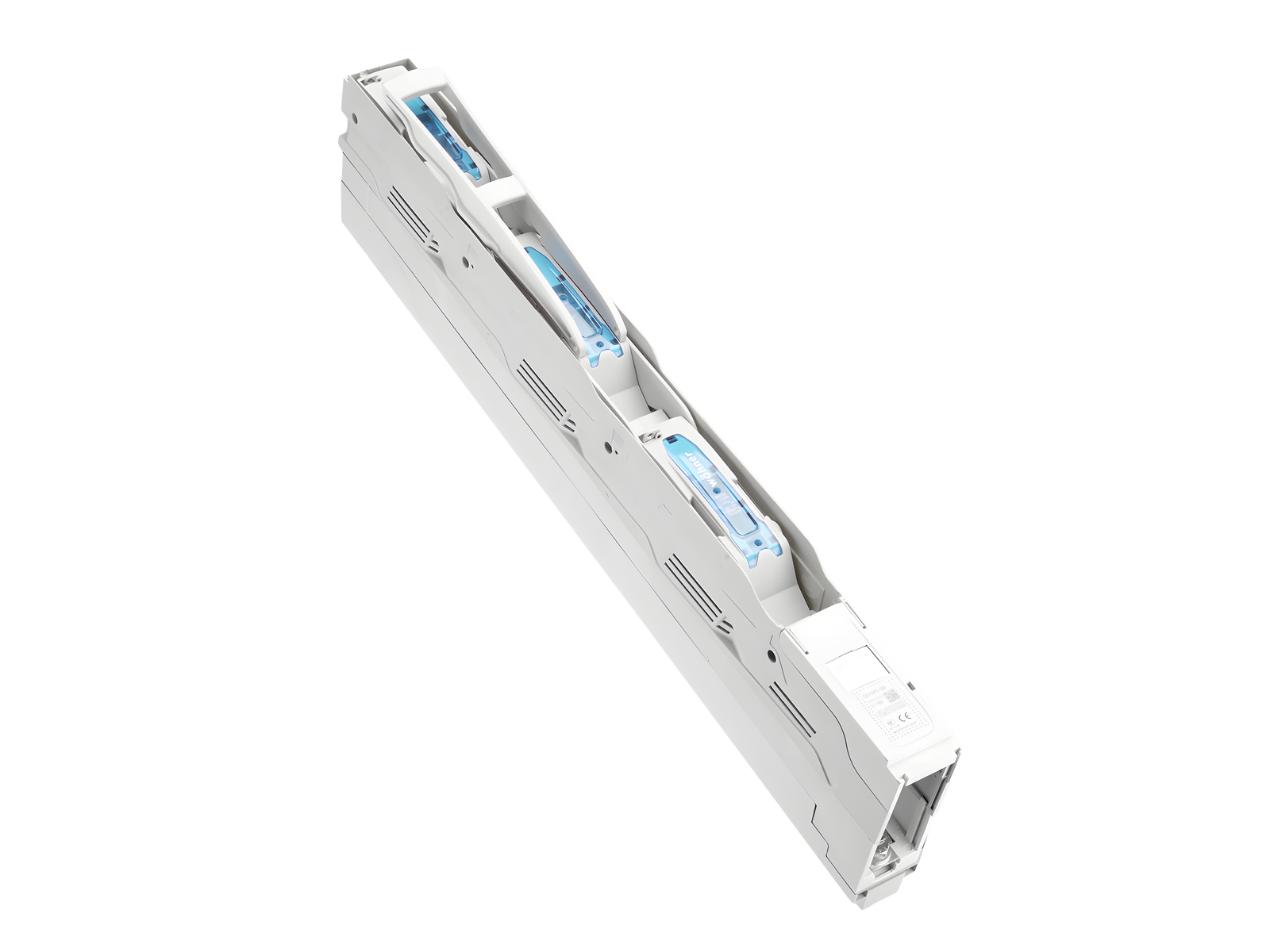

QUADRON®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
versione profonda con morsetto a gabbia 1,5-95 mm²
per barre 30, 40, 60, 80, 100, 120 x 10
Montaggio
185Power
Vantaggi prodotto
Self-closing inspection holes are available in the cover.
Cover can be locked when closed.
| gruppo di prodotto | 12 |
| sottogruppo prodotto | 52 |
| pz/ conf. | 1 |
| EAN | 4021267337704 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Omologazioni
IEC (CB) , CCC
type no.: QU185-00
CCC certificate: 2015010302769751
| per fusibili di grandezza: | NH 000, NH 00 |
| fusibile secondo norma: | IEC / HD 60269-2 |
| potenza diss. max. ammissibile del fusibile inserito: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 160 A |
| tensione nominale (IEC) AC: | 800 V |
| tensione nominale di isolamento Ui AC: | 1000 V |
| tensione di picco Uimp: | 8 kV |
| Categoria d'impiego AC: | AC-22B (800 V / 63 A) |
| Categoria d'impiego DC: | DC-20B max. voltage between the fuses: 1000V visible information required: Do not switch under load. |
| corrente nom. di cto cto condizionata da fusibili (AC): | 30 kA / 800 V (63 A) |
| 100 kA / 690 V | |
| secondo prove fatte con fusibili di caratteristica: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 17.9 W.
(The power dissipation at full load would be 28.0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 1000 V |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
| Degree of protection IP20 at front, degree of protection near terminal depends on installation |
| Valori meccanici | |
| L x A x P: | 50 x 670 x 189 |
| peso: | 261.8 kg/100 |
| per barre: | 30, 40, 60, 80, 100, 120 x 10 |
| CT can be integrated in the device: | ja |
| grado di protezione dal fronte: | IP20 |
Type of fastening:
can be screwed onto drilled busbar, undrilled mounting with terminal clamp
connection:
box terminal 95mm²
| Connessioni | |
| cage clamp connection | |
| screw drive: | S4 |
| wire stripping: | 20 mm |
| min. cross-section: | 1.5 mm² |
| max. cross-section: | 70 mm² |
| re: | 1.5 - 10 mm² |
| rm: | 16 - 70 mm² |
| f: | 1.5 - 70 mm² |
| f + AE: | 1.5 - 70 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 5.0 Nm |
| Md max.: | 6.0 Nm |
| lam. Cu width: | 9 - 12 mm |
| lam. Cu thickness: | 2 - 10 mm |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
| potenza diss. max. ammissibile del fusibile inserito: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
33739
000A
agganci per fissaggio su barre non-forate
per sistema senza coperture CrossLink®
Gr. 00
Di Più
33765
000A
agganci CrossLink® IP20, per fiss. su barre non-forate
per sistema con coperture CrossLink®
Gr. 00
Di Più
33915
000
connessione ausiliario per morsetto a gabbia
connettore piatto EN 61210 6,3 x 0,8
per: QCB-NH00, QCS-NH00, QCS-160
Di Più
33732
000A

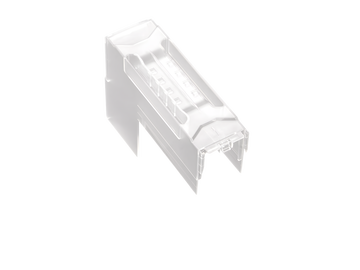

calotta per terminali in basso, per versione profonda
