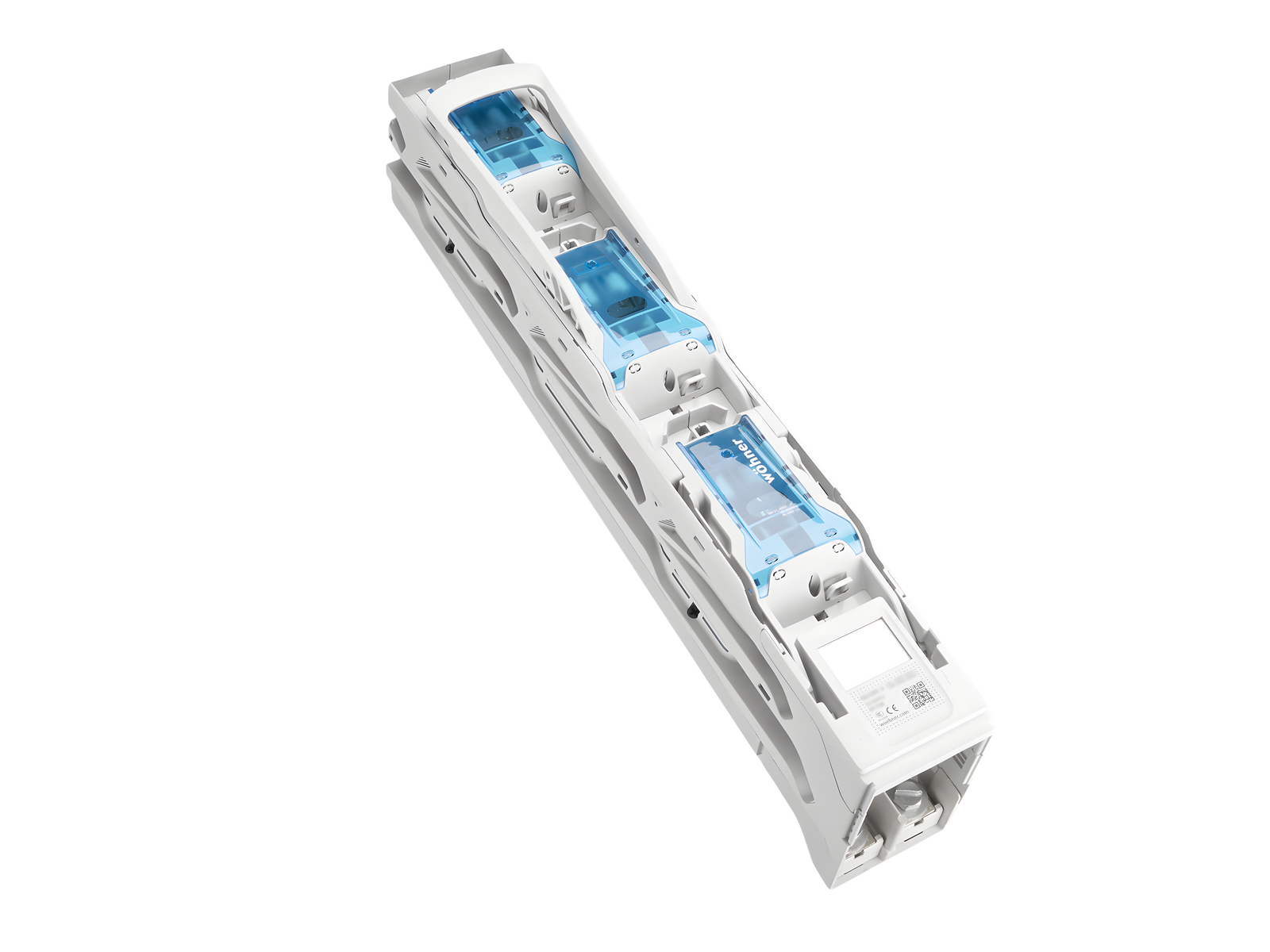

Base sezion. verticale per fusibili NH, 630 A (33703)

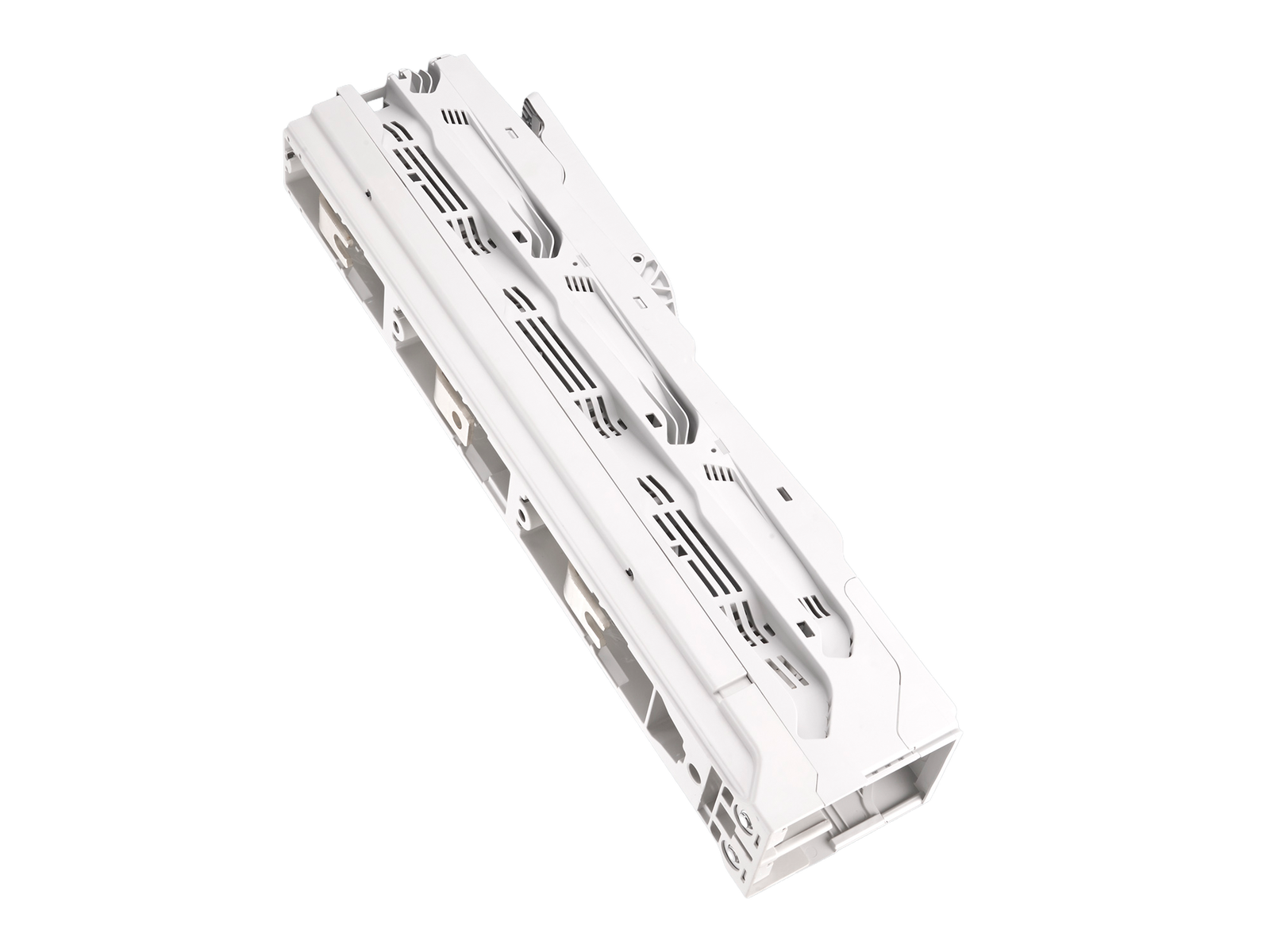

The picture may show a similar product.

Descrizione

Cod.art.: 33703 000A

QUADRON®185Power

Base sezion. verticale per fusibili NH, 630 A

Size NH 3

Gr. 3, sez. contemp.

vite M12

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

Vantaggi prodotto

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

gruppo di prodotto 12
sottogruppo prodotto 55
pz/ conf. 1
EAN 4021267337032
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB)

type no.: QU185-3

CCC certificate: 2015010302773479

Dati tecnici

per fusibili di grandezza: NH 3
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 630 A
tensione nominale (IEC) AC: 800 V
tensione nominale di isolamento Ui AC: 1000 V
tensione di picco Uimp: 12 kV
Categoria d'impiego AC:

AC-20B (800 V / 500 A)
AC-22B (800 V / 315 A)
AC-21B (690 V / 500 A)
AC-22B (500 V / 630 A)
AC-23B (400 V / 630 A)
corrente nom. di cto cto condizionata da fusibili (AC): 65 kA / 800 V (315 A)
80 kA / 690 V (630 A)
100 kA / 500 V (630 A)
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 75.5 W.

(The power dissipation at full load would be 118.0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 1000 V
visible information required: Do not switch under load.
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front (see mounting instruction)
Valori meccanici
L x A x P: 100 x 670 x 189
peso: 582.3 kg/100
Poli: 3 poli
per barre: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
CT can be integrated in the CT module: ja
grado di protezione dal fronte: IP20
degree of protection when open: IP10

Type of fastening:
can be screwed onto drilled busbar, diameter 13mm, undrilled mounting with terminal clamp
connection:
screw connection M12

Connessioni


screw M12 :
Md 30 Nm

Istruzioni per l'uso

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

The terminal compartment cover 33733 is always needed for the connection at top and when using cable lugs.
potenza diss. max. ammissibile del fusibile inserito: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
