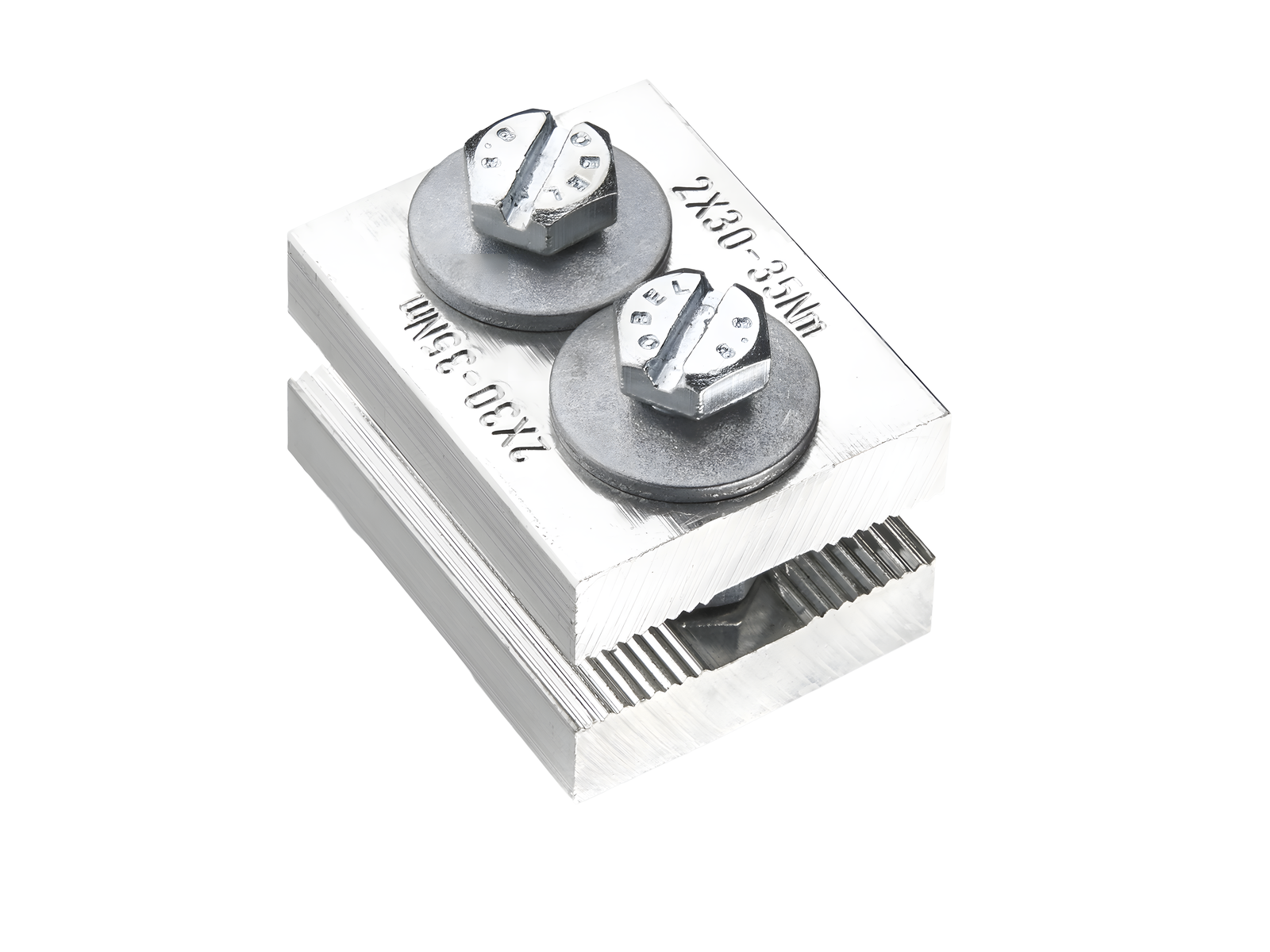

The picture may show a similar product.
Cod.art.: 01481000A
connessione longitudinale
60 mm
per barre 60, 100, 120 x 10
Montaggio
185Power
gruppo di prodotto | 07 |
sottogruppo prodotto | 33 |
pz/ conf. | 3 |
EAN | 4021267014810 |
ECLASS 6.1 | 27400606 |
ECLASS 7.1 | 27400606 |
ETIM 4.0 | EC000713 |
ETIM 5.0 | EC000713 |
Norme
IEC 61439-1:2020
UL 508
Omologazioni
UL
for UL feeder circuits >250V
type no.: CR185-C60
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Omologazione CCC : no certification required
Details IEC | |
Norme | |
IEC 61439-1:2020 |
Electrical data IEC | |
tensione nominale (IEC) AC: | 690 V |
Supplementary data IEC | |
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
tensione max. ammissibile (IEC) AC: | 1000 V |
tensione max. ammissibile (IEC) DC: | 1500 V |
corrente d'impiego max. (IEC): | 1’000 A |
the busbar connector was tested in an arrangment where the busbar supports at the connection of the 2 systems had a spacing of 200 mm |
Details UL | |
Norme | |
UL 508 |
for UL feeder circuits >250V |
Electrical data UL | |
corrente nominale (UL): | 1100 A |
tensione nominale (UL) AC: | 1000 V |
frequenza nominale (UL): | 50 / 60 Hz |
tensione nominale (UL) DC: | 1000 V |
SCCR unprotected max.: | 50 kA |
3 cycles (without OPD) @ 1000 V AC |
Valori meccanici | |
L x A x P: | 47 x 60 x 49 |
peso: | 72.0 kg/100 |
per barre: | 60, 100, 120 x 10 |
sfalsamento delle barre ammissibile: | 1 |
distanza tra i 2 sistemi: | 11 - 14 mm |
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
Avvisi e consigli |
one terminal is required to connect busbars 60x10 |
for UL feeder circuits >250V |
