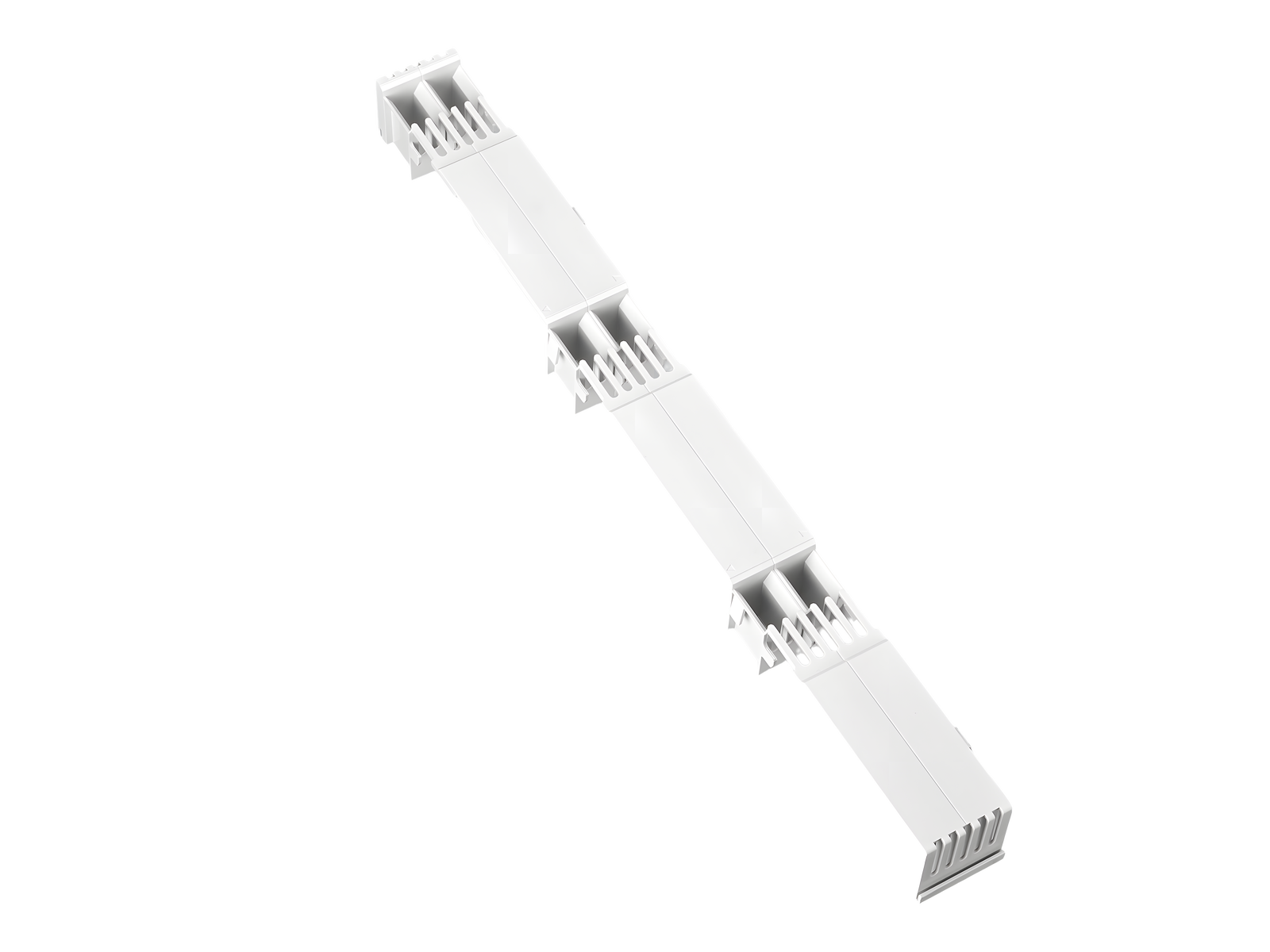

copertura modulare per sezione vuota, 3p (01433)

The picture may show a similar product.

Descrizione

Cod.art.: 01433000A

CrossLink^®185Power

copertura modulare per sezione vuota, 3p

larghezza 50 mm

50 x 540

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

gruppo di prodotto	06
sottogruppo prodotto	27

pz/ conf.	8
EAN	4021267014339

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: CL185-A50

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

the current carrying capacity of the busbar system is reduced by factor 0,94 when the shock protection module is used,
the factor changes to 0,88 when the base plates of the shrouding system (rear protection) are added

Details UL
Norme
UL 508

for UL feeder circuits >250V

Valori meccanici
L x A x P:	50 x 556 x 49
peso:	16.0 kg/100
per barre:	30, 40, 60, 80, 100, 120 x 10

grado di protezione dal fronte:

IP20

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

01435000A
CrossLink^®185Power
Chiusura frontale IP40
per protezioni CrossLink
largh. 100mm, 1p
Di Più

01440000A
Profilo di chiusura per coperture modulari
lunghezza 499 mm
499 x 16
Di Più

01444000A
Profilo di chiusura per coperture modulari
lunghezza 649 mm
649 x 16
Di Più
