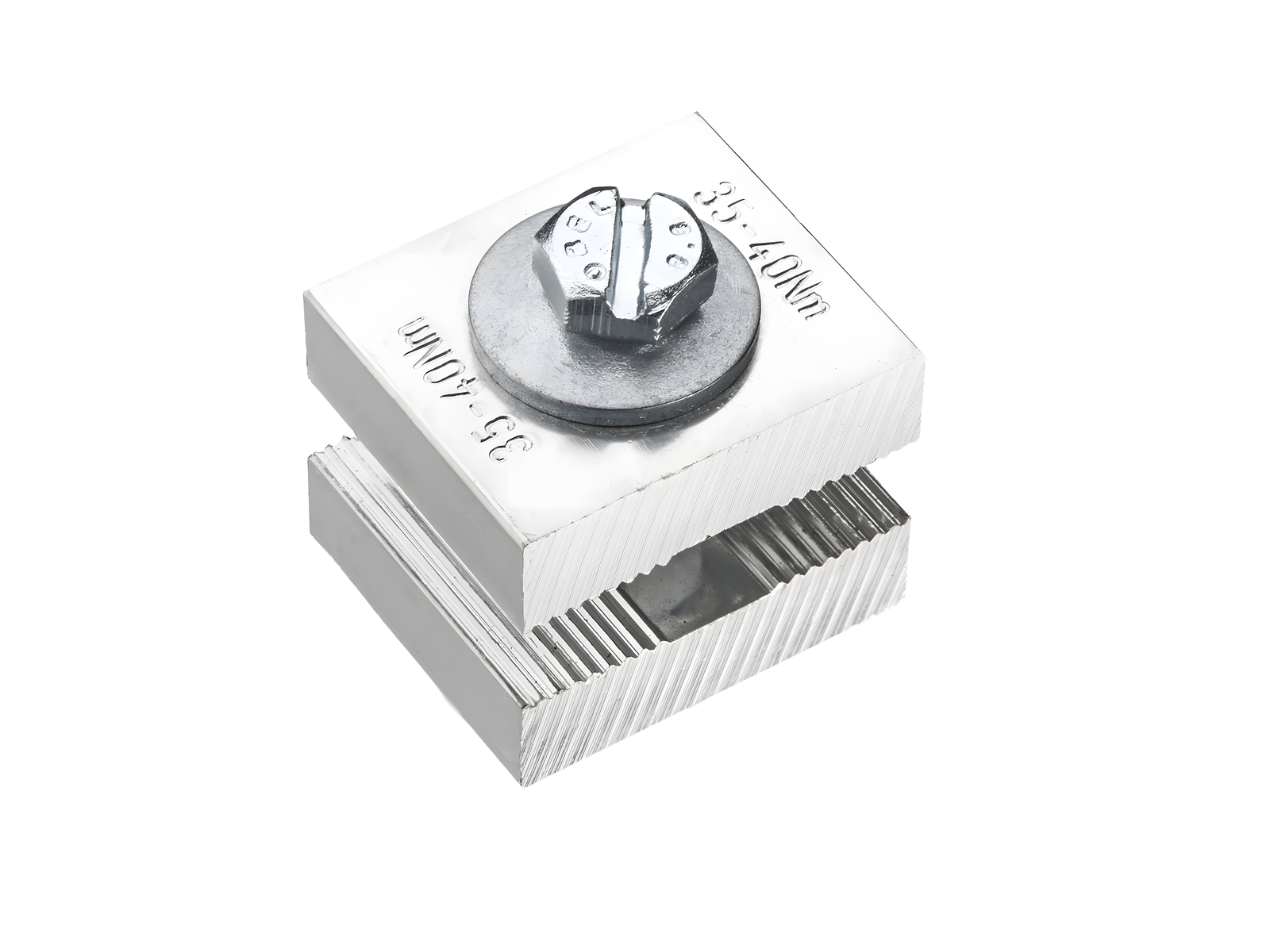

connessione longitudinale (01480)

The picture may show a similar product.

Descrizione

Cod.art.: 01480000A

connessione longitudinale

40 mm

per barre 30, 40, 80, 100 x 10

Montaggio

185Power

gruppo di prodotto	07
sottogruppo prodotto	33

pz/ conf.	3
EAN	4021267014803

ECLASS 6.1	27400606
ECLASS 7.1	27400606
ETIM 4.0	EC000713
ETIM 5.0	EC000713

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: CR185-C40

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
tensione nominale (IEC) AC:	690 V

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1500 V
corrente d'impiego max. (IEC):	750 A

the busbar connector was tested in an arrangment where the busbar supports at the connection of the 2 systems had a spacing of 200 mm

test conditions: 100x10 - 100x10 (1x 01480 + 1x 01481)
peak withstand current I_pk: 106 kA
I_cw (1,0 s): 50 kA

test conditions: 80x10 - 80x10 (2x 01480)
peak withstand current I_pk: 106 kA
I_cw (1,0 s): 50 kA

test conditions: 40x10 - 40x10 (1x 01480)
peak withstand current I_pk: 81 kA
I_cw (1,0 s): 34 kA

test conditions: 30x10 - 30x10 (1x 01480)
peak withstand current I_pk: 81 kA
I_cw (1,0 s): 34 kA

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	700 A
tensione nominale (UL) AC:	1000 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	1000 V

SCCR unprotected max.:	42 kA
	3 cycles (without OPD) @ 1000 V AC

Valori meccanici
L x A x P:	47 x 40 x 49
peso:	48.0 kg/100
per barre:	30, 40, 80, 100 x 10

sfalsamento delle barre ammissibile:	1
distanza tra i 2 sistemi:	11 - 14 mm

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
Avvisi e consigli	one terminal is required to connect busbars 30x10 one terminal is required to connect busbars 40x10 2 terminals are required to connect busbars 80x10 a terminal 01480 plus a terminal 01481are required to connect busbars 100x10


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

01416000A
Protezione per connessioni longitudinali
3p, protezione frontale e posteriore, largh. 165 mm
montaggio su 2 supporti barre 01430 con distanza (centro supporti) di 150 mm
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

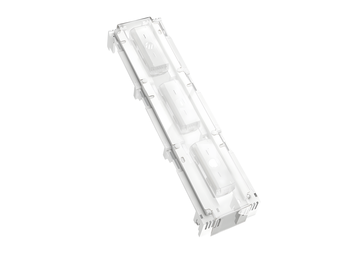

01482000A
Protezione per connessioni longitudinali
3p, protezione frontale e posteriore, largh. 115 mm
montaggio su 2 supporti barre 01430 con distanza (centro supporti) di 100 mm
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più
