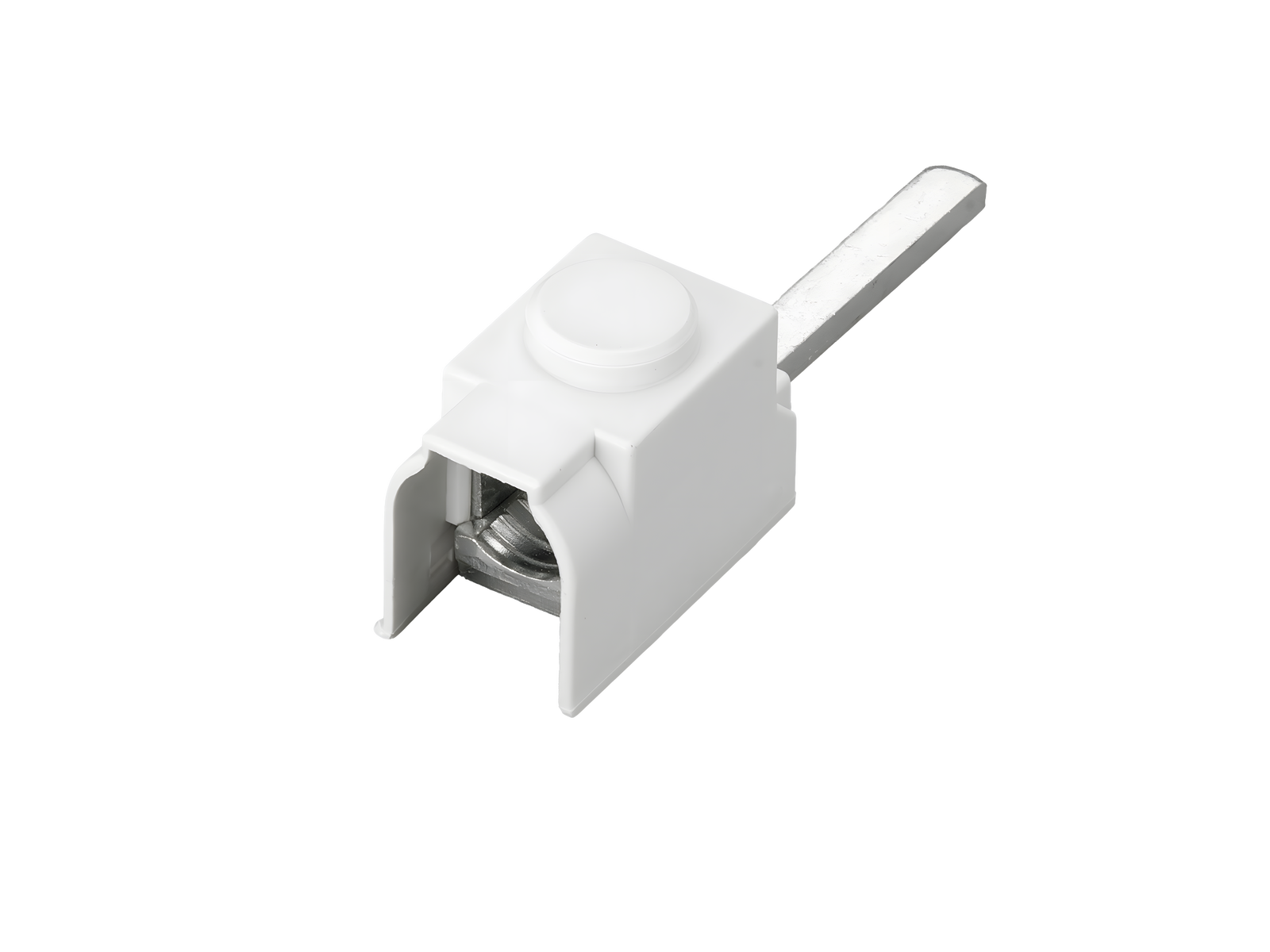

morsetto di alimentazione frontale per pettini (01228)

The picture may show a similar product.

Descrizione

Cod.art.: 01228000A

morsetto di alimentazione frontale per pettini

25 - 95 mm²

per 31056

gruppo di prodotto	07
sottogruppo prodotto	26

pz/ conf.	3
EAN	4021267012281

ECLASS 6.1	27371390
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	225 A
tensione nominale (IEC) AC:	400 V

tensione di picco U_imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	690 V
tensione max. ammissibile (IEC) DC:	600 V

Valori meccanici
L x A x P:	21 x 34 x 28
peso:	9.3 kg/100

Connessioni
min. cross-section:	25 mm²
max. cross-section:	95 mm²
Not suitable for aluminium cables !

25 - 90mm² round, solid and stranded 25 - 70mm² flexible with wire-end ferrule Md 19Nm

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
Avvisi e consigli	Recommended stripping of the insulation on the connection lead approx. 26mm

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

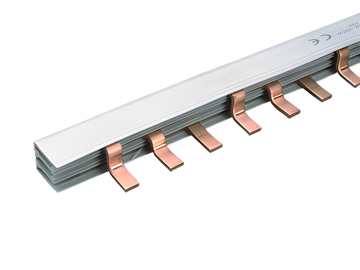

31056000A
barra a pettine, 3 poli, passo 27 mm
130 A, lunghezza 1 m
35 mm²
Di Più

31288000
TRITON^®Panel
Base per fusibili D01
E 14 / 16 A / 3P
con protez. contro contatti accidentali
Di Più

31293000
TRITON^®Panel
Base per fusibili D02
E 18 / 63 A / 3P
con protez. contro contatti accidentali
Di Più

31941000
AMBUS^®Panel
Base sezion. per fusibili cilindr., con microswitch
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
Di Più

31118000
AMBUS^®Panel
Base sezion. per fusibili cilindr.
14x51 / 3P
50 A / 690 V
Di Più

31302000
CUSTO^®Panel
Base per fusibili D01
E 14 / 16 A / 3P
con protez. contro contatti accidentali
Di Più

31306000
CUSTO^®Panel
Base per fusibili D01
E 18 / 63 A / 3P
con protez. contro contatti accidentali
Di Più
