Base per fusibili NH 600 A, per pannello, per fotovoltaico (03293000)

The picture may show a similar product.

Descrizione

Cod.art.: 03293 000

QUADRON Panel

Base per fusibili NH 600 A, per pannello, per fotovoltaico

entrata con vite M10, uscita su barra collettrice 2x 40 x 10

Gr. NH 2XL / 3L, 1P, incl. protezione

for mounting plate

Montaggio

Panel

Vantaggi prodotto

For one or two internal busbars 40x10mm.
Busbar fully shock protected by the contact cover.
The shock protection is split into 2.

gruppo di prodotto 10
sottogruppo prodotto 13
pz/ conf. 3
EAN 4021267032937
ECLASS 14.0 27142106
ETIM 5.0 EC000067
ETIM 8.0 EC000067
ETIM 10.0 EC000067

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

type no.: PVH-NH2XL/3L

Dati tecnici

fusibile secondo norma: IEC / EN 60269-6
potenza diss. max. ammissibile del fusibile inserito: 100 W
Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
corrente nominale (IEC): 600 A
tensione nominale (IEC) AC: 1000 V
tensione nominale (IEC) DC: 1500 V
tensione di picco Uimp: 6 kV
resistenza al corto circuito con protezione tramite fusibili: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 8.8 W.

(The power dissipation at full load would be 13.8 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
max. permitted operation temperature 55°C
Bei praxisgerechter Anordnung muss bezüglich Strombelastbarkeit, bezogen auf den Nennstrom der Sicherung, ein Reduktionsfaktor von 0,6 berücksichtigt werden.
for fuse links IEC 60269-6
Electrical data UL
corrente nominale (UL): 600 A
tensione nominale (UL) DC: 1500 V
for wires UL: Cu 90°C
Valori elettrici
SCCR: 15 kA
Valori meccanici
L x A x P: 81 x 265 x 147
peso: 110.0 kg/100
Poli: 1 polo
Mounting: for mounting plate
Connessioni
Not suitable for aluminium cables !
for wires UL: Cu 90°C
Proprietà materiali
halogen-free: Yes

Istruzioni per l'uso

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
potenza diss. max. ammissibile del fusibile inserito: 100 W

Links (Prices, CAD data)

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

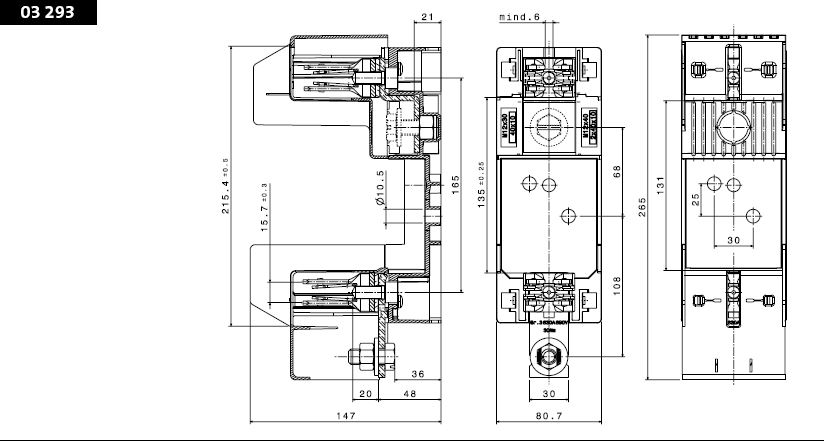

| Dimensioned drawing
