fusibile di ricambio per MOTUS® (31568)

The picture may show a similar product.

Descrizione

Cod.art.: 31568000

fusibile di ricambio per MOTUS®

fusibile 20 A, per versione 9 A

10x38 gR

gruppo di prodotto	21
sottogruppo prodotto	51

pz/ conf.	3
EAN	4021267315689

ECLASS 6.1	27142002
ECLASS 7.1	27142002
ETIM 4.0	EC002704
ETIM 5.0	EC002704

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system F

Dati tecnici

grandezza:

10x38

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system F

Electrical data IEC
corrente nominale (IEC):	20 A
tensione nominale (IEC) AC:	500 V

operation class

Electrical data UL
corrente nominale (UL):	16 A
tensione nominale (UL) AC:	500 V
frequenza nominale (UL):	50 / 60 Hz

Valori meccanici
L x A x P:	10 x 10 x 38
peso:	2.8 kg/100

Application notes


short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

36111000A
MOTUS^®CrossBoard
avviatore ibrido, 3p
modulo elettronico 1,5 - 6,5 A avv. motore (avanti /indietro) / switch per carichi motore
Di Più

36131000A
MOTUS^®CrossBoard
avviatore ibrido, 3p
modulo elettronico 1,5 - 7 A avv. motore (avanti /indietro) / switch per carichi motore
con IO-Link interface
NUOVO
Di Più

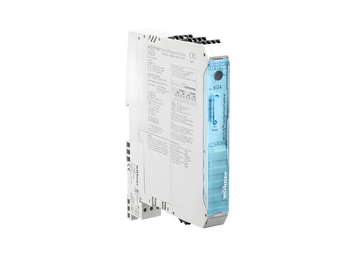

36106000B
MOTUS^®Panel
avviatore ibrido, 3p
1,5 - 6,5 A avv. motore (avanti/indietro) / switch per carichi motore
Di Più

36126000A
MOTUS^®Panel
avviatore ibrido, 3p
1,5 - 7 A avv. motore (avanti/indietro) / switch per carichi motore
con IO-Link interface
NUOVO
Di Più

36108000B
MOTUS^®60Classic
avviatore ibrido, 3p
1,5 - 6,5 A avv. motore (avanti/indietro) / switch per carichi motore
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

36107000B
MOTUS^®30Compact
avviatore ibrido, 3p
1,5 - 6,5 A avv. motore (avanti/indietro) / switch per carichi motore
per barre: 12 x 5, 10
Di Più

36128000A
MOTUS^®60Classic
avviatore ibrido, 3p
1,5 - 7 A avv. motore (avanti/indietro) / switch per carichi motore
con IO-Link interface
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

36127000A
MOTUS^®30Compact
avviatore ibrido, 3p
1,5 - 7 A avv. motore (avanti/indietro) / switch per carichi motore
con IO-Link interface
per barre: 12 x 5, 10
NUOVO
Di Più
