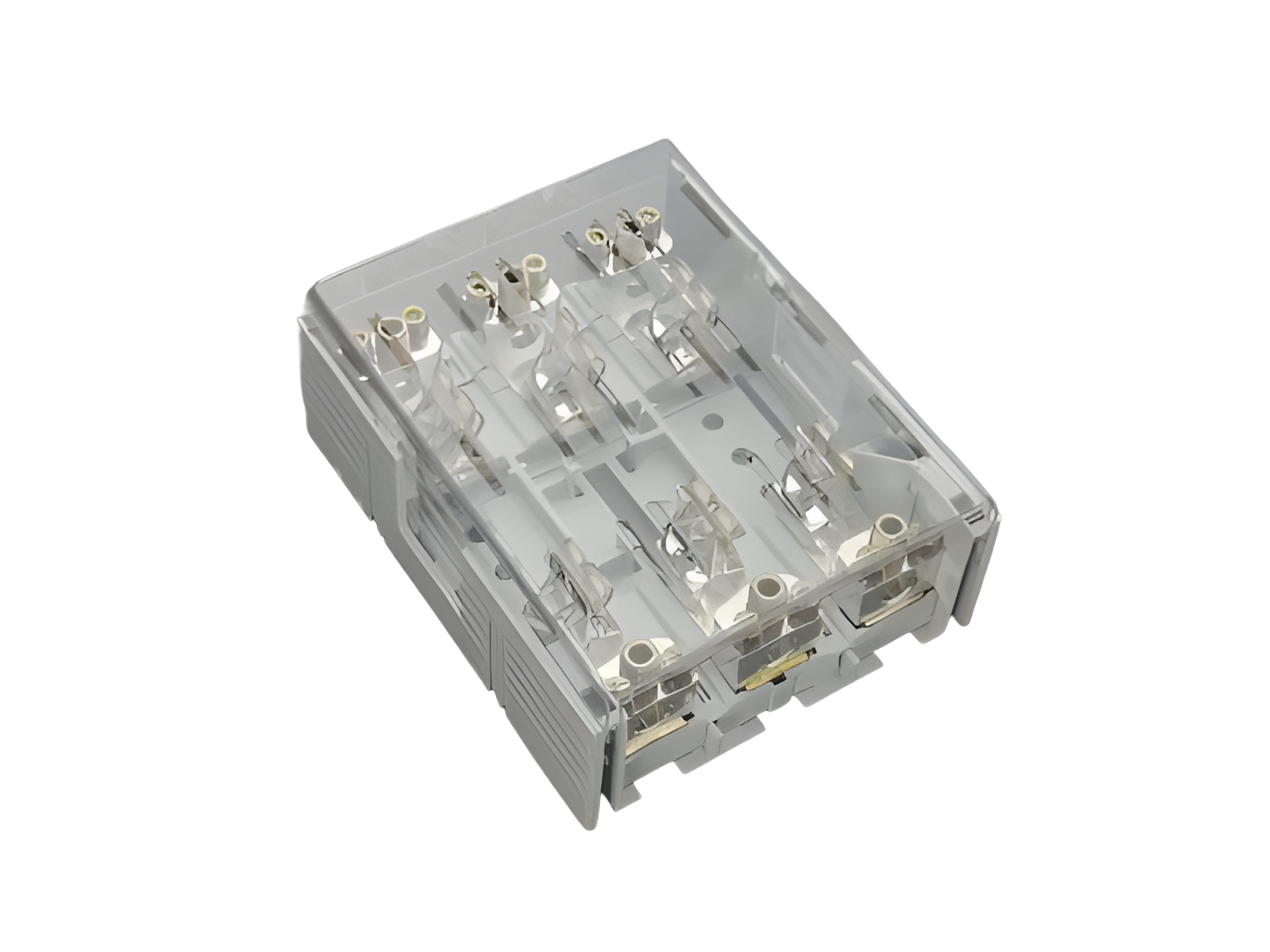

Base per fusibili cilindr. (33307)

The picture may show a similar product.

Descrizione

Cod.art.: 33307 000

QUADRON^®Panel

Base per fusibili cilindr.

Class J / 3P, morsetti 150 mm²

200 A / 600 V (41x146)

for mounting plate

Montaggio

Panel

gruppo di prodotto	16
sottogruppo prodotto	12

pz/ conf.	1
EAN	4021267333072

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Omologazioni

CSA , UL

for UL feeder circuits >250V

type no.: JC200

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Dati tecnici

per fusibili di grandezza:	Class J 200 A
fusibile secondo norma:	UL 248-8
potenza diss. max. ammissibile del fusibile inserito:	22 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 4.7 W.

(The power dissipation at full load would be 7.4 W.)

for Class J fuses 110 - 200A as per UL 248-8 (41x146)

Details UL
Norme
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	200 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

200 kA

Valori meccanici
L x A x P:	210 x 255 x 117
peso:	405.0 kg/100
Poli:	3 poli
Mounting:	for mounting plate

Connessioni
re:	10 - 150 mm²
rm:	10 - 150 mm²
f:	10 - 150 mm²
f + AE:	10 - 150 mm²
(f + AE may not fit with max. cross-section)
Md min.:	16.0 Nm
Md max.:	18.0 Nm
Not suitable for aluminium cables !
for wires UL:	Cu 75°C

tunnel terminal with hole of 17,0 mm diameter acc. to IEC / EN : 10 - 150 mm² flexible cables, directly or with wire-end ferrule, solid and stranded round cables, Md 16 - 18 Nm (flexible cables of maximum cross-section may not fit when using wire-end ferrule) acc. to UL : AWG 8 - MCM 300 stranded cables Class B acc. to UL 486E 142 - 160 lb.in.

Application notes

Not suitable for aluminium cables !
Shock protection through push-on covers.

potenza diss. max. ammissibile del fusibile inserito:	22 W


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

fuse links

03219 000A
Fusibile 125 A
-Mersen-
600 V AC, fast acting
Class J, 41x146
Di Più

03220 000A
Fusibile 150 A
-Mersen-
600 V AC, fast acting
Class J, 41x146
Di Più

03221 000
Fusibile 175 A
-Mersen-
600 V AC, fast acting
Class J, 41x146
Di Più

03222 000
Fusibile 200 A
-Mersen-
600 V AC, fast acting
Class J, 41x146
Di Più

03233 000
Fusibile 125 A
-Mersen-
600 V AC, time delay
Class J, 41x146
Di Più

03234 000
Fusibile 150 A
-Mersen-
600 V AC, time delay
Class J, 41x146
Di Più

03235 000
Fusibile 175 A
-Mersen-
600 V AC, time delay
Class J, 41x146
Di Più

03236 000
Fusibile 200 A
-Mersen-
600 V AC, time delay
Class J, 41x146
Di Più

Similar products

https://pim.woehner.de/IT/CH/1000050187

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
