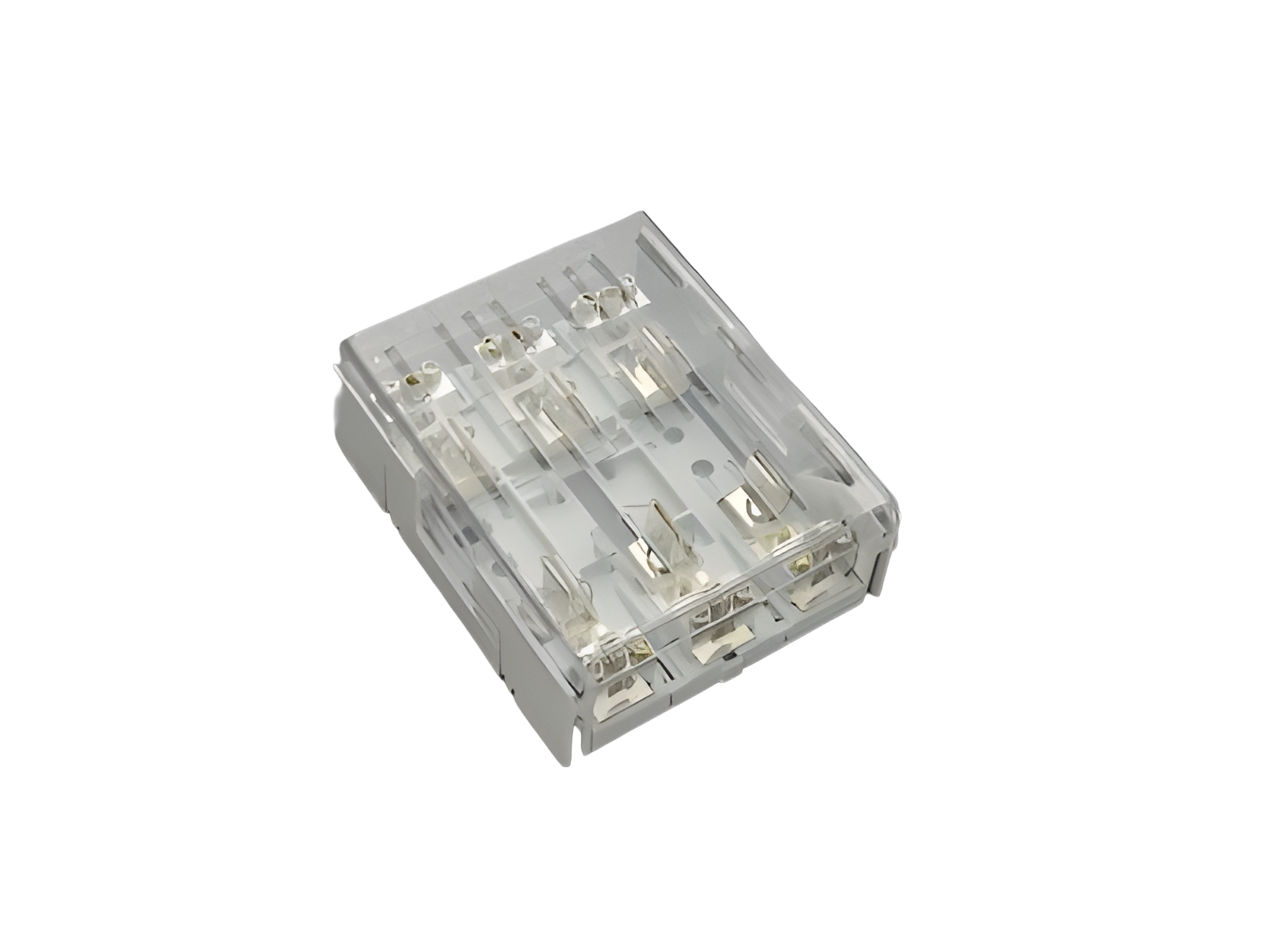

Base per fusibili cilindr. (33306)

The picture may show a similar product.

Descrizione

Cod.art.: 33306000

QUADRON^®Panel

Base per fusibili cilindr.

Class J / 3P, morsetti 70 mm²

100 A / 600 V (29 x 118)

for mounting plate

Montaggio

Panel

gruppo di prodotto	16
sottogruppo prodotto	09

pz/ conf.	1
EAN	4021267333065

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Omologazioni

CSA , UL

for UL feeder circuits >250V

type no.: JC100

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Dati tecnici

per fusibili di grandezza:	Class J 100 A
fusibile secondo norma:	UL 248-8
potenza diss. max. ammissibile del fusibile inserito:	10 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1.6 W.

(The power dissipation at full load would be 2.5 W.)

for Class J fuses 70 - 100A as per UL 248-8 (29x118)

Details UL
Norme
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	100 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

200 kA

Valori meccanici
L x A x P:	184 x 215 x 103
peso:	217.6 kg/100
Poli:	3 poli
Mounting:	for mounting plate

Connessioni
re:	6 - 70 mm²
rm:	6 - 70 mm²
f:	6 - 70 mm²
f + AE:	6 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.:	14.0 Nm
Md max.:	16.0 Nm
Not suitable for aluminium cables !
for wires UL:	Cu 75°C

Application notes

Not suitable for aluminium cables !
Avvisi e consigli	Shock protection through push-on covers.

potenza diss. max. ammissibile del fusibile inserito:	10 W

for UL feeder circuits >250V
