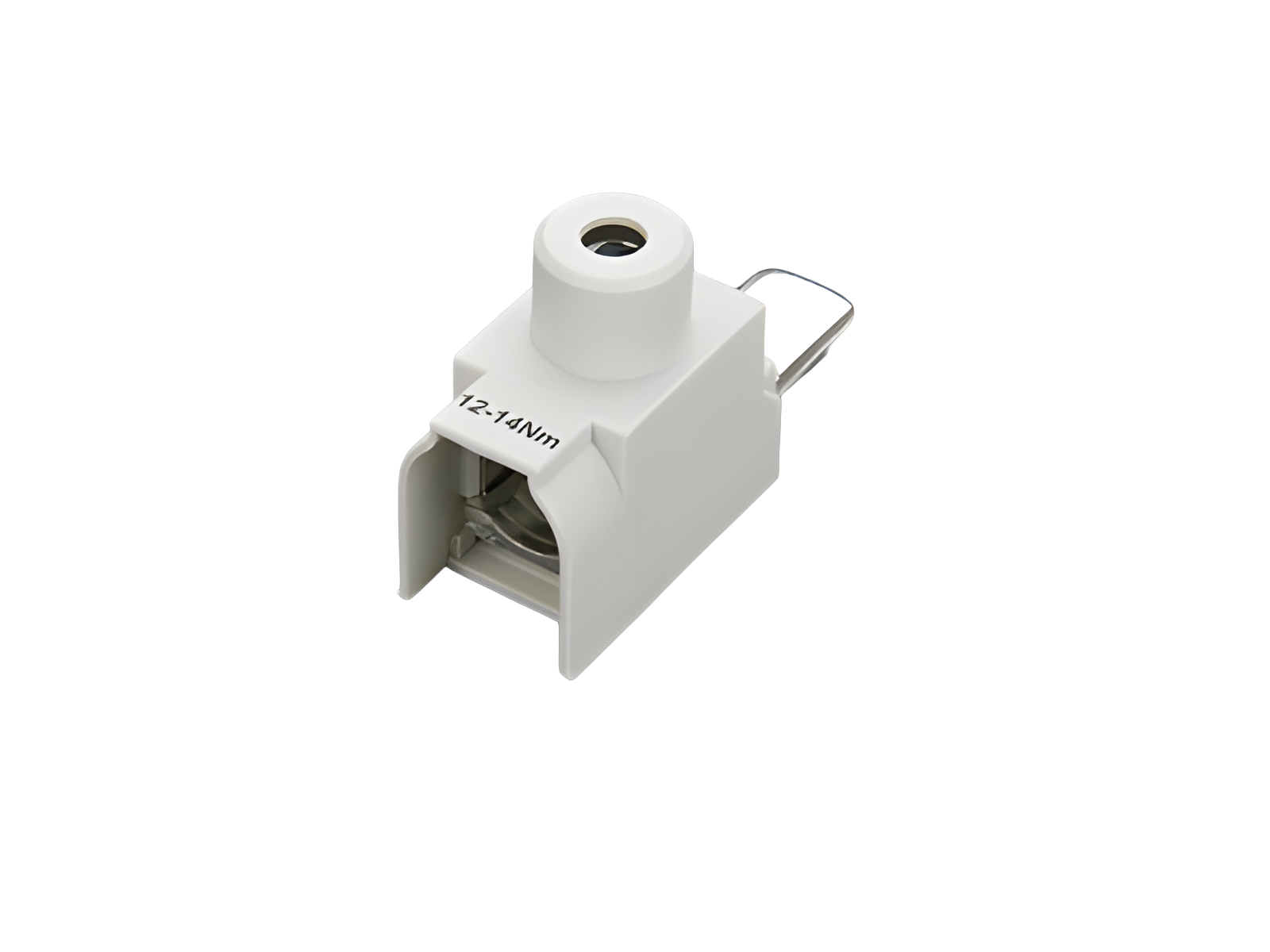

morsetto 120 mm² (33914)

The picture may show a similar product.

Descrizione

Cod.art.: 33914 000

morsetto 120 mm²

connessione frontale

per QCS-NH00, QCS-160

gruppo di prodotto	14
sottogruppo prodotto	51

pz/ conf.	3
EAN	4021267339142

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
L x A x P:	23 x 40 x 80
peso:	12.1 kg/100

Connessioni

Cu 25-120mm² s(r); Cu 35-95mm² s(s); Cu 25-70mm² f+AE

Application notes


determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
