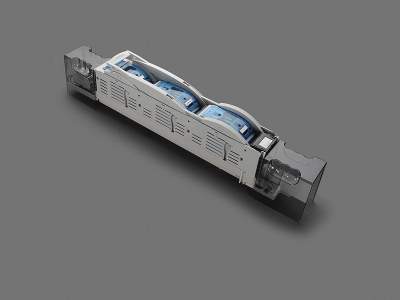

Base sezion. verticale per fusibili NH, 250 A (33287)

The picture may show a similar product.

Descrizione

Cod.art.: 33287000

Base sezion. verticale per fusibili NH, 250 A

vite M10, con segnal. intervento fusibili

Gr. NH 1

non più disponibile

Vantaggi prodotto

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.
Cover can be locked in closed condition.

Electronic fuse monitoring:
operating current principle, optionally with latching properties (latches without bridge X1-X2)
device display:
green LED = intact fuses
red LED = fuse tripped, cover position up

gruppo di prodotto	12
sottogruppo prodotto	53

pz/ conf.	1
EAN	4021267332877

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB) , CCC

type no.: SLS1

CCC certificate: 2004010302117259

Dati tecnici

per fusibili di grandezza:	NH 1
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	250 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	4 kV

Categoria d'impiego AC:

AC-23 B (400V)

corrente nom. di cto cto condizionata da fusibili (AC):	100 kA / 690 V
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 19.2 W.

(The power dissipation at full load would be 30.0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Electronic fuse monitoring: nominal voltage: 3AC 400V nominal frequency: 50...40Hz switch contact: 2 changeover switches, max. AC 250V, AC15 closer 3A, opener 1A rated surge voltage: 4kV pollution degree: 2
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Valori meccanici
L x A x P:	99 x 908 x 195
peso:	650.0 kg/100
Poli:	3 poli

Type of fastening:
can be screwed onto drilled busbar, undrilled with terminal clamp,
connection:
screw connection M10, SW17, 30 - 35Nm torque

Conductor connection, fuse monitoring:
2 x 2.5mm² solid DIN 46 288 or
2 x 1.5mm² braid with ferrule
DIN 46 228-1/-2/-3

Connessioni

viti M10 : C. serr. 30 - 35 Nm

Application notes

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

potenza diss. max. ammissibile del fusibile inserito:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
