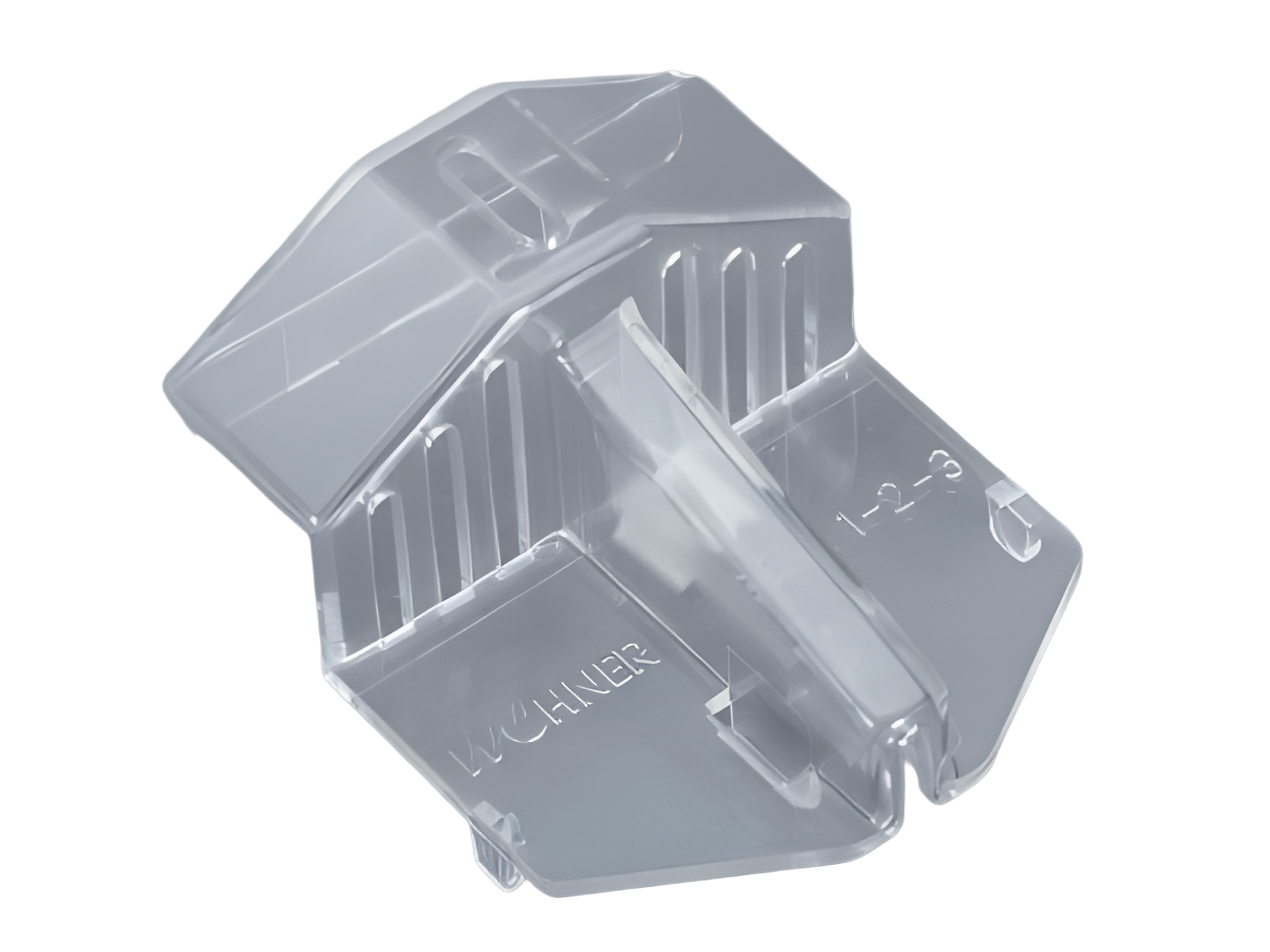

calottina per fusibili NH (79449)

The picture may show a similar product.

Descrizione

Cod.art.: 79449000

calottina per fusibili NH

per basi NH (non per basi QCC)

Gr. NH 1 - 3

Montaggio

60Classic, 100Energy

gruppo di prodotto	10
sottogruppo prodotto	66

pz/ conf.	30
EAN	4021267794491

ECLASS 6.1	27149217
ECLASS 7.1	27149217
ETIM 4.0	EC001660
ETIM 5.0	EC001660

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dati tecnici

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Valori meccanici
L x A x P:	55 x 63 x 35
peso:	1.5 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

03294000
QUADRON^®Panel
Base per fusibili NH 600 A, per pannello, per fotovoltaico
vite M12 a entrambi lati
Gr. NH 2XL / 3L, 1P, incl. protezione
Di Più

03705000
Base per fusibili NH 250 A, montaggio su barre
vite
Gr. NH 1 / 3P
Di Più

03601000
QUADRON^®60Classic
Base per fusibili NH 250 A, montaggio su barre
vite, fiss. a vite su barre forate
Gr. NH 1 / 1P
Di Più

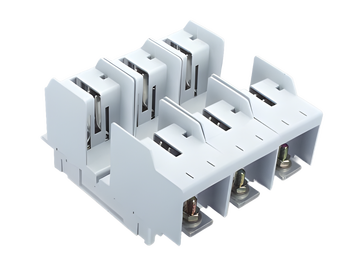

03694000
Base per fusibili NH 400 A, montaggio su barre
vite
Gr. NH 2 / 3P
Di Più

03795000
Base per fusibili NH 400 A, montaggio su barre
vite, fiss. a vite su barra
Gr. NH 2 / 1P
Di Più

03790000
Base per fusibili NH 630 A, montaggio su barre
vite, fiss. a vite su barra
Gr. NH 3 / 1P
Di Più

03384000
Base per fusibili NH 250 A, montaggio su barre
vite
Gr. NH 1 / 1P
Di Più

03288000
QUADRON^®Panel
Base per fusibili NH 250 A, per pannello, per fotovoltaico
ingresso vite M10, uscita su barra 2x 30 x 10, per inserimenti TA del tipo LEM HTA
Gr. NH 1XL / 1P, incl. protezione
stock sale
Di Più

03599000
Base per fusibili NH 400 A, montaggio su barre
vite, barra 5 - 10 mm
Gr. NH 2 / 1P
Di Più

03769000
QUADRON^®Panel
Base per fusibili NH 630 A, per pannello
vite M12 a entrambi lati
Gr. NH 3 / 3P, con protezione
Di Più

03293000
QUADRON^®Panel
Base per fusibili NH 600 A, per pannello, per fotovoltaico
entrata con vite M10, uscita su barra collettrice 2x 40 x 10
Gr. NH 2XL / 3L, 1P, incl. protezione
Di Più

03693000
QUADRON^®60Classic
Base per fusibili NH 400 A, montaggio su barre, collegam. in basso
vite M10
Gr. NH 2 / 3P
connessione cavi in basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

03289000
QUADRON^®Panel
Base per fusibili NH 250 A, per pannello, per fotovoltaico
ingresso vite M10, uscita su barra 2x 30 x 10
Gr. NH 1XL / 1P, incl. protezione
stock sale
Di Più

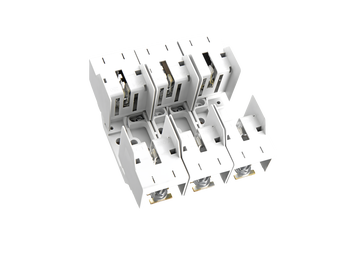

03763000
QUADRON^®Panel
Base per fusibili NH 250 A, per pannello
vite M10 a entrambi lati
Gr. NH 1 / 3P, con protezione
Di Più

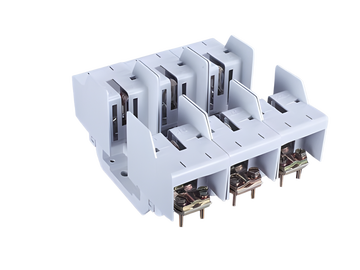

03765000
QUADRON^®Panel
Base per fusibili NH 250 A, per pannello
brida a entrambi lati
Gr. NH 1 / 3P, con protezione
Di Più

03767000
QUADRON^®Panel
Base per fusibili NH 400 A, per pannello
vite M10 a entrambi lati
Gr. NH 2 / 3P, con protezione
Di Più

03766000

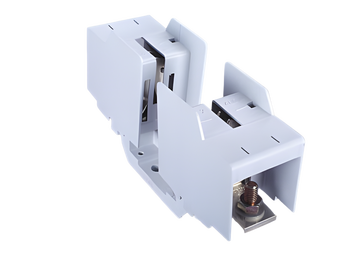

QUADRON^®Panel
Base per fusibili NH 400 A, per pannello
vite M10 a entrambi lati
Gr. NH 2 / 1P, con protezione
Di Più

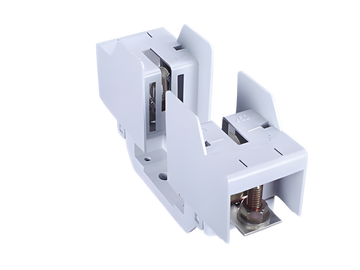

03762000
QUADRON^®Panel
Base per fusibili NH 250 A, per pannello
vite M10 a entrambi lati
Gr. NH 1 / 1P, con protezione
Di Più

03768000
QUADRON^®Panel
Base per fusibili NH 630 A, per pannello
vite M12 a entrambi lati
Gr. NH 3 / 1P, con protezione
Di Più

03290000
QUADRON^®Panel
Base per fusibili NH 250 A, per pannello, per fotovoltaico
vite M10 a entrambi lati
Gr. NH 1XL / 1P, incl. protezione
Di Più

https://pim.woehner.de/IT/CH/1000048184

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Ulteriori informazioni

Français Italiano Deutsch English

Deutschland France Italia Switzerland International
