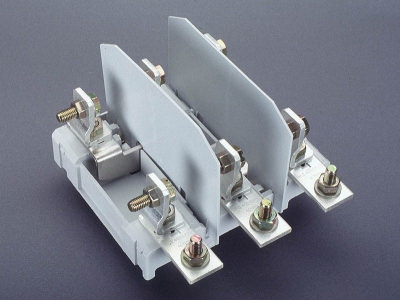

Base per fusibili NH extrarapidi, montaggio su barre (03518)

The picture may show a similar product.

Descrizione

Cod.art.: 03518 000

QUADRON^®60Classic

Base per fusibili NH extrarapidi, montaggio su barre

uscita in basso, passo tra bulloni fissaggio 110 mm

Gr. NH 2 / 3P

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

non più disponibile

Montaggio

60Classic

gruppo di prodotto	10
sottogruppo prodotto	59

pz/ conf.	1
EAN	4021267035181

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dati tecnici

per fusibili di grandezza:	NH 2
fusibile secondo norma:	IEC / HD 60269-2

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
corrente nominale (IEC):	400 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione di picco U_imp:

6 kV

resistenza al corto circuito con protezione tramite fusibili:

50 kA

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	800 V
tensione max. ammissibile (IEC) DC:	800 V

for fuse links DIN 43653 size 1 -3, gauge 110,

Valori meccanici
L x A x P:	187 x 210 x 145
peso:	239.7 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

Type of fastening: hook clips
connection of lines screw:
screw connection M10, 18 - 22Nm torque,
fastening of the fuse links:
screw M10, 12 - 14Nm torque
