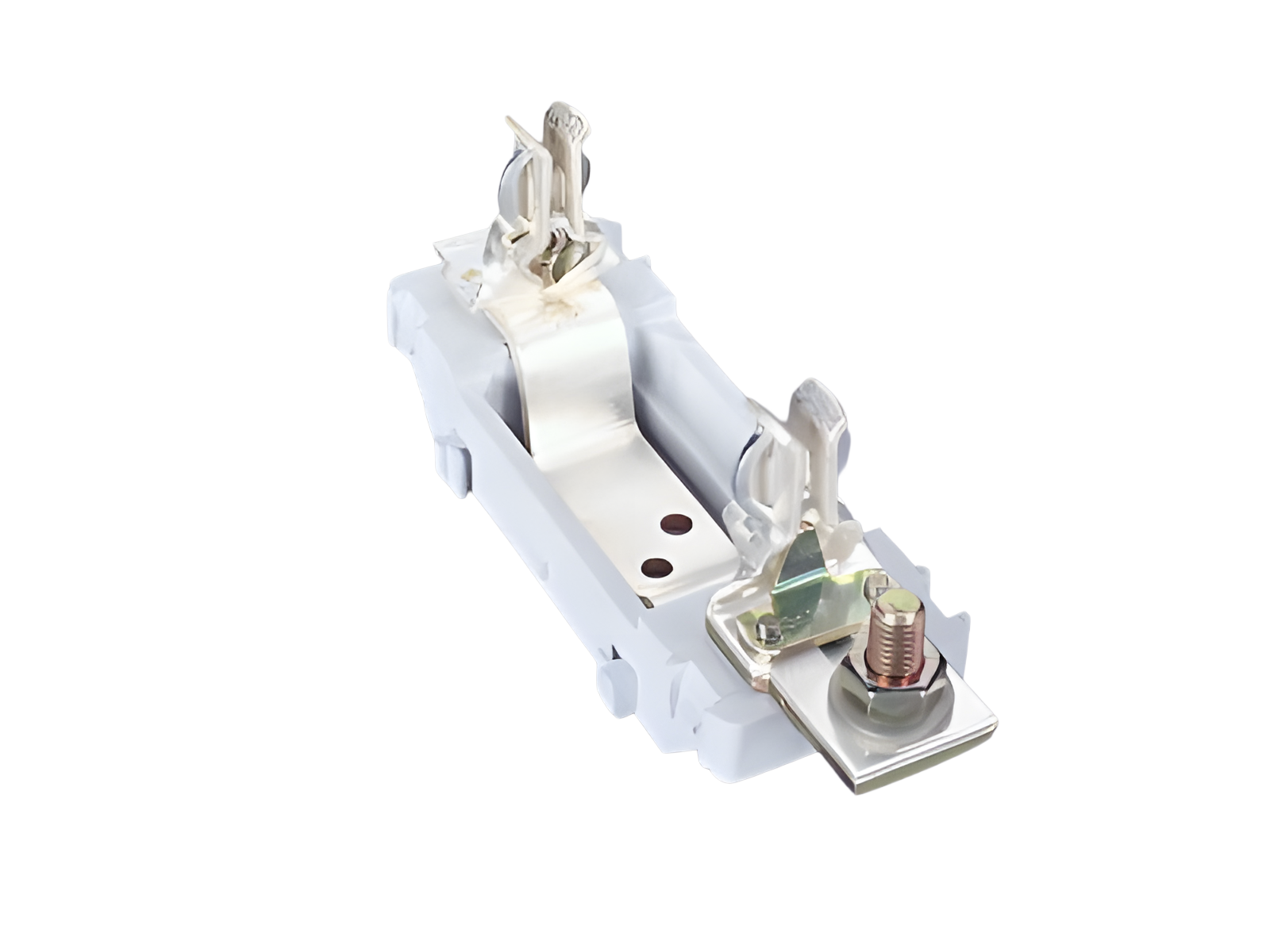

Base per fusibili NH 400 A, montaggio su barre (03795)

The picture may show a similar product.

Descrizione

Cod.art.: 03795000

Base per fusibili NH 400 A, montaggio su barre

vite, fiss. a vite su barra

Gr. NH 2 / 1P

Montaggio

100Energy

gruppo di prodotto	10
sottogruppo prodotto	33

pz/ conf.	3
EAN	4021267037956

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dati tecnici

per fusibili di grandezza:	NH 2
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	45 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
corrente nominale (IEC):	400 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione di picco U_imp:

6 kV

resistenza al corto circuito con protezione tramite fusibili:

50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 23.9 W.

(The power dissipation at full load would be 37.4 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	800 V
tensione max. ammissibile (IEC) DC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation

Valori meccanici
L x A x P:	65 x 193 x 113
peso:	68.5 kg/100
Poli:	1 polo

Type of fastening: can be screwed onto drilled busbar,
connection screw:
screw connection M10, 18 - 22Nm torque

Connessioni
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

potenza diss. max. ammissibile del fusibile inserito:	45 W
